НАЗНАЧЕНИЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-58М

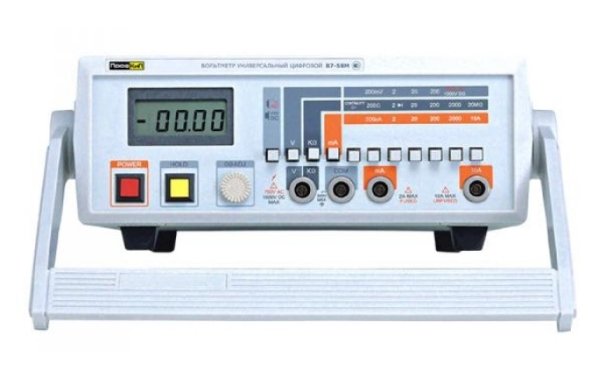

Вольтметр универсальный ПРОФКИП В7-58М представляет собой прибор с 4½ разрядным дисплеем, интерфейсам RS-232 с возможностью дистанционного управления. Прeдназначeн для измерения основных элeктричeских величин: напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току. Вольтметр универсальный ПРОФКИП В7-58М выполнен в компактном корпусе, с удобным эргономичным расположением органов управления. Применяется при ремонте, настройке и разработке электротехнических и радиотехнических устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-58М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА | ||||
Диапазон | Разрешение | Точность | Защита от перегрузок | |
200 мВ | 10 мкВ | ±(0.05% х Uуст + 2 е.м.р.) В | 500 В пер. /пост. | |
2 В | 100 мкВ | ±(0.05% х Uуст + 2 е.м.р.) В | 500 В пер. /пост. | |
20 В | 1 мВ | ±(0.05% х Uуст + 2 е.м.р.) В | 500 В пер. /пост. | |
200 В | 10 мВ | ±(0.05% х Uуст + 2 е.м.р.) В | 1000 В пост. или пик. знач. | |
1000 В | 100 мВ | ±(0.075% х Uуст + 2 е.м.р.) В | 1000 В пост. или пик. знач. | |
НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА | ||||
Диапазон | Разрешение | Частота | Точность | Защита от перегрузок |
200 мВ | 10 мкВ | 450 Гц | ±(0.5% х Uуст + 10 е.м.р.) В | 350 В пер. /пост. |
2 В | 100 мкВ | 350 Гц | ±(0.5% х Uуст + 10 е.м.р.) В | 350 В пер. /пост. |
20 В | 1 мВ | 450 Гц | ±(0.5% х Uуст + 10 е.м.р.) В | 350 В пер. /пост. |
200 В | 10 мВ | 450 Гц | ±(0.5% х Uуст + 10 е.м.р.) В | 1000 В пост. или пик. знач. |
750 В | 100 мВ | 450 Гц | ±(0.75% х Uуст + 10 е.м.р.) В | 1000 В пост. или пик. знач. |
Полное входное сопротивление 10 МОм при емкости менее чем 100 пФ | ||||
ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ТОКА | ||||
Диапазон | Разрешение | Нагрузка | Точность | Защита от перегрузок |
200 мкА | 10 нА | (0.3 х Uмакс) В | ±(0.3% х Iуст + 3 е.м.р.) А | 2 А предохранитель |
2 мА | 0.1 мкА | (0.3 х Uмакс) В | ±(0.3% х Iуст + 3 е.м.р.) А | 2 А предохранитель |
20 мА | 1 мкА | (0.3 х Uмакс) В | ±(0.3% х Iуст + 3 е.м.р.) А | 2 А предохранитель |
200 мА | 10 мкА | (0.3 х Uмакс) В | ±(0.3% х Iуст + 3 е.м.р.) А | 2 А предохранитель |
2000 мА | 100 мкА | (0.5 х Uмакс) В | ±(0.3% х Iуст + 3 е.м.р.) А | 2 А предохранитель |
10 А | 1 мА | (0.7 х Uмакс) В | ±(1% х Iуст + 3 е.м.р.) А | без предохранителя |
ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА | ||||
Диапазон | Разрешение | Нагрузка | Точность | Защита от перегрузок |
200 мкА | 10 нА | (0.3 х Uмакс) В | ±(0.75% х Iуст + 10 е.м.р.) А | 2 А предохранитель |
2 мА | 0.1 мкА | (0.3 х Uмакс) В | ±(0.75% х Iуст + 10 е.м.р.) А | 2 А предохранитель |
20 мА | 1 мкА | (0.3 х Uмакс) В | ±(0.75% х Iуст + 10 е.м.р.) А | 2 А предохранитель |
200 мА | 10 мкА | (0.3 х Uмакс) В | ±(0.75% х Iуст + 10 е.м.р.) А | 2 А предохранитель |
2000 мА | 100 мкА | (0.5 х Uмакс) В | ±(0.75% х Iуст + 10 е.м.р.) А | 2 А предохранитель |
10 А | 1 мА | (0.7 х Uмакс) В | ±(1% х Iуст + 10 е.м.р.) А | без предохранителя |
В диапазоне частот 50 Гц … 450 Гц | ||||
СОПРОТИВЛЕНИЕ | ||||
Диапазон | Разрешение | Точность | Защита от перегрузок | |
200 Ом | 10 мОм | ±(0.2% х Rуст + 5 е.м.р.) Ом | 350 В пер. /пост. | |
2 кОм | 100 мОм | ±(0.2% х Rуст + 5 е.м.р.) Ом | 350 В пер. /пост. | |
20 кОм | 1 Ом | ±(0.2% х Rуст + 5 е.м.р.) Ом | 350 В пер. /пост. | |
200 кОм | 10 Ом | ±(0.2% х Rуст + 5 е.м.р.) Ом | 350 В пер. /пост. | |
2 МОм | 100 Ом | ±(0.2% х Rуст + 5 е.м.р.) Ом | 350 В пер. /пост. | |
20 МОм | 1 кОм | ±(0.75% х Rуст + 10 е.м.р.) Ом | 350 В пер. /пост. |
ОБЩИЕ ДАННЫЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-58М
• Питание: 220 В … 230 В ±10%, 50 Гц
• Габаритные размеры: 240х205х75 мм
• Вес: 2.1 кг
КОМПЛЕКТ ПОСТАВКИ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-58М
• Вольтметр универсальный ПРОФКИП В7-58М
• Измерительные провода
• Кабель питания
• Руководство по эксплуатации
