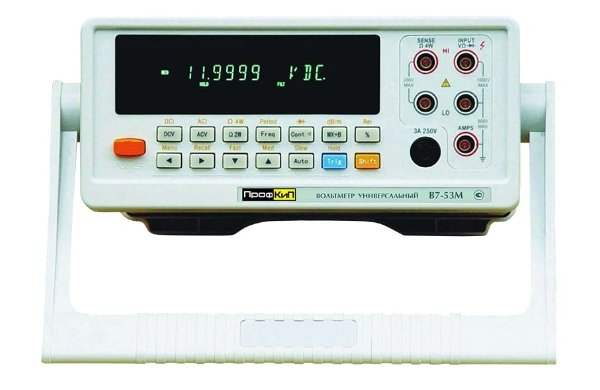

НАЗНАЧЕНИЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-53М
Вольтметр универсальный ПРОФКИП В7-53М предназначен для измерения: постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты. Прибор обеспечивает измерение среднеквадратического значения (СКЗ) сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды. Прибор рассчитан на работу в составе автоматизированных систем с интерфейсом RS-232C. Обладает высоким быстродействием, стабильностью и линейностью. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-53М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
ПОСТОЯННОЕ НАПРЯЖЕНИЕ | |
Диапазон измерения | 100 мВ … 1000 В |
Разрешение | 1 мкВ |
Погрешность | 0.01% ±0.0035% |
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | |
Диапазон измерения | 100 мВ … 750 В |
Разрешение | 1 мкВ |
Погрешность | 0.1% ±0.1% |
Полоса пропускания | 10 Гц … 100 кГц |
ПОСТОЯННЫЙ ТОК | |
Диапазон измерения | 10 мА … 10 А |
Разрешение | 100 нА |
Погрешность | 0.05% ±0.01% |
ПЕРЕМЕННЫЙ ТОК | |
Диапазон измерения | 10 мА … 10 А |
Разрешение | 100 нА |
Погрешность | 0.25% ±0.08% |
Полоса пропускания | 10 Гц … 10 кГц |
СОПРОТИВЛЕНИЕ | |
Диапазон измерения | 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм |
Разрешение | 1 мОм |
Погрешность | 0.03% ±0.005% |
Испытательный ток | 0.7 мкА … 1 мА |
ЧАСТОТА | |
Диапазон измерения | 5 Гц … 1.1 МГц |
Разрешение | 10 мкГц |
Погрешность | 0.005% ±0.002% |
Входная чувствительность | 40 мВ |
СКОРОСТЬ СЧИТЫВАНИЯ | |
Быстрая | 45 |
Средняя | 24 |
Медленная | 3.7 (пост. V, I); 2.3 (пер. V, I); 3.7 (сорп. … 2 Вт) |
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО СЧИТЫВАНИЙ | |
Быстрое | 11.999 |
Среднее | 119.999 |
Медленное | 119.999 |
ОБЩИЕ ДАННЫЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-53М
• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 225х100х355 мм
• Вес: 2.5 кг
КОМПЛЕКТ ПОСТАВКИ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-53М
• Вольтметр универсальный ПРОФКИП В7-53М
• Измерительные провода
• Кабель питания
• Руководство по эксплуатации
