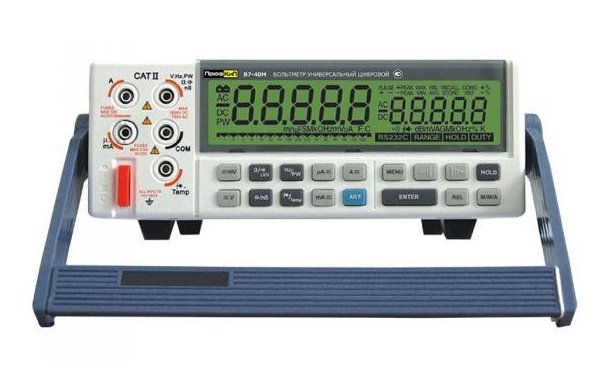

Вольтметр универсальный ПРОФКИП В7-40М

Артикул: 1-18842

  • Шкала: 4¾ разряда, двойной дисплей
  • Постоянный /переменный ток: 5000 мкА … 10 А
  • Постоянное /переменное напряжение: 500 мВ … 1000 В /500 мВ … 750 В
  • Сопротивление: 50 Ом … 50 МОм
  • Частота: 50 Гц … 5 кГц
  • Емкость: 5 нФ … 500 мкФ
  • Питание: 120 В /220 В, 50 Гц /60 Гц
  • Габариты, вес: 270х245х95 мм, 1.7 кг

НАЗНАЧЕНИЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-40М

Вольтметр универсальный ПРОФКИП В7-40М предназначен для измерения постоянного и переменного напряжений, силы токов и сопротивления постоянному току. Вольтметр универсальный ПРОФКИП В7-40М применяется при производстве радиоаппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях, в лабораторных и цеховых условиях.



ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-40М

• Шкала: 4¾ разряда, двойной дисплей
• Разрешение: 0.01 мВ, 0.01 Ом
• Погрешность: 0.05% (переменное напряжение)
• Измерение True RMS (постоянный и переменный ток)
• Измерение частоты, емкости, ширины и скважности импульсов, температуры
• Измерение пиковых значений
• Измерение в диапазоне: 5000 мкА … 10 А
• Измерение малых напряжений: 2500 мВ минимум
• Проверка диодов: 20 В
• Запоминание результатов измерения
• Использование в переносном /стационарном вариантах
• Автоподсветка дисплея
• Интерфейс RS-232C

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ  ЗНАЧЕНИЯ
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Диапазон измерения 500 мВ, 2500 мВ, 5 В, 50 В, 500 В, 1000 В
Точность ±0.05% + 5
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Диапазон измерения 500 мВ, 5 В, 50 В, 500 В, 750 В
Точность ±0.75% + 20
ПЕРЕМЕННОЕ + ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Диапазон измерения 500 мВ, 5 В, 50 В, 500 В, 750 В
Точность 1.5% + 50 (500 мВ)
2.0% + 50 (5 В, 50 В, 500 В, 750 В)
ПОСТОЯННЫЙ ТОК
Диапазон измерения 5000 мкА шунт 100 Ом
500 мА шунт 1 Ом
10 А шунт 10 МОм
Точность 0.2% + 5 (500 мкА, 500 мА)
0.5% + 5 (10 А)
ПЕРЕМЕННЫЙ ТОК
Диапазон измерения 5000 мкА, 500 мА, 10 А
Частота 50 Гц … 1 кГц
Точность 0.75% ±20 для < 40000 отсчетов
1% для > 40000 отсчетов
ПЕРЕМЕННЫЙ + ПОСТОЯННЫЙ ТОК
Диапазон измерения 5000 мкА, 500 мА, 10 А
Частота Постоянный ток 1 кГц
Точность 1.5% + 50 для < 30000 отсчетов
2% для > 30000 отсчетов
СОПРОТИВЛЕНИЕ
Диапазон измерения 50 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 50 МОм
Разрешение 0.01 Ом (50 Ом)
0.1 Ом, 1 Ом, 10 Ом, 100 Ом (5 кОм, 50 кОм, 500 кОм, 5 МОм)
1 кОм (50 МОм)
Точность 1.0% + 20 (50 Ом)
0.2% + 5 (5 кОм, 50 кОм, 500 кОм, 5 МОм)
1.0% + 10 (50 МОм)
СОПРОТИВЛЕНИЕ, ИЗМЕРЕННОЕ НИЗКИМ НАПРЯЖЕНИЕМ
Диапазон измерения 5 кОм, 50 кОм, 5 МОм, 50 МОм
Разрешение 1 Ом, 10 Ом, 100 Ом, 1 кОм (5 кОм, 50 кОм, 5 МОм)
10 кОм (50 МОМ)
Точность 0.5% + 5 (5 кОм, 50 кОм, 5 МОм)
2.5% + 10 (50 МОМ)
НАНОСЕКУНДЫ
Диапазон измерения 500 нс
Разрешение 0.1 нс
Точность 3.0% + 5
ПРОЗВОН ЦЕПИ
Диапазон измерения 5 кОм, 50 кОм, 500 кОм, 5 МОм
Точность < 5 Ом (5 кОм, закрытый вход, звуковой сигнал вкл.)
>15 Ом (5 кОм, открытый вход, звуковой сигнал выкл.)
< 50 Ом (50 кОм, закрытый вход, звуковой сигнал вкл.)
>100 Ом (50 кОм, открытый вход, звуковой сигнал выкл.)
< 500 Ом (500 кОм, закрытый вход, звуковой сигнал вкл.)
>1 кОм (500 кОм, открытый вход, звуковой сигнал выкл.)
< 5 кОм (5 МОм, закрытый вход, звуковой сигнал вкл.)
>10 кОм (5 МОм, открытый вход, звуковой сигнал выкл.)
ПРОВЕРКА ДИОДОВ
Диапазон измерения 20 В
Точность 5% + 10
Ток 1 мА
Напряжение открывания 15 В … 22 В
ЕМКОСТЬ
Диапазон измерения 5 нФ разрешение 1 пФ
50 нФ разрешение 10 пФ
500 нФ разрешение 100 пФ
5 мкФ разрешение 1 нФ
50 мкФ разрешение 10 нФ
500 мкФ разрешение 100 нФ
5 мФ разрешение 1 мкФ
Точность 5% + 10 (5 нФ)
2% + 10 (50 нФ, 500 нФ)
2% + 5 (5 мкФ, 50 мкФ)
3% + 10 (500 мкФ, 5 мФ)
ЧАСТОТА
Диапазон измерения 50 Гц разрешение 0.01 Гц
500 Гц разрешение 0.1 Гц
50 кГц разрешение 1 Гц
500 кГц разрешение 10 Гц
5 кГц разрешение 100 Гц
Точность 0.01% + 5
ШИРИНА ИМПУЛЬСОВ
Диапазон измерения 200 мс
Разрешение 10 мкс
Точность 0.1% + 5
КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ ИМПУЛЬСОВ
Диапазон измерения 100%
Разрешение 0.01%
Точность 0.1% + 5
ТЕМПЕРАТУРА
Диапазон измерения -20°С … 0°С
0°С … 150°С
150°С … 1200°С
Разрешение 0.1°С
Точность ±3°С (-20°С … 0°С)
±2°С (0°С … 150°С, 150°С … 1200°С)
°F °F = °C x 9/5 + 32
°К °K = °C + 273.1
ОПРЕДЕЛЕНИЕ ПИКОВОГО ЗНАЧЕНИЯ
Диапазон измерения постоянное напряжение: мВ, В
постоянный ток: мкА, мА, А
Точность Менее чем 10% на пик с продолжительностью < 5 мс,
и > 10% от полной шкалы каждого измерения



ОБЩИЕ ДАННЫЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-40М

• Частота обновления: 2 с
• Рабочая температура: 0°С … 40°С при влажности < 80%
• Питание: 120 В /220 В, 50 Гц /60 Гц
• Автовыключение: 15 мин
• Габаритные размеры: 270х245х95 мм
• Вес: 1.7 кг

КОМПЛЕКТ ПОСТАВКИ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-40М

• Вольтметр универсальный ПРОФКИП В7-40М
• Измерительные кабели
• Кабель RS-232C
• Кабель питания
• Руководство по эксплуатации

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-40М

• Программное обеспечение
• Датчик температуры
