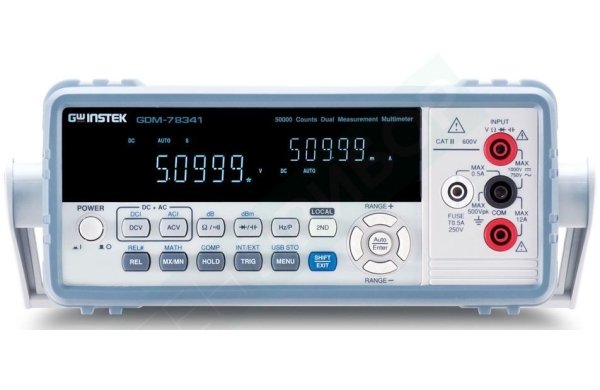

Вольтметр универсальный цифровой GW Instek GDM-78341

Артикул: 1-12961

ПОСТОЯННОЕ НАПРЯЖЕНИЕ
• Пределы измерений: 500 мВ / 5 / 50 / 500 / 1000 В
• Разрешение: 10 / 100 мкВ / 1 / 10 / 100 мВ
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS)
• Пределы измерений: 500 мВ / 5 / 50 / 500 / 750 В
• Разрешение: 10 / 100 мкВ / 1 / 10 / 100 мВ
• Частотный диапазон: 30 Гц…100 кГц
ПОСТОЯННЫЙ ТОК
• Пределы измерений: 500 мкА / 5 / 50 / 500 мА / 5 / 10 А
• Разрешение: 10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS)
• Пределы измерений: 500 мкА / 5 / 50 / 500 мА / 5 / 10 А
• Разрешение: 10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
• Частотный диапазон: 30 Гц…20 кГц

ОБЩИЕ ДАННЫЕ
• Напряжение питания: 100 / 120 / 220 / 240 В (± 10 %), 50 / 60 Гц
• Размеры: 265 х 107 х 302мм
• Вес: 2,9 кг




Вольтметр универсальный цифровой GW Instek GDM-78341


Мультиметр: постоянное/переменное напряжение (до 1000В) и ток (до 10А), сопротивление (до 50 МОм), емкость, частота, прозвон, p-n

• Двухстрочный (VFD) дисплей, с доп. индикатором
• Одновременное измерение и раздельное отображение двух параметров по выбору пользователя (дисплей имеет 2 цифровых индикатора)
• Базовая погрешность ± 0,02
• Разрешение: 10 мкВ, 10 нА, 10 мОм
• Измерение переменного сигнала со смещением (AC+DC)
• Измерение с учетом формы сигнала и искажений (True RMS)
• Рабочая полоса частот до 100 кГц
• Режимы Удержание/ Сравнение (Hold/ Compare), 8 математических функций (Max./Min., REL/REL%, MX+B, 1/X, Ref%, dB, dBm)
• Возможность выбора скорости измерений (макс. 40 изм./с для режима DCV)
• Автоматический и ручной выбор предела
• Интерфейсы USB




Технические данные
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ПОСТОЯННОЕ
НАПРЯЖЕНИЕ
Пределы измерений 500 мВ / 5 / 50 / 500 / 1000 В
Разрешение 10 / 100 мкВ / 1 / 10 / 100 мВ
Погрешность измерения ± (0,02 % + 4 ед. сч.)
Входной импеданс 10MΩ или >10GΩ
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
(AC+DC, TRUE RMS)
Пределы измерений 500 мВ / 5 / 50 / 500 / 750 В
Разрешение 10 / 100 мкВ / 1 / 10 / 100 мВ
Частотный диапазон 30 Гц…100 кГц
Погрешность измерения ± (1,35…0.5 % + 15…40 ед. сч.) – 50 Гц…10 кГц
± (1…2 % + 20…60 ед. сч) - 10 кГц…30 кГц
± (3 % + 50…120 ед. сч.) – 30 кГц…100 кГц
ПОСТОЯННЫЙ ТОК Пределы измерений 500 мкА / 5 / 50 / 500 мА / 5 / 10 А
Разрешение 10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
Погрешность измерения ± (0,05…0,25 % + 4…5 ед. сч.)
Входной импеданс 100 /1 Ом/ 10мОм
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS) Пределы измерений 500 мкА / 5 / 50 / 500 мА / 5 / 10 А
Разрешение 10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
Частотный диапазон 30 Гц…20 кГц
Погрешность измерения ± (1,5…2,0%+40…50 ед. сч) - 30 Гц…50 кГц
± (0,5 % + 20…40 ед. сч.) – 50 Гц…2 кГц
± (1,5 % + 40…50 ед. сч) - 2 кГц…5 кГц
± (3 % + 60…75 ед. сч.) – 5 кГц…20 кГц
СОПРОТИВЛЕНИЕ Пределы измерений 500 Ом / 5 / 50 / 500 кОм / 5 / 50 МОм
Разрешение 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм
Погрешность измерения ± (0,1…0,3 % + 3…5 ед. сч.)
ЁМКОСТЬ Пределы измерений 5 / 50 / 500 нФ / 5 / 50 мкФ
Разрешение 0,001 / 0,01 / 0,1 / 1 / 10 нФ
Погрешность измерения ± (2,0 % + 4…20 ед. )
ЧАСТОТА Диапазон частот 10 Гц…1 МГц
Макс. чувствительность 35 мВ (10 Гц…100 кГц); 200 мВ (100 кГц…500 кГц); 500 мВ (500 кГц…1 МГц)
Погрешность измерения ± (0,01 % + 5 ед. сч.)
ПРОЗВОН ЦЕПИ Порог срабатывания 0,1…5000 Ом
ИСПЫТАНИЕ P-N ПЕРЕХОДА Тестовое напряжение < 5 В
ТЕМПЕРАТУРА Предел измерений -200…+300°С
Разрешение 0,1°С
Погреш. измерения < 2 °С
Термопары Поддержка J,K,T типов (К- входит в комплект)
ДИСПЛЕЙ Формат индикации Макс. «51.000»
Тип индикаторов Двухстрочный (VFD), с доп. индикатором
ОБЩИЕ ДАННЫЕ Напряжение питания 100 / 120 / 220 / 240 В (±  10 %), 50 / 60 Гц
Размеры 265 х 107 х 302мм
Вес 2,9 кг
Комплект поставки

• Измерительные провода (1)
• Шнур питания (1)
• Руководство по эксплуатации (1)
• Компакт диск с ПО (1)
