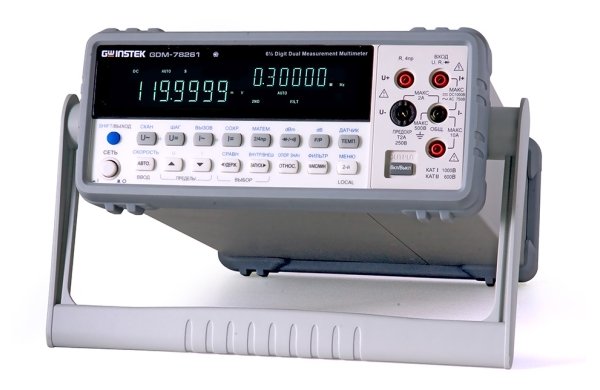

Вольтметр универсальный цифровой GW Instek GDM-78255А

Артикул: 1-989

• 5 разрядов, динамический диапазон 199999
• Флюорисцентный двухстрочный дисплей
• Базовая погрешность ±0,012%
• Одновременное измерение 2-х независимых параметров на разных входах вольтметра
• Измерение переменного сигнала со смещением (AC+DC)
• Измерение с учетом формы сигнала и искажений (True RMS)
• 2-х и 4-х проводная схема измерения сопротивления
• Автоматический и ручной выбор предела
• Интерфейсы USB, RS-232 (опция – КОП)


Описание:

• 5 разрядов, динамический диапазон 199999
• Флюорисцентный двухстрочный дисплей
• Базовая погрешность ±0,012%
• Одновременное измерение 2-х независимых параметров на разных входах вольтметра (ток/напряж., сопротивл./ток и пр.)
• Измерение переменного сигнала со смещением (AC+DC)
• Измерение с учетом формы сигнала и искажений (True RMS)
• 2-х и 4-х проводная схема измерения сопротивления
• Автоматический и ручной выбор предела
• Интерфейсы USB, RS-232 (опция – КОП)

Технические данные:



ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ПОСТОЯННОЕ НАПРЯЖЕНИЕ Пределы измерений 100 мВ / 1 / 10 / 100 / 1000 В
Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ
Погрешность измерения ± (0,012 % + 5 ед. сч.)
Входной импеданс 10 МОм
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
(AC+DC, TRUE RMS)
Пределы измерений 100 мВ / 1 / 10 / 100 / 750 В
Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ
Частотный диапазон 20 Гц…100 кГц
Погрешность измерения ± (0,2 % + 100 ед. сч.) - 45 Гц…10 кГц
±  (1…3 % + 200 ед. сч.) – 20 Гц…100 кГц
Входной импеданс 10 МОм / 100 пФ
ПОСТОЯННЫЙ ТОК Пределы измерений 10 / 100 мА/ 10 А
Разрешение 100 / 1000 нА / 0,1 мА
Погрешность измерения ± (0,05 % + 15 ед. сч.) для диапазонов 10/100 мА
± (0,2% + 5 ед.сч.) для диапазона 10 А
ПЕРЕМЕННЫЙ ТОК
(AC+DC, TRUE RMS)
Пределы измерений 10 мА / 100 мА / 10 А
Разрешение 100 / 1000 нА / 0,1 мА
Частотный диапазон 20 Гц…20 кГц
Погрешность измерения ± (0,5 % + 100 ед. сч.) – 45 Гц…10 кГц
± (1,5…2 % + 15 ед. сч.) – 20 Гц…20 кГц
СОПРОТИВЛЕНИЕ Пределы измерений 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
Разрешение 1 / 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм
Погрешность измерения  ± (0,05…0,3 % + 2 ед. сч.)
ЧАСТОТА Диапазон частот 10 Гц…800 кГц
Диапазон изм. периодов 1,25мкс…0,1с
Чувствительность 100 мВ (10 Гц…100 кГц); 1В (100…600 кГц)
Погрешность измерения ± (0,05 % + 1 ед. сч.)
ПРОЗВОН ЦЕПИ Порог срабатывания Плавно регулируется 1…1000 Ом
ТЕМПЕРАТУРА Предел измерений 0…300°С
Разрешение 0,1°С
Термопары Поддержка термопар J,K,T типов (не входят в комплект)
ИСПЫТАНИЕ P-N ПЕРЕХОДА Тестовое напряжение  ≤ 2,5 В
ДИСПЛЕЙ Тестовое напряжение S (медленно)/ 10 изм/с (5 ½ разрядов)
Формат индикации M (средне)/ 30 изм/с (4 ½ разрядов)
Скорость измерений F (быстро)/ 60 изм/с (3 ½ разрядов)
ОБЩИЕ ДАННЫЕ Напряжение питания 100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц
Интерфейс USB, RS-232, доп. вх./вых. (I/O)
Габаритные размеры 265x107x350мм
Масса 2,6 кг
Комплект поставки Измерительные провода GTL-117 (1), шнур питания (1), руководство по эксплуатации (1),
ПО (1- CD-диск)
