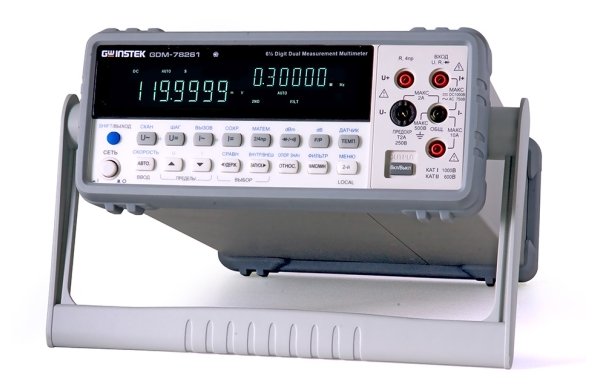

Вольтметр универсальный цифровой GDM-78261

Артикул: 1-4550

•  6½ разряда разрядов, динамический диапазон 1.200.000
Двухстрочный дисплей: одновременное измерение 2-х различных параметров (U/I, R/I и др.)
Максимальное разрешение 0,1 мкВ/ 0,1 нА/ 100 мкОм/ 0,001°С
Базовая погрешность ±0,0035%
11 режимов измерений, 10 математических функций и статистической обработки результатов
Измерение температуры: -200°С …+ 1870°С
Высокая скорость измерений и передачи данных: до 2,400 изм./с через USB интерфейс, программирование (ст. команды SCPI)
Измерение с учетом формы сигнала и искажений (True RMS)
Измерение переменного сигнала со смещением (AC+DC)
2-х и 4-х проводная схема измерения сопротивления
Флюорисцентный двухстрочный дисплей
Автоматический и ручной выбор предела
Интерфейсы USB, RS-232 (опция – LAN или КОП)
Опция 16 канального сканера

Отличительные особенности

•  6½ разряда разрядов, динамический диапазон 1.200.000
Двухстрочный дисплей: одновременное измерение 2-х различных параметров (U/I, R/I и др.)
Максимальное разрешение 0,1 мкВ/ 0,1 нА/ 100 мкОм/ 0,001°С
Базовая погрешность ±0,0035%
11 режимов измерений, 10 математических функций и статистической обработки результатов
Измерение температуры: -200°С …+ 1870°С
Высокая скорость измерений и передачи данных: до 2,400 изм./с через USB интерфейс, программирование (ст. команды SCPI)
Измерение с учетом формы сигнала и искажений (True RMS)
Измерение переменного сигнала со смещением (AC+DC)
2-х и 4-х проводная схема измерения сопротивления
Флюорисцентный двухстрочный дисплей
Автоматический и ручной выбор предела
Интерфейсы USB, RS-232 (опция – LAN или КОП)
Опция 16 канального сканера

Технические данные

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ПОСТОЯННОЕ
НАПРЯЖЕНИЕ



Пределы измерений 100 мВ / 1 / 10 / 100 / 1000 В
Разрешение 0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ
Погрешность измерения ± (0,0035 %изм. + 0,0005 %диапазона)
Входной импеданс 10 МОм
ПЕРЕМЕННОЕ
НАПРЯЖЕНИЕ
(AC+DC, TRUE RMS)



Пределы измерений 100 мВ / 1 / 10 / 100 / 750 В
Разрешение 0,1 / 1 мкВ / 1 / 0,1 / 1 мВ
Частотный диапазон 3 Гц…300 кГц
Погрешность измерения ± (0,06 %изм. + 0,03%диапазона) - 10 Гц…20 кГц,1..750В
± (0,12 %изм. + 0,05%диапазона) - 20 кГц…50 кГц,
1..750В
Входной импеданс 10 МОм / 100 пФ
ПОСТОЯННЫЙ ТОК


Пределы измерений 100 мкА/ 1 /10 / 100 мА/ 1 А/ 10 А
Разрешение 100 пА / 1 /10 / 100 нА / 1 мкА/ 10 мкА
Погрешность измерения ± (0,05 %изм. + 0,005 %диапазона) – 0…100 мА
± (0,15 %изм. + 0,008 %диапазона) – 0…10 А
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS)



Пределы измерений 1 мА/ 10 мА / 100 мА /1 А/ 10 А
Разрешение 1/ 10/ 100 нА/ 1 мкА / 10 мкА
Частотный диапазон 3 Гц…10 кГц
Погрешность измерения ± (0,1 %изм. + 0,04 %диапазона) – 10 Гц…5 кГц,
0…100 мА
± (0,15 %изм. + 0,06 %диапазона) – 10 Гц…5 кГц,
0…10 А
СОПРОТИВЛЕНИЕ
(4-Х ПР/ 2-Х ПР)


Пределы измерений 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
Разрешение 0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 кОм
Погрешность измерения ± (0,01 %изм. + 0,001 %диапазона), 0…1 МОм
ЧАСТОТА



Диапазон частот 3 Гц…300 кГц
Диапазон изм.периодов 4,16 мкс…0,33 с
Чувствительность 100 мВ (10 Гц…100 кГц); 1 В (100…600 кГц); 750 В (до 100 кГц)
Погрешность измерения ± (0,05 % + 1 ед. сч.)
ПРОЗВОН ЦЕПИ Порог срабатывания Плавно регулируется в диапазоне 0,1…1000 Ом
ТЕМПЕРАТУРА


Предел измерений -200…+600°С (RTD/терморезисторы); -200…+ 1870°С (термопара)
Разрешение 0,001°С
Термопары поддержка термопар J,K,N,T, E, R, S, B типов (не входят в комплект)
ИСПЫТАНИЕ
P-N ПЕРЕХОДА
Тестовое напряжение ≤ 2,5 В
ДИСПЛЕЙ

Формат индикации Двухстрочный (VFD), с доп. индикатором,
макс. 6 1/2 разряда
Скорость измерений S (медленно)/ 30 изм/с (6 ½ разрядов)
M (средне)/ 600 изм/с (5 ½ разрядов)
F (быстро)/ 2400 изм/с (4 ½ разрядов)
ОБЩИЕ ДАННЫЕ





Напряжение питания 100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц
Интерфейс USB, RS-232, доп. разъем «ввод/вывод» (I/O)
Габаритные размеры 220x88x325,1 мм
Масса 3,1 кг
Комплект поставки Измерительные провода GTL-117 (1), шнур питания (1), руководство по эксплуатации (1), кабель USB GTL-247(1), ПО DMM Viewer+ WEB Control (1- CD-диск)
Опции 4-х пр. изм. провода GTL-108A (1), интерфейс LAN, интерфейс GPIB, GDM-SC1 (16 кан. сканер), кабель GPIB 2м (GTL-248)
