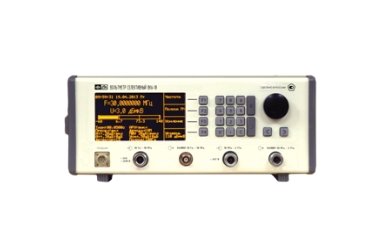

Вольтметр селективный В6-17

Артикул: 1-352577

  • 6 переключаемых фильтров преселектора;
  • ступенчатый аттенюатор с ослаблением до 50 дБ;
  • малошумящий усилитель с усилением 20 дБ;
  • высокоомный пробник для измерения сигналов в  радиотрактах;

Вольтметр селективный В6-17 предназначен для селективного измерения напряжения, частоты и амплитуды радиосигналов в диапазоне частот от 20 Гц до 30 МГц в жестких условиях эксплуатации. Совместно с измерительными антеннами позволяет измерять напряженность магнитного и электрического поля. Совместно с ПЭВМ выполняет панорамный обзор частотного диапазона. Имеет встроенный многодиапазонный  преселектор, высококачественный МШУ и регулируемый  аттенюатор на входе, вход внешнего опорного сигнала. Комплектуетсяпробником напряжения индустриальных радиопомех.



Вольтметр селективный В6-17 реализован с использованием современной техники цифровой обработки сигналов и содержит:

  • 6 переключаемых фильтров преселектора;
  • ступенчатый аттенюатор с ослаблением до 50 дБ;
  • малошумящий усилитель с усилением 20 дБ;
  • высокоомный пробник для измерения сигналов в  радиотрактах;

встроенный калибратор  для автоматической калибровки по частоте и уровню;

  • цифровой приемник, позволяющий  во всем частотном диапазоне выполнять цифровое преобразование сигналов на нулевую промежуточную частоту, цифровую фильтрацию и демодуляцию АМ и ЧМ сигналов;
  • высокостабильный кварцевый генератор;
  • детекторы, соответствующие требованиям приборов для измерения индустриальных радиопомех

(ГОСТ Р 51319-99):  пиковый, среднеквадратический, квазипиковый;

  • программное обеспечение ПЭВМ  для автоматизированных измерений через USB порт, обзора частотного диапазона и курсорных измерений.

 Эластомерная экранировка корпуса и помехоподавляющий фильтр в шнуре питания обеспечивают очень низкий уровень индустриальных радиопомех, создаваемых вольтметром (ниже кривой 1 черт. 1 ГОСТ В 25803), что позволяет на базе данного прибора формировать системы измерения уровня индустриальных радиопомех, создаваемых объектами военной, специальной, информационной и бытовой техники.

  По заявке потребителя вольтметр селективный В6-17 может быть укомплектован высоковольтным пробником индустриальных радиопомех, а при необходимости и измерительными антеннами.



Технические характеристики вольтметра селективного В6-17



Параметр

Значение

Диапазон частот входов “20 Гц – 30 Мгц” и “Пробник”

20 Гц – 29,9999999МГц

Дискретность перестройки частоты, Гц

0,1

Погрешность измерения частоты входного синусоидального сигнала, Гц

10-6 ·Fс+F (Fc – частота сигнала,

F – полоса пропускания)

Полосы пропускания F

10 Гц … 10 МГц с шагом 1,3,5 по уровню минус 3 дБ;

200 Гц, 9, 20, 120 кГц по уровню минус 6дБ

Уровень собственных шумов  в полосе

10 Гц, дБмкВ

от  0 до минус 30 на входе “20 Гц – 30МГц” и

 40 на входе «Пробник»

Диапазон измерений, дБмкВ

от минус 20 до 140 по диапазону частот  на входе “20 Гц – 30 МГц”;

от 60 до 134 на входе «Пробник»

Уровень интермодуляционных искажений 2 и 3 порядков , дБ

не более минус 60

Погрешность измерения уровня, дБ

1,2 - 1,6

Типы детекторов

средний, среднеквадратический, пиковый, квазипиковый

Типы демодуляторов

АМ и ЧМ

Входное сопротивление

 входа “20 Гц – 30 МГц” 50 Ом

и 1 МОм входа “Пробник”

Единицы измерений

В, мА, Вт, дБмкВ, дБмкА, дБмВт, дБмкВ/м, дБмкА/м

Потребляемая мощность

< 100 ВА

Интерфейс с ЭВМ

USB-2.0

Напряжение питания

(220±22) В, 50 Гц*

Диапазон рабочих температур, ºC

0 … 40

Габаритные размеры, мм

310х473х128

Масса

кг

Заменяет с расширением функциональных возможностей:

В6-9, В6-10, В6-14, В6-15, SMV-114
