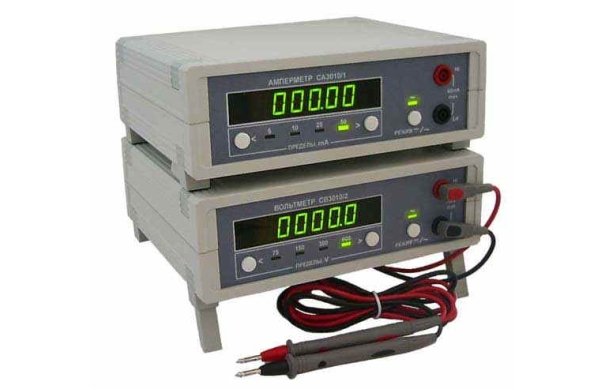

Производят точные измерения постоянного и действующих значений переменного тока и напряжения, и предназначены для поверки приборов постоянного и переменного тока класса точности 0,3 и ниже.
|
Наименование |
Тип |
Пределы измерений |
|
СА3010/1 |
амперметр |
5 – 10 – 20 – 50 мА |
|
СА3010/2 |
амперметр |
50 –100 – 200 – 500 мА |
|
СА3010/3 |
амперметр |
1 – 2,5 – 5 – 10 А |
|
СВ3010/1 |
вольтметр |
7,5 – 15 – 30 – 60В |
|
СВ3010/2 |
вольтметр |
75 – 150 – 300 – 600 В |
Все приборы имеют три модификации: с интерфейсом RS232; с интерфейсом RS485; без интерфейса. Приборы индицируют измеренные значения тока или напряжения на цифровом светодиодном индикаторе с высотой цифр 14мм, имеющем пять десятичных разрядов плюс знак. Переключение пределов измерения и рода измеряемого тока или напряжения производится вручную с помощью кнопочных переключателей с индикацией значений пределов.
Технические характеристики
Пределы основной приведенной погрешности приборов - ±0,1% от предела измерения.
Частотный диапазон измеряемого тока или напряжения от 40 до 1500 Гц.
Максимальное падение напряжения на входе миллиамперметров и амперметра - не более 160 мВ.
Входное сопротивление вольтметров - не менее 100 кОм, входная емкость – не более 100 пФ.
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, не более ±0,05% на каждые 10ºС изменения температуры.
Приборы не имеют дополнительной погрешности при воздействии внешнего магнитного поля с индукцией 0,5 мТл частотой (50±1) Гц при самом неблагоприятном направлении магнитного поля и при изменении напряжения питания и частоты сети в пределах норм.
Питание приборов осуществляется постоянным напряжением от 9 до 18 В или через адаптер от сети переменного тока напряжением (220±22) В частотой (50±1) Гц.
Выпускаются в общепромышленном изготовлении (серия 3010) и специального применения по требованию Заказчика (серия 3010В).
Масса(кг): 1 Габариты(мм): 225х385х200
|
Приборы серии 3010 и 3010В |
Заменяемые приборы |
|
СА3010/3 |
Д50541 . Д5101 (5; 10 А) |
|
Д50542 . Д5100 (2,5; 5 А) |
|
|
СА3010/2 |
Д50543 . Д5099 (0,5; 1 А) |
|
Д50544 . Д5098 (100; 200 мА) |
|
|
СА3010/1 |
Д50545 . Д5097 (25: 50 мА) |
|
Д50546 . Д5096 (5; 10 мА) |
|
|
СВ3010/1 |
Д50551 . Д5102 (7,5; 15; 30; 60 В) |
|
СВ3010/2 |
Д50552 . Д5103 (75; 150; 300; 600 В) |
