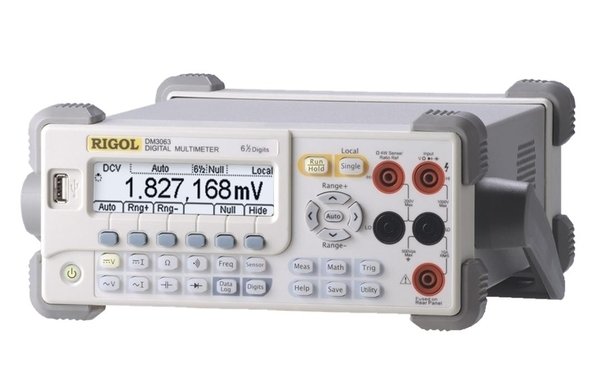

Вольтметр-мультимер RIGOL DM3062

Артикул: 1-4536

• Среднеквадратичное измерение напряжения и тока True RMS
• Частота: 3Hz – 300KHz
• Измерение периода следования импульсов
• Вычисление: MAX/MIN/AVG, dBm, dB, установка нуля
• Высокоскоростная регистрация данных - 50 Кбит/с с выводом формы сигнала на матричный ЖК дисплей
• Диодный тест
• Прозвонка соединений
• Интерфейс: RS-232, USB/USB-хост, LAN и GPIB
• Память на 10 настроек, 10 установок сенсоров и 10 измеренных значений, глубина памяти 1MB






Погрешность (постоянное напряжение): ±0.0045%
Разрядность шкалы: 6 1/2 разрядов

Описание
Отличается от модели Rigol DM3061 наличием дополнительных интерфейсов LAN/GPIB
• Макс. частота выборки: 50 К/с
• Измерения переменного и постоянного тока, переменного и постоянного напряжения, сопротивление 2-х и 4-х проводных схем, емкости, частоты, периода, сходимости рядов, температуры, прозвонка цепи, проверка диодов и др.
• Макс. и мин. граничные значения
• Функция получения данных: запись данных, проверку данных, автоматические измерения
• Разрядность шкалы мультиметра: 6 1/2 разрядов, 2 000 000 отсчетов
• Диодый тест
• Среднеквадратичное измерение напряжения и тока True RMS
• Частота: 3 Гц…300 кГц
• Постоянное напряжение: 200mV: ±0.005%, 2V: ±0.004%, 20V: ±0.0035%, 200/1000V: ±0.0045%
• Переменное напряжение: ±0.04% в диапазоне частот 10Hz – 20KHz
• Постоянный ток: 2m/20mA: ±0.005%, 200m/1A: ±0.03%, 10A±0.05%
• Переменный ток: ±0.1% в диапазоне частот 10Hz – 5KHz
• Сопротивление: 200/4K/40K/200/2MΩ: ±0.01%, 10MΩ: ±0.04%, 100MΩ: ±0.08%
• Емкость: 2nF: ±0.5%, 20n/200n/2μ/20μ: ±0.4%, 200μF: ±0.1%
• Измереие периода следования импульсов
• Высокоскоростная регистрация данных - 50 Кбит/с с выводом формы сигнала на матричный ЖК дисплей, память 2MB
• Вычисление: MAX/MIN/AVG, dBm, dB, установка нуля
• Дисплей – монохромный LCD дисплей (256 x 64 точек)
• Параллельный 16-разрядный канал передачи результатов (мультиплексор входов) измерений с программным обеспечением. Программное обеспечение системы управления: Ultralogger, поддержка Microsoft® Windows 98/2000/Me/XP (DM-3053, DM-3054)
• Внутренняя память: возможно сохранение 10 конфигураций настроек,10 записей данных и 10 настроек датчиков
• Интерфейс: RS-232, USB/USB-хост
• Простое и удобное ПО: Ultralogger, Ultrasensor и UltraDMM Supports для Microsoft® Windows 98/Me/2000/XP
• Одобрено CAT II 300В и CAT I 1000В. Степень загрязнения 1.
• Габариты (В × Ш × Г): 107 × 232 × 91 мм
• Вес: 2.5 кг
• Питание: 100-240 В, 45-66 Гц

 Основные технические характеристики

 ДиапазонРазрешениеПогрешность
Постоянное напряжение 200 мВ 100 нВ 0.0085+0.0070
2 В 1 мкВ 0.0078+0.0007
20 В 10 мкВ 0.0085+0.0005
200 В 100 мкВ 0.0100+0.0012
1000 В 1 мВ 0.0110+0.0010
Постоянный ток 2 мА 10 нА 0.076+0.050
20 мА 100 нА 0.075+0.006
200 мА 1 мкА 0.081+0.005
1 A 10 мкА 0.073+0.030
10 A 100 мкА 0.330+0.020
Сопротивление, 4-х проводная схема
(или 2-х проводная схема с функцией установки нуля)
200 Ом 100 мкОм 0.020+0.011
2 КОм 1 мОм 0.015+0.002
20 КОм 10 мОм 0.015+0.001
200 КОм 100 мОм 0.015+0.001
2 мОм 1 Ом 0.015+0.001
10 мОм 10 Ом 0.056+0.006
100 мОм 100 Ом 0.800+0.015
Проверка диодов 2.4 В Фиксированный диапазон - 2 ВПост.тока 0.010+0.050
Прозвонка цепи 2 КОм Фиксированный диапазон - 2 кОм 0.010+0.050
Емкость 2 нФ 0,1 пФ 2 + 2.5
20 нФ 1 пФ 1 + 0.5
200 нФ 10 пФ 1 + 0.5
2 мкФ 100 пФ 1 + 0.5
20 мкФ 1 нФ 1 + 0.5
Переменное напряжение
(среднеквадратическое значение)
200 мВ 3 - 10 Гц 5.1+0.07
10 - 40 Гц 0.60+0.07
40 Гц - 20 кГц 0.15+0.07
20 - 50 кГц 0.16+0.05
50 - 100 кГц 0.60+0.20
100 - 300 кГц 4.50+0.80
2В, 20В, 200В, 750В 3 - 10 Гц 5.10+0.07
10 - 40 Гц 0.38+0.07
40 Гц - 20 кГц 0.11+0.07
20 - 50 кГц 0.40+0.07
50 - 100 кГц 0.60+0.10
100 - 300 кГц 4.00+0.80
Переменный ток
(среднеквадратическое значение)
20 мА, 200 мА 3 - 10 Гц 5.1+0.07
10 - 40 Гц 0.64+0.07
40 Гц - 5 кГц 0.22+0.07
5 - 10 кГц 0.22+0.25
1 A 3 - 10 Гц 5.2+0.27
10 - 40 Гц 0.71+0.27
40 Гц - 5 кГц 0.29+0.27
5 - 10 кГц 0.35+0.4
10 A 3 - 10 Гц 5.4+0.07
10 - 40 Гц 0.9+0.07
40 Гц - 5 кГц 0.9+0.06
5 - 10 кГц 0.75+0.06
Частота
Период
200мВ, 2В, 20В, 200В, 750В 3 - 5 Гц 0.07
5 - 10 Гц 0.04
10 - 40 Гц 0.02
40 - 300 кГц 0.007
20мА, 200мА, 1A, 10A 3 Гц-5 Гц 0.07
5 Гц-10 Гц 0.04
10 Гц-10 кГц 0.007
