Особенности
- 6½ разрядов, динамический диапазон 1.200.000;
- Максимальное Uвх 1000 В (DVC), максимальный входной ток 10 А (для GDM-79061);
- Максимальное разрешение 0,1 мкВ/ 100 пА/ 100 мкОм/ 0,001°С;
- Измерение с учетом формы сигнала и искажений (True RMS);
- Базовая погрешность: ±0,0035% (для GDM-79061), ±0,007% (для GDM-79060);
- Одновременное измерение различных параметров (U/I, R/I);
- 12 измерительных функций, 10 операторов математики и статистической обработки результатов;
- Измерение температуры: -200°С …+ 1870°С (терморезистор, термопара, термистор);
- Высокая скорость измерений и передачи данных: до 10.000 изм./с (GDM-79061), 1 K (GDM-79060), программирование (ст. команды SCPI);
- Измерение переменного сигнала со смещением (AC+DC);
- 2-х и 4-х проводная схема измерения сопротивления;
- Внутренняя память: 100 K (GDM-79061), 10 K (GDM-79060);
- Цветной графический дисплей (диагональ 11 см) с отображением аналоговой шкалы, гистограмм, трендов;
- Автоматический и ручной выбор предела;
- Интерфейсы USB, RS-232, LAN GPIB (опция), цифровой I/O;
- Дополнительные входные гнезда на задней панели (GDM-79061).
Технические характеристики
| Параметр | GDM-79060 | GDM-79061 |
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ DCV | ||
| Пределы измерений | 100 мВ / 1 / 10 / 100 / 1000 В | |
| Разрешение | 0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ | |
| Погрешность измерения | ± (0,007 %) базов. | ± (0,0035 %) базов. |
| Входной импеданс | 10 МОм | |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS) ACV | ||
| Пределы измерений | 100 мВ / 1 … 750 В | |
| Разрешение | 0,1 / 1 мкВ / 1 / 0,1 / 1 мВ | |
| Частотный диапазон | 3 Гц…300 кГц | |
| Погрешность измерения | ± (0,04 (79061)/0,07(79060) %изм. + 0,02%диапазона) - 10 Гц…20 кГц, 1…750 В ± (0,10 %изм. + 0,04 %диапазона) – 20 кГц…50 кГц, 1…750 В до (4 %изм. + 0,5 %диап.) в остальном диапазоне частот |
|
| Входной импеданс | 10 МОм / 100 пФ | |
| ПОСТОЯННЫЙ ТОК DC | ||
| Пределы измерений | 100 мкА/ 1 /10 / 100 мА/ 1 / 3 А | 100 мкА/ 1 /10 / 100 мА/ 1 / 10 А |
| Разрешение | 100 пА / 1 /10 / 100 нА / 1 / 10 мкА | |
| Погрешность измерения | ± (0,07 % изм. + 0,006 % диапазона) – 0…1 мА ± (0,18 % изм. + 0,02 % диапазона) – 0…10 А |
|
| ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS) ACA | ||
| Пределы измерений | 100 мкА/ 1 мА / 100 мА /1 А/ 3 А | 100 мкА/ 1 /10 / 100 мА/ 1 / 10 А |
| Разрешение | 100 пА / 1/ 10/ 100 нА/ 1 мкА / 10 мкА | |
| Частотный диапазон | 3 Гц…10 кГц | |
| Погрешность измерения | ± (0,1 % изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…1А ± (0,23 %изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…3 А |
|
| СОПРОТИВЛЕНИЕ (4-Х ПР/ 2-Х ПР) | ||
| Пределы измерений | 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм | |
| Разрешение | 0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 кОм | |
| Погрешность измерения | ± (0,0020 %изм. + 0,0005 %диапазона), 1…100 кОм ± (0,015 %изм. + 0,001 %диапазона) в остальных диапазонах |
|
| ПРОЗВОН ЦЕПИ | ||
| Порог срабатывания | Плавно регулируется в диапазоне 1 кОм | |
| Погрешность измерения | ± (0,003 %изм. + 0,03 %диапазона) | |
| ЧАСТОТА | ||
| Диапазон частот | 3 Гц…1 МГц | |
| Диапазон входных напряжений | 100 мВ - 750 В | |
| Погрешность измерения | ± 0,006 %изм. в диапазоне 40 Гц…1 МГц ± 0,03 - 0,1 %изм. в остальном диапазоне частот |
|
| ТЕМПЕРАТУРА | ||
| Предел измерений | -200…+600°С (терморезисторы/ RTD); -200…+ 1870°С (термопара) | |
| Разрешение | 0,001°С | |
| Термопары | поддержка термопар J,K,N,T, E, R, S, B типов (не входят в комплект) | |
| ЁМКОСТЬ | ||
| Пределы измерений | 1нФ/ 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ | |
| Разрешение | 0,001 нФ / 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ / | |
| Погрешность измерения | ± (2,00 % изм. + 0,40 % диапазона) | |
| ИСПЫТАНИЕ P-N ПЕРЕХОДА | ||
| Тестовое напряжение | ≤ 5 В | |
| Погрешность измерения | ± (0,003 %изм. + 0,03 %диапазона) | |
| ДИСПЛЕЙ | ||
| Индикатор | ЖКИ, графическая цветная матрица (диагональ 11см) | |
| Формат | максимально 6½ разрядов | |
| Статистика | Построение гистограмм, линейная шкала, тренды. | |
| Скорость измерений | S (медленно)/ 5…100 изм/с (6 ½ разрядов) M (средне)/ 400…2400 изм/с (5 ½ разрядов) F (быстро)/ 4800…10000 изм/с (4 ½ разрядов) (79061) |
|
| ОБЩИЕ ДАННЫЕ | ||
| Напряжение питания | 100 / 120 / 220 / 240 В ( 10 %), 45 - 66 Гц или 360 – 440 Гц | |
| Внутренняя память | 10 K | 100 K |
| Интерфейс | USB, RS-232, LAN, дополнительный разъем «ввод/вывод» (D I/O) GPIB (опция) | |
| Входные гнезда | - | Дублирование измерительных входов на задней панели |
| Габаритные размеры | 220 х 88 х 301 мм | |
| Масса | 3,3 кг | 3,53 кг |
Комплект поставки
| № | Наименование | Количество |

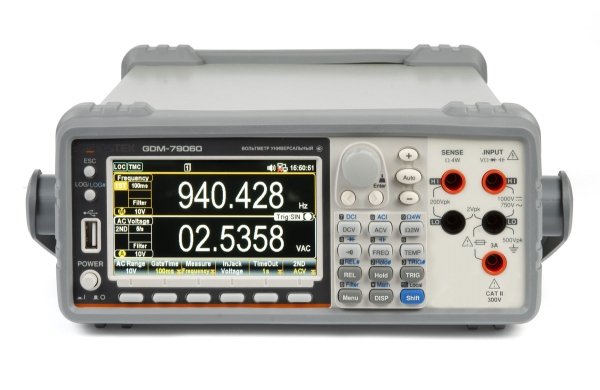

| 1 | Вольтметр GDM-79060 | 1 |
| 2 | Измерительный провода GTL-117 | 1 |
| 3 | Шнур питания | 1 |
| 4 | Кабель USB GTL-247 | 1 |
| 5 | Программное обеспечение DMM Viewer+ WEB Control (CD-диск по запросу) | 1 |
| 6 | Руководство по эксплуатации | 1 |
