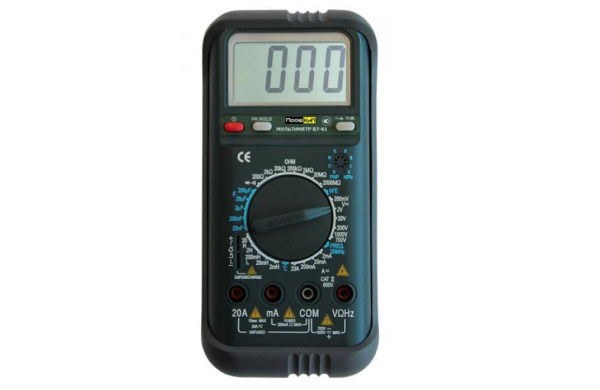

Назначение вольтметра универсального ПрофКиП В7-61
Вольтметры универсальные ПрофКиП В7-61 предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПрофКиП В7-61 применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.
Особенности и преимущества вольтметра универсального ПрофКиП В7-61
▪ 3¼ разрядный ЖК-дисплей
▪ Максимально индицируемое число: 1999
▪ Измерение постоянного напряжения: до 1000 В
▪ Измерение переменного напряжения: до 750 В
▪ Измерение силы постоянного /переменного тока: до 10 А
▪ Измерение сопротивления: до 2 ГОм
▪ Измерение частоты: до 15 МГц
▪ Измерение емкости: до 200 мкФ
▪ Измерение индуктивности: до 20 Гн
▪ Измерение скважности
▪ Измерение параметров транзисторов
▪ Автоматическая установка нуля
▪ Регистрация максимальных значений
▪ Защита измерительного входа
▪ Комплектуется защитным чехлом
Основные технические характеристики вольтметра универсального ПрофКиП В7-61
Напряжение постоянного тока |
||
Диапазон |
Разрешение |
Точность |
200 мВ |
0.1 мВ |
±(0.5% + 4) |
2 В |
1 мВ |
±(0.5% + 4) |
20 В |
10 мВ |
±(0.5% + 4) |
200 В |
100 мВ |
±(0.5% + 4) |
1000 В |
1 В |
±(0.8% + 4) |
Входной импеданс: 10 МОм |
||
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока |
||
Напряжение переменного тока |
||
Диапазон |
Разрешение |
Точность |
200 мВ |
100 мкВ |
±(1.2% + 4) |
2 В |
1 мВ |
±(1.0% + 4) |
20 В |
10 мВ |
±(1.0% + 4) |
200 В |
100 мВ |
±(1.0% + 4) |
700 В |
1 В |
±(1.5% + 4) |
Импеданс: 10 МОм |
||
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока |
||
Частота: 40 Гц … 400 Гц |
||
Сопротивление |
||
Диапазон |
Разрешение |
Точность |
200 Ом |
0.1 Ом |
±(1.0% + 4) |
2 кОм |
1 Ом |
±(0.8% + 4) |
20 кОм |
10 Ом |
±(0.8% + 4) |
200 кОм |
100 Ом |
±(0.8% + 4) |
2 МОм |
1 кОм |
±(0.8% + 4) |
20 МОм |
10 кОм |
±(2.0% + 4) |
2000 МОм |
1 МОм |
±(5.0% + 10) |
Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение) |
||
Сила постоянного тока |
||
Диапазон |
Разрешение |
Точность |
2 мА |
1 мкА |
±(0.8% + 4) |
20 мА |
10 мкА |
±(0.8% + 4) |
200 мА |
100 мкА |
±(1.2% + 4) |
20 А |
10 мА |
±(2.0% + 4) |
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления |
||
Максимальный входной ток: 20 А (до 15 секунд) |
||
Сила переменного тока |
||
Диапазон |
Разрешение |
Точность |
2 мА |
1 мкА |
±(1.2% + 4) |
20 мА |
10 мкА |
±(1.2% + 4) |
200 мА |
100 мкА |
±(2.0% + 4) |
20 А |
10 мА |
±(3.0% + 5) |
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления |
||
Максимальный входной ток: 20 А (до 15 секунд) |
||
Частота: 40 Гц … 400 Гц |
||
Емкость |
||
Диапазон |
Разрешение |
Точность |
20 нФ |
10 пФ |
±(2.5% + 5) |
200 нФ |
100 пФ |
±(2.5% + 5) |
2 мкФ |
1нФ |
±(2.5% + 5) |
20 мкФ |
10 нФ |
±(2.5% + 5) |
200 мкФ |
100 нФ |
±(5.0% + 4) |
Примечание: Не подавать напряжение! |
||
Испытание коэффициента HFE транзисторов |
||
HFE |
На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ) |
Ток базы около 10 мкА, напряжение Vкэ около 2,8 В |
Индуктивность |
||
Диапазон |
Разрешение |
Точность |
2 мГн |
1 мкГн |
±(2.5% + 5) |
20 мГн |
10 мкГн |
±(2.5% + 5) |
200 мГн |
100 мкГн |
±(2.5% + 5) |
2 Гн |
1 мГн |
±(2.5% + 5) |
20 Гн |
10 мГн |
±(5.0% + 4) |
Примечание: Не подавать напряжение! |
||
Частота |
||
Диапазон |
Разрешение |
Точность |
2 кГц |
1 Гц |
±(5.0% + 4) |
20 кГц |
10 Гц |
±(5.0% + 4) |
200 кГц |
100 Гц |
±(5.0% + 4) |
2000 кГц |
1 кГц |
±(5.0% + 4) |
10 МГц |
10 кГц |
±(5.0% + 4) |
Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд |
||
Температура |
||
Диапазон |
Разрешение |
Точность |
-40°С … 400°С |
1°С |
±(0.8% + 4) |
400°С … 1000°С |
1°С |
±(1.5% + 15) |
Условия эксплуатации вольтметра универсального ПрофКиП В7-61
▪ Температура окружающего воздуха: 18°С … 28°С
▪ Относительная влажность: 40% … 80%
▪ Атмосферное давление: 720 мм.рт.ст. … 780 мм.рт.ст.
Условия транспортирования вольтметра универсального ПрофКиП В7-61
▪ Температура окружающего воздуха: -10°С … 40°С
▪ Относительная влажность: не более 90%
▪ Атмосферное давление: 630 мм.рт.ст. … 800 мм.рт.ст.
Общие данные вольтметра универсального ПрофКиП В7-61
▪ Питание: 9 В, тип «Крона»
▪ Габаритные размеры: 190х88.5х27.5 мм
▪ Вес: 0.320 кг
Комплект поставки вольтметра универсального ПрофКиП В7-61
Наименование |
Количество |
Вольтметр универсальный ПрофКиП В7-61 |
1 шт. |
Измерительные провода |
1 шт. |
Термопара К-типа |
1 шт. |
Защитный чехол |
1 шт. |
Руководство по эксплуатации |
1 шт. |
