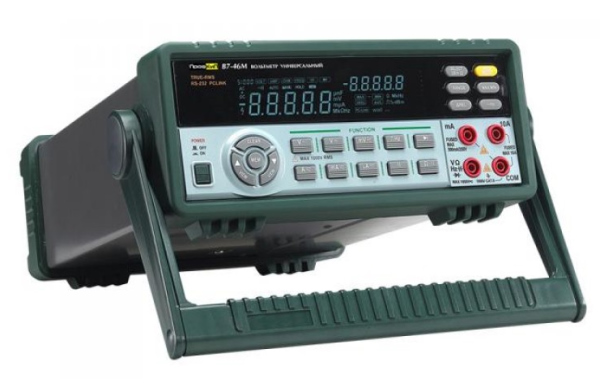

Назначение вольтметра универсального ПрофКиП В7-46М
ПрофКиП В7-46М вольтметр универсальный с высокой точностью и стабильностью измерений. Прибор имеет 24-битный АЦП и обеспечивает управление сразу несколькими десятками измерительных функций. Вольтметр универсальный ПрофКиП В7-46М имеет цветной 5-разрядный дисплей с максимальным разрешением 53000. Позволяет измерять не только постоянные и переменные, но и смешанные сигналы True RMS до 1000 В или 10 А. Также имеет встроенный частотомер и позволяет измерять емкость, сопротивление, максимальные, минимальные и усредненные значения, разницу двух значений, аудио мощность.
Особенности и преимущества вольтметра универсального ПрофКиП В7-46М
▪ Разрядность: 53000 единиц отсчетов
▪ Измерение напряжения переменного и постоянного тока до 1000 В
▪ Измерение постоянного тока с точностью 0.03%
▪ Разрешение измерения сопротивления: 0.01 Ом
▪ Разрешение измерения напряжения: 1 мкВ
▪ Измерение частоты цифрового и аналогового сигнала, коэффициента заполнения
▪ Измерение емкости от 0.01 нФ до 5000 мкФ
▪ Среднеквадратичное измерение напряжения и тока True RMS AC+DC
▪ Опорный уровень
▪ Измерение максимальных /минимальных значений
▪ Измерение относительных /средних значений
▪ Двустрочный дисплей
▪ Удобный информативный интерфейс
▪ Память 30 полных экранов
▪ Интерфейс: RS-232C
▪ Защита от перегрузки
Основные технические характеристики вольтметра универсального ПрофКиП В7-46М
|
Переменное /постоянное напряжение + переменное напряжение
|
|||||
|
Диапазон
|
Разрешение
|
Точность
|
|||
|
40 Гц … 1 кГц
|
1 кГц … 10 кГц
|
10 кГц … 20 кГц
|
|||
|
50 мВ
|
0.001 мВ
|
±(0.5% + 40)
|
±(1% + 40)
|
±(2.5% + 40)
|
|
|
500 мВ
|
0.01 мВ
|
±(0.5% + 40)
|
±(1% + 40)
|
±(2.5% + 40)
|
|
|
5 В
|
0.1 мВ
|
±(0.5% + 40)
|
±(1% + 40)
|
±(2.5% + 40)
|
|
|
50 В
|
1 мВ
|
±(0.5% + 40)
|
±(1% + 40)
|
±(2.5% + 40)
|
|
|
500 В
|
10 мВ
|
±(0.5% + 40)
|
±(1% + 40)
|
|
|
|
100000 В
|
0.1 В
|
±(0.5% + 40)
|
|
|
|
|
Постоянное напряжение
|
|||||
|
Диапазон
|
Разрешение
|
Точность
|
|||
|
50 мВ
|
0.001 мВ
|
±(0.03% + 10)
|
|||
|
500 мВ
|
0.01 мВ
|
±(0.03% + 6)
|
|||
|
5 В
|
0.1 мВ
|
±(0.03% + 6)
|
|||
|
50 В
|
1 мВ
|
±(0.03% + 6)
|
|||
|
500 В
|
10 мВ
|
±(0.03% + 6)
|
|||
|
1000 В
|
0.1 В
|
±(0.03% + 6)
|
|||
|
Переменный /постоянный ток + переменный ток
|
|||||
|
Диапазон
|
Разрешение
|
Точность
|
Падение напряжение
|
||
|
40 Гц … 1 кГц
|
1 кГц … 10 кГц
|
10 кГц … 20 кГ
|
|||
|
500 мкА
|
0.01 мкА
|
±(0.75% + 20)
|
±(1% + 20)
|
±(2% + 20)
|
102 мкВ /мкА
|
|
5000 мкА
|
0.1 мкА
|
±(0.75% + 10)
|
±(1% + 10)
|
±(2% + 10)
|
|
|
50 мА
|
1 мкА
|
±(0.75% + 20)
|
±(1% + 20)
|
±(2% + 20)
|
1.5 мВ /мА
|
|
500 мА
|
10 мкА
|
±(0.75% + 10)
|
±(1% + 10)
|
±(2% + 10)
|
|
|
5 А
|
0.1 мА
|
±(0.75% + 20)
|
±(1.5% + 20)
|
±(2% + 20)
|
30 мВ /А
|
|
10 А
|
1 мА
|
±(1.0% + 10)
|
±(1.5% + 10)
|
|
|
|
Постоянный ток
|
|||||
|
Диапазон
|
Разрешение
|
Точность
|
Падение напряжения
|
||
|
500 мкА
|
0.01 мкА
|
±(0.15% + 15)
|
102 мкВ /мкА
|
||
|
5000 мкА
|
0.1 мкА
|
±(0.15% + 10)
|
|||
|
50 мА
|
1 мкА
|
±(0.15% + 10)
|
1.5 мВ /мА
|
||
|
500 мА
|
10 мкА
|
±(0.15% + 10)
|
|||
|
5 А
|
0.1 мА
|
±(0.5% + 10)
|
30 мВ /А
|
||
|
10 А
|
1 мА
|
±(0.5% + 10)
|
|||
|
Сопротивление
|
|||||
|
Диапазон
|
Разрешение
|
Точность
|
|||
|
500 Ом
|
0.01 Ом
|
±(0.1% + 10)
|
|||
|
5 кОм
|
0.1 Ом
|
±(0.1% + 5)
|
|||
|
50 кОм
|
1 Ом
|
±(0.1% + 5)
|
|||
|
500 кОм
|
10 Ом
|
±(0.1% + 5)
|
|||
|
5 МОм
|
100 Ом
|
±(0.1% + 10)
|
|||
|
50 МОм
|
1 кОм
|
±(0.1% + 10)
|
|||
|
Емкость
|
|||||
|
Диапазон
|
Разрешение
|
Точность
|
|||
|
50 нФ
|
0.01 нФ
|
±(1% + 15)
|
|||
|
500 нФ
|
0.1 нФ
|
±(1% + 15)
|
|||
|
5 мкФ
|
1 нФ
|
±(1% + 10)
|
|||
|
50 мкФ
|
10 нФ
|
±(1% + 10)
|
|||
|
500 мкФ
|
0.1 мкФ
|
±(2% + 10)
|
|||
|
5000 мкФ
|
1 мкФ
|
±(2% + 10)
|
|||
|
Диодный тест
|
|||||
|
Диапазон
|
Разрешение
|
Точность
|
|||
|
2.5 В
|
0.1 мВ
|
±(1% + 5)
|
|||
|
Измерение частоты цифрового сигнала
|
|||||
|
Диапазон
|
Чувствительность
|
Точность
|
|||
|
5 Гц … 2 МГц
|
2 Впик … 5 В прямоугольная волна
|
±(0.006% + 4)
|
|||
|
Измерение частоты аналогового сигнала (ток и напряжение)
|
|||||
|
Диапазон
|
Диапазон
|
Чувствительность
|
Точность
|
||
|
5 Гц … 200 кГц (синусоида)
|
мВ
|
4 мВ
|
±(0.006% + 4)
|
||
|
5 В
|
0.5 В
|
||||
|
50 В
|
4 В
|
||||
|
500 В
|
40 В
|
||||
|
1000 В
|
400 В
|
||||
|
мкА
|
40 мкА
|
||||
|
мА
|
4 мА
|
||||
|
А
|
0.4 А
|
||||
|
Коэффициент заполнения
|
|||||
|
Частотный диапазон
|
Диапазон коэффициента заполнения
|
Разрешение
|
Точность
|
||
|
5 Гц … 500 кГц
|
10% … 90%
|
0.01%
|
±(10%)
|
||
Общие данные вольтметра универсального ПрофКиП В7-46М
▪ Питание: 110 В /220 В ±10% /50 Гц ±2 Гц
▪ Габаритные размеры: 350х240х100 мм
▪ Вес: 2.5 кг
▪ Вес: 2.5 кг
Комплект поставки вольтметра универсального ПрофКиП В7-46М
|
Наименование
|
Количество
|
|
Вольтметр универсальный ПрофКиП В7-46М
|
1 шт.
|
|
Измерительные кабели
|
2 шт.
|
|
Зажимы типа «Крокодил»
|
2 шт.
|
|
Кабель RS-232
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
