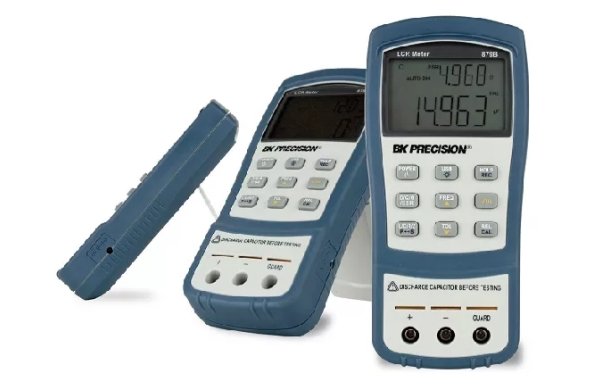

Внутрисхемные измерители LCR/ESR с синтезом частот BK Precision 878B

Артикул: 1-345579

Портативные измеритель LCR, с разрешением 40 000 отсчетов, 878B компании B&K Precision позволяют измерять индуктивность, ёмкость и сопротивление быстро и точно.


Портативные измерители LCR с полным набором функций

Портативные измерители LCR с разрешением 40 000 отсчетов 878B и 879B компании B&K Precision позволяют измерять индуктивность, ёмкость и сопротивление быстро и точно. Кроме того, модель 879B поддерживает дистанционное управление с использованием стандартных промышленных команд для программируемых приборов SCPI, и позволяет вычислять импеданс, θ (угол фазового сдвига комплексного сопротивления), и ESR (эквивалентное последовательное сопротивление конденсатора), что обычно обеспечивают только настольные измерители LCR.

Быстрый автоматический выбор диапазона и ускоренное определение конфигурации измерений, включая выбор измеряемого параметра и измерительной частоты, делает приборы 878B и 879B очень простыми в работе. Измерители также имеют такие полезные функции, как сортировка по допускам, и сравнительный режим.

Измеряемые данные могут непрерывно передаваться в персональный компьютер через мини USB интерфейс прибора, используя либо предусмотренную программу регистрации данных, либо набор команд SCPI, посылаемых с помощью специализированной программы.

Применение

  • Выявление неисправностей пассивных компонентов
  • Выявление неисправностей электронных узлов
  • Контроль качества (сортировка компонентов)
  • Измерение L, C, R и Z при измерении основных параметров
  • Автоматическое вычисление вспомогательных параметров D, Q, θ, ESR
  • Основная погрешность 0,5%
  • Конструкция, позволяющая быстрый автоматический выбор диапазона для ускорения и облегчения измерений параметров компонентов
  • Относительный режим
  • Визуальный и звуковой режим контроля допусков
  • Сохранение данных и запись минимальных/максимальных/средних значений
  • Интерфейс USB (виртуальная технология COM)
  • Набор команд, совместимых со стандартными промышленными командами SCPI для дистанционного управления
  • Возможна бесплатная загрузка программного обеспечения для регистрации данных и эмуляции на передней панели
  • Выбор режимов автоматического отключения питания
  • Перенастраиваемые режимы включения питания
  • 3 года гарантии



Технические характеристики

Модель
878B
879B
Измеряемые параметры L/C/R/D/Q L/C/R/Z/D/Q/9/ESR

Отклонение тестовой частоты 0,02 % от действительной измерительной частоты

120 Гц, 1 кГц (Установка измерительной частоты) 120,048 Гц, 1 кГц (Действительная частота)

100 Гц,120 Гц, 1 кГц, 10 кГц (Установка измерительной частоты) 100 Гц, 120,048 Гц, 1 кГц, 10 кГц (Действительная частота)

Режим допуска 1%, 5%, 10% 1%, 5%, 10%, 20%
Подсветка дисплея Нет Есть
Уровень измерительной частоты

~ 0,6 В (среднеквадратичное значение)

Режим включения измеряемой схемы
Последовательный режим / параллельный режим
Точность основных измерений
0,5%
Режим выбора диапазона
Автоматический
Измерительные контакты

3 контакта с гнёздами

Скорость измерений

1,5 показание/секунда (без автоматического выбора диапазона)

Время срабатывания

~ 680 мс/измеряемый компонент

Автоматическое отключение
5, 15, 30, 60 минут, без отключения
Рабочая температура

От  0° до 40° C; 0-70 % относительная влажность

Температура хранения

От  -20° до +50° C; 0-80 % относительная влажность

Индикация разряда батарей
~ 6,8 В
Срок службы батарей

~ 16 часов со щелочными батареями при 1 кГц и 100 Ом измеряемым компонентом, с выключенной подсветкой

Потребляемая мощность

~ 28 мА (при полностью заряженной батарее) во время работы/ 2 мкА после отключения питания

Требования к электропитанию

1) Батарея 9 В постоянного тока, 2) Внешний адаптер постоянного тока 12 В мин. – 15 В макс. (минимальная нагрузка 50 мА)

Размеры (Д/Ш/В)

190 X 90 X 41 мм

Вес

330 грамм

Три года гарантии

Комплект принадлежностей: красный и чёрный измерительные провода с разъёмами «банан» и «крокодил», батарея 9 В, кабель интерфейса мини USB, адаптер постоянного тока (только модель 879B), руководство по эксплуатации
