Видеомикроскоп ERSA Mobile Scope

Артикул: 5-8532

• Возможность мобильной проверки паяных соединений
• Подключается к любому устройству вывода изображения, имеющему USB интерфейс
• Сменные оптические головки для бокового и прямого обзора
• Светодиодная подсветка


  ERSA Mobil Scope – Мобильная оптическая инспекционная система для электронной промышленности.

  ERSA Mobile Scope  – компактный, удобный и портативный видеомикроскоп, созданный для мобильной проверки паяных соединений в условиях производства. Устройство было разработано для оптического осмотра и цифровой регистрация изображения, включая измерения припоя и контактов BGA, ультра BGA (мBGA), CSP и Flip-Chip.

  Этот видеомикроскоп также предназначен для осмотра места пайки PCB, соединений паяльной пасты и для оптического осмотра компонентов на печатных платах с технологией поверхностного монтажа (SMT) и технологии монтажа в отверстия (THT). Видеомикроскоп ERSA mobile scope может применяться для качественного контроля пайки на производстве, в лаборатории или отделе контроля качества.

  Компактный видеомикроскоп ERSA mobile scope может подключаться к любому компьютеру или ноутбуку, имеющему интерфейс USB, и может быть готов к работе в течение нескольких минут. Посредством высококачественной оптической головки BGA компоненты со скрытыми паяными соединениями могут быть легко осмотрены.

  Линза Macro-Zoom, применяемая для увеличения масштаба изображения, позволяет увидеть состояние пайки при различном увеличении. Обе оптические головки подключены к цифровой цветной камере с высокой разрешающей способностью.

  Замена оптических головок занимает несколько секунд, что позволяет приспособить инструмент к любой инспекционной задаче.

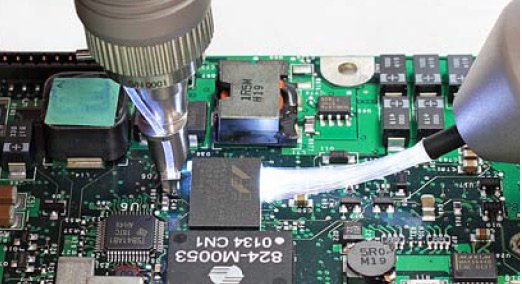

Управляемая светодиодная подсветка LED, объединенная с оптическими головками, обеспечивает оптимальный уровень освещения паяных соединений. Для осмотра BGA при использовании LED brush light (устройство светодиодной подсветки в виде оптоволоконной щетки) дополнительный свет щетки является существенным плюсом при осмотре закрытых соединений и может достигнуть скрытых областей. С ERSA mobile scope ошибки пайки могут быть обнаружены легко и быстро.

  В поставку с видеомикроскопом ERSA mobile scope включено инспекционное программное обеспечение ImageDoc, которое позволяет не только видеть на экране точное изображение, но и предлагает оператору различные возможности для документации инспекционных результатов и анализа ошибок проведенной пайки.





  Технические характеристики составляющих частей видеомикроскопа

Камера

Характеристики

Значения

Датчик изображения  1/3.2” N-MOS
Число эффективных пикселей  1600 x 1200 (UXGA / 2.0 МП)
Размеры (без кабеля) , мм  Д х Ш х В: 114 x 36 x 51
    Интерфейс   USB 2.0



BGA Объектив (для бокового наблюдения)

Характеристики

Значения


Кратность увеличения (на мониторе 14”) 180x - 15х
Фокусное расстояние (дипазон фокусировки), мм 0.5 - 30
Поле зрения (обзор увеличиваемого объекта), мм 2 - 24
Освещение Встроенной светодиодная подсветка BGA для бокового обзора (белый свет)
Размер оптической головки, мм  Ш х Г: 8.2 х 2.2
Размер основания оптической головки, мм  Ш х Г: 8.2 х 0.8
Размеры объектива, мм  Д: 83, Ø20 (макс. размер 83 х 30 при настройке фокусировки)



 Объектив для прямого наблюдения (макроувеличение)

Характеристики

Значения

Кратность увеличения (на мониторе 14”) 80х - 8х
Фокусное расстояние (дипазон фокусировки), мм 5 - 200
Поле зрения (обзор увеличиваемого объекта), мм 5 - 45
Освещение Встроенная вокруг объектива светодиодная подсветка (белый свет)
Размеры объектива, мм Д: 43, Ø19 ( макс. размер 85 х 35 с телескопическим анализатором)



Светодиодная кисть для точечной подсветки

Характеристики

Значения

Тип освещения  Светодиодное освещение белого цвета
Освещение на выходе, мм 64 x Ø 0.250
Источник питания 3 x AA батареи (рекомендуются щелочные элементы питания)
Размеры,мм  Д: 250, Ø26 (макс. размер 250 х 40)



  Дополнительные аксессуары позволяют оператору видео микроскопа ERSA mobile scope индивидуально подойти к оснащению инструмента, согласно своим потребностям и задачам. Полностью алюминиевая подставка для ERSA mobile scope экономит место и облегчает транспортировку инструмента

Настольный держатель видеомикроскопа

Устройство для фиксации дополнительных аксессуаров

Столик для работ с разметкой

Устройство для мгновенного "захвата" изображения из видопотока
