• Диапазон частот до 6,0 ГГц
• Полоса 36 МГц (39 МГц для видеосигнала)
• Беспроводная связь, беспроводные локальные сети, спутниковая связь и широкополосный доступ

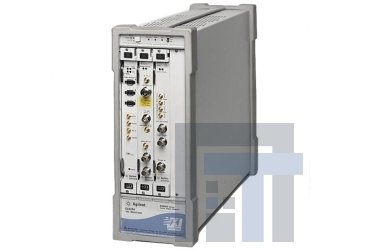

Векторный анализатор сигналов серии 89600 компании Agilent способен ускорить и упростить процесс разработки систем связи от начальной стадии компьютерного моделирования до законченного макета. Он обладает полосой 36 МГц, которая позволяет измерять параметры сигналов сотовой и спутниковой связи, цифрового видео, беспроводных локальных сетей (WLAN) и местных многоканальных распределительных центров (LMDS).
89600 обеспечивает проведение традиционных спектральных измерений и отображение результатов, но сегодня анализатора спектра недостаточно. Новые цифровые форматы требуют новых видов измерений. Привычные средства измерения, такие как анализатор спектра с функцией демодуляции, могут обозначить наличие проблемы, но они не в состоянии помочь в понимании её причины. Например, неправильная фильтрация, паразитные наводки, некорректная интерполяция, переполнение в ЦАП, потери символов и другие ошибки могут вызвать просачивание мощности в смежный канал и нарушить созвездие. Векторные анализаторы сигналов серии 89600 способен выделить исходную причину подобной неисправности.
| Основные технические характеристики | ||||
| Номер модели | Диапазон частот | Макс. полоса анализа | Динам. диапазон (IMD 3-го рядка) |
Чувствительность (средн. уровень собств. шумов) |
| 89610S | от 0 до 40 МГц | 39 МГц | −70 дБс | −151 дБм/Гц |
| 89611S | от 52 до 88 МГц (или диапазон частот внешнего тюнера) |
36 МГц | −70 дБс | −159 дБм/Гц |
| 89640S | от 0 до 2,7 ГГц | 36 МГц | −70 дБс | −158 дБм/Гц (на 1 ГГц) |
| 89641S | от 0 до 6 ГГц | 36 МГц | −70 дБс | −157 дБм/Гц (на 1 ГГц) |
| 89650S | от 3 Гц до 26,5 ГГц | 80 МГц | −70 дБс | −152 дБм/Гц |
Подключение программного обеспечения 89600 к различным приборам компании Agilent (осциллографы, генераторы, анализаторы спектра) предоставляет широкие возможности по исследованию модуляции и поиску неисправностей. Программа запускается в ПК и объединяется с прибором компании Agilent посредством шины GPIB или локальной сети (LAN). Или, если прибор оснащен собственной операционной системой (например DSO 8000 A , EXA или MXA ), то программа может запускаться на самом приборе. Для заказа программы отдельно от аппаратуры следует указать программное обеспечение для векторного анализа сигналов, номер модели 89601А.
Информация для заказа
89601A/AN Программное обеспечение векторного анализа сигналов
89601A-200 Основы векторного анализа сигналов
89601A-300 Возможности аппаратного подключения
89601A-105 Возможности подключения ADS
89601A-AYA Универсальные средства анализа модуляции
89601A-B7R Средство анализа модуляции WLAN
89601A-B7S Средство анализа модуляции OFDM по стандарту IEEE 802.16_2004
89601A-B7Y Средство анализа модуляции OFDMA по стандарту IEEE 802.16
89601A-B7T Средство анализа модуляции cdma2000/1xEV_DV
89601A-B7U Средство анализа модуляции CDMA/HSDPA
89601A-B7W Средство анализа модуляции 1xEV_DO
89601A-B7X Средство анализа модуляции TD_SCDMA
89601A-B7N Пакет программных средств анализа модуляции для 3GPP (включает B7T, B7U, B7W, B7X)
89601AS Дополнительная подписная услуга на обновление программного обеспечения (лицензия с привязкой к узлу сети)
89601AS -0RU Разрешение на использование программного обеспечения сроком на один месяц
89601ASN Подписная услуга на обновление программного обеспечения для одного сервера (свободная лицензия)
89601ASN -875 Подписная услуга на одну опцию 89601AN_200 (свободная лицензия)
89601ASN -0RU Разрешение на использование программного обеспечения сроком на один месяц
