• Широкополосный ВЧ приёмник с перекрытием по частоте от 20 МГц до 6 ГГц
• Цифровой тракт ПЧ с настраиваемой полосой пропускания до 20 МГц
• Два переключаемых ВЧ входа для подключения нескольких антенн
• Глубокая память захвата сигналов (512 Мбайт)
• Высокоточная синхронизация измерений и отметки времени
• Интегрированная глобальная (спутниковая) система местоопределения (GPS) с активной антенной (опция)
• Возможность работы локальной сети со стандартным протоколом TCP/IP
• Программируемость посредством загружаемых приложений
• Прочный корпус с уровнем защиты IP67, стойкий к воздействиям окружающей среды
• Герметизированное устройство без движущихся внутренних частей
• Небольшая занимаемая площадь дя простоты установки

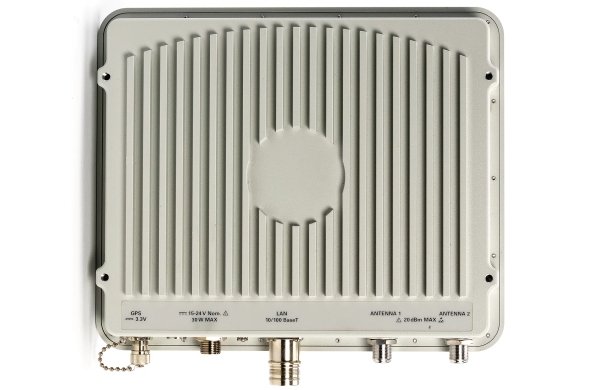

ВЧ сенсор N6841A компании Agilent предлагает наиболее эффективный способ улучшения информированности об использовании спектра. При совместном использовании с такими прикладными программами, как программное обеспечение спектрального мониторинга N6820E компании Agilent, несколько сенсоров могут быть размещены на удалении и подключены к локальной сети со стандартным протоколом TCP-IP с целью мониторинга и обнаружения сигналов вблизи от места установки – внутри здания, по всему городу или по всей стране. ВЧ сенсор, обладая широким перекрытием по частоте от 20 МГц до 6 ГГц и полностью цифровым трактом ПЧ с полосой пропускания до 20 МГц, обеспечивает не только мониторинг сегодняшних сигналов, но сможет справиться и с сигналами, которые соответствуют новым и разрабатываемым стандартам. ВЧ сенсор N6841A компании Agilent объединяет в себе скорость панорамного приёмника с измерительными возможностями векторного анализатора сигналов.
Основные применения
• Непрерывный мониторинг спектра (ежедневный и круглосуточный)
• Поиск и детектирование сигналов
• Захват и демодуляция сигналов
• Радиотехническая разведка
• Анализ аналоговых и цифровых сигналов
• Потоковая передача IQ данных по сети
• Геолокация источника излучения
• Обнаружение и определение местоположения источников помех
• Мониторинг занятости/использования спектра
• Национальная безопасность
Мультисенсорные сети
Измерительные возможности ВЧ сенсора N6841A лучше всего реализуются, когда несколько ВЧ сенсоров объединяются в сеть и используются в интересующей географической зоне. ВЧ сенсоры могут быть интегрированы в корпоративную систему спектрального мониторинга в качестве дополнения к существующим средстваммониторинга, включая системы пеленгации. Либо они могут использоваться для создания полностью новых надёжных сетей спектрального мониторинга. В мультисенсорных сетях различные задачи могут быть делегированы индивидуальным ВЧ сенсорам. Эти задачи могут динамически изменяться по мере изменения требований мониторинга.
Несколько ВЧ сенсоров, расположенных пространственно в одной географической зоне, могут быть сконфигурированы для синхронного свипирования спектра – очень важная особенность, предоставляемая в сегодняшних условиях динамически изменяющихся сигналов и максимальной заполненности спектра. При использовании синхронного свипирования сигнал может одновременно наблюдаться из различных мест. Высокосинхронизированные измерения создают базу для метода когерентного детектирования, использующего сигналы множества ВЧ сенсоров, который лежит в основе нескольких методов геолокации, таких как TDOA (разница во времени приёма), а также обеспечивают выигрыш при обработке сигналов за счёт уменьшения шума.
Сеть из нескольких ВЧ сенсоров может быть интегрирована в существующие системы спектрального мониторинга или пеленгации
Интеграция с программным обеспечением спектрального мониторинга N6820E
Для облегчения поиска и детектирования сигналов несколько ВЧ сенсоров интегрируются с программным обеспечением спектрального мониторинга N6820E компании Agilent. N6820E является программным обеспечением спектрального мониторинга мирового класса, которое обеспечивает гибкость и удобство использования при детектировании, определении параметров и записи сигналов, поступающих от ВЧ сенсоров. Высокое быстродействие достигается за счёт использования передовых методов пороговой обработки, которые используются для детектирования энергии в ВЧ спектре.
Опции универсального детектора сигналов (опция USD) и распознавания типа модуляции (Option MR1) ещё больше увеличивают производительность за счёт ускорения идентификации интересующих сигналов и сокращения ошибочных результатов. Эти связанные опции автоматически идентифицируют интересующие сигналы посредством обработки характеристик спектрального профиля ВЧ сигнала и последовательных I/Q данных. Обеспечивается распознавание более 30 типов модуляции, включая параметры модуляции самого сигнала.
Дистанционное управление и потоковая передача данных
При использовании узких полос пропускания (менее 800 кГц, в зависимости от пропускной способности и загрузки сети), ВЧ сенсор способен выполнять потоковые (без промежутков) передачи I/Q данных по сети в соответствии с требованиями приложений, выполняющих анализ сигналов и демодуляцию в реальном времени. Более широкополосные сигналы (до 20 МГц) можно передать в блочном режиме со скоростью, которая зависит от пропускной способности сети.
