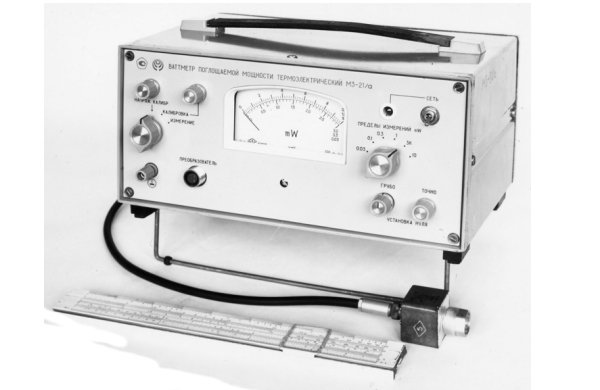

Ваттметр поглощаемой мощности М3-21А
Ваттметр поглощаемой мощности термоэлектрический МЗ-21/а предназначен для измерения мощности непрерывных колебаний и среднего значения мощности импульсно-модулированных СВЧ сигналов в комплекте с приемным термоэлектрическим преобразователем М5-78.
По точности ваттметр относится к классу 15 ГОСТ 13605—75.
Технические характеристики М3-21А
• Рабочий диапазон частот ваттметра 0,1—12,42 ГГц.
• Диапазон измеряемых мощностей ваттметра от 0,01 до 10 мВт на пределах измерения 0,03; 0,1; 0,3; 1; 3; 10 мВт.
• Волновое сопротивление ваттметра 50 Ом.Ваттметр имеет входной разъем III (вилка)по ГОСТ 13317-73.
• Коэффициент стоячей волны (КстU)ваттметра не более:
1,35 в диапазоне от 0,1 до 4,0 ГГц;
1,40 в диапазоне свыше 4,0 до 10,0 ГГц;
1,50 в диапазоне свыше 10,0 до 12,42 ГГц.
• Основная погрешность ваттметра без учета погрешности из-за несогласованности его входа и с учетом приведенных в формуляре на преобразователь поправок на частотную зависимость коэффициента эффективности (Кэ) не превышает значений, определяемых по формуле
d=±(10+1 мкВт/Px•100)%,
где Рх—показания ваттметра, мкВт.
• Коэффициент эффективности (Кэ) ваттметра не менее:
0,97 в диапазоне от 0,1 до 4,0 ГГц;
0,90 в диапазоне свыше 4,0 до 10,0 ГГц;
0,85 в диапазоне свыше 10,0 до 12,42 ГГц.
• Дополнительная погрешность ваттметра, вызванная отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур не более ±1% на каждые 10°С зменения температуры.
• Ваттметр допускает непрерывную работу в рабочих условиях в течение 16ч при сохранении своих технических характеристик в пределах норм, установленных ТУ.
• Среднее время безотказной работы не менее 1500 ч.
Условия эксплуатации М3-21А:
• Ваттметр сохраняет свои технические характеристики в диапазоне рабочих температур от 243 до 323 К (от минус 30 до плюс 50°С) и относительной влажности до 98% при температуре 308 К (35°С).
• Нормальные условия эксплуатации: ; температура окружающего воздуха 293±5К (20±5°С);
относительная влажность воздуха 65±15% при температуре 293±5К (20±5°С);
атмосферное давление 100±4 кПа (750±30 мм рт. ст.);
напряжение сети 220±4,4 В.
• Замена М3-51,М3-90
