- Тип: узел заземления
- Страна изготовитель: США
- Застежка (разъем): клемма под М5
- Цвет: Черный
- Длина провода: 3 м
Основное назначение узла заземления, производства SCS (DESCO) - это использование в качестве общего объединительного узла, для подключения проводов заземления антистатического коврика, соединительной колодки и другого оборудования находящегося на рабочей поверхности, а также для обеспечения надежного заземления, и сокращения времени стекания заряда, тем самым, предотвращая возможные повреждения чувствительных к электростатическим разрядам электронных компонентов и модулей, при работе в зонах, защищенных от электростатических разрядов (ESD защищенных зонах).
EN 61340-5 различает понятия шина заземления и точка заземления. Шиной заземления (EF) обычно является медная лента с выводами в землю (защитное заземление) в EPA зоне. Точки заземления (EBP или общая точка заземления) связывает воедино несколько элементов, такие как поверхность места размещения, коврик или браслет.
В EPA зоне может быть несколько узлов заземления, но должна быть только одна шина заземления, Крайне не желательно наличие сопротивления между узлом заземления и шиной заземления.
Система соединений и подключений к шине заземления, используемая в зоне защищенной от ЭСР (EPA-зоне) должна быть совместима с другими соединительными системами, используемыми в пределах или вблизи EPA зоне.
- Полностью удовлетворяют требованиям, определенным в EN 61340-5-1, для подключения элементов в зоне защищенной от ЭСР (EPA-зоне) к общей точке соединения или точке соединения с землей (EBP).
- Общая точка заземления – узел заземления, связывает воедино несколько элементов защиты от ЭСР.
- Легко устанавливается. Поставляется с двумя монтажными винтами.
- 6 клемм для подключения устройств.
- Сопротивление 1 МОм.
- Подключите шнур заземления к подходящей шине заземления.
- Сделано в США.
Основные характеристики узла заземления SCS 3047:
- Длина провода заземления: 3 метра.
- Цвет - черный.
- Разъемы: 6 клемм под М5.
- Сопротивление 1 МОм.

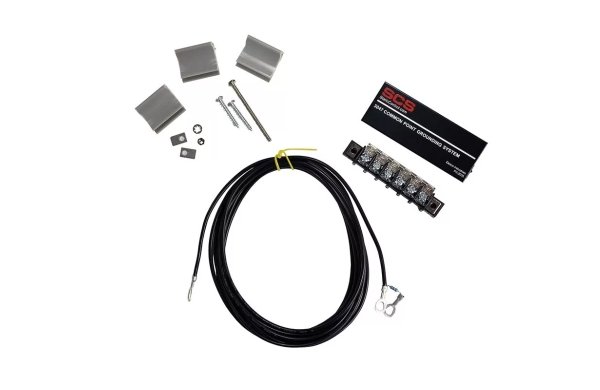

Комплект поставки узла заземления SCS 3047:
- Узел для заземления (6 клемм, 1 МОм), SCS – 1 шт.
- Комплект крепежных винтов – 1 шт.
Примечание: «Защита чувствительных к ЭСР компонентов сопровождается обеспечением заземления для приведения ЭСР защитных материалов и персонала к одному и тому же электрическому потенциалу. Все проводящие и рассеивающие элементы рабочей зоны, включая персонал, должны иметь связь или электрическое соединение с известной точкой заземления или общей соединительной точкой. Такое соединение обеспечивает распределение заряда, выравнивание напряжения между всеми элементами и персоналом и устраняет вероятность воздействия ЭСР на чувствительные компоненты.» 61340-5-2 пункт 4.4.1 (ГОСТ Р 53734.5.2)
