• Одновременный сбор данных с частотой дискретизации до 2 Мвыб/c по каждому каналу
• Многофункциональное техническое решение: аналоговые входы и выходы, цифровой ввод-вывод, таймер/счетчик
• Отдельный АЦП в каждом канале
• Разрешение АЦП: 14 или 16 бит
• 2 аналоговых выходных канала
• 24-битовый программируемый ввод-вывод
• Возможность использования в качестве автономных устройств или модулей
• Высокоскоростная шина Hi-Speed USB 2.0 (480 Мбит/с)
• Поддержка SCPI и IVI-COM
• Cовместимость с широким набором сред разработки приложений (ADE)
• Cовместимость со стандартами USBTMC-USB488

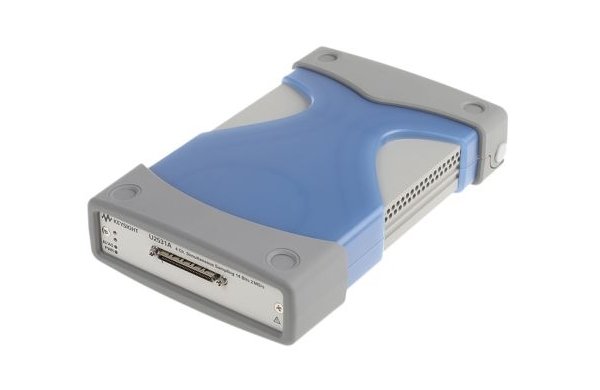

Серия U2500A многофункциональных устройств одновременного сбора данных компании Agilent состоит из трех модулей с высокими рабочими характеристиками: U2531A, U2541A и U2542A. Серия U2500A обеспечивает до 4 каналов с разрешением 14 и 16 бит. Модуль U2531A может выполнять сбор данных с частотой дискретизации до 2 Мвыб/с по каждому каналу с разрешением 14 бит, а модули U2541A и U2542A с частотой дискретизации до 250 Квыб/с и 500 Квыб/с по каждому каналу, соответственно, с разрешением 16 бит.
Высокая частота дискретизации до 2 Мвыб/c
Многофункциональные модульные устройства сбора данных серии U2500A обеспечивают высокую частоту дискретизации до 2 Мвыб/с по каждому входному аналоговому каналу.
Одновременный сбор данных
Устройства сбора данных серии U2500A имеют отдельные АЦП в каждом канале, что позволяет проводить одновременный сбор данных по всем каналам.
Принадлежности, входящие в комплект поставки
• Адаптер переменного/постоянного тока
• Сетевой шнур
• Комплект для монтажа в базовый блок
• Краткое руководство по вводу в эксплуатацию
• Краткое руководство по запуску прикладной программы Measurement Manager для серии U2500A
• Компактдиск Product Reference CDROM
• Компактдиск с набором библиотек Agilent IO Library Suite
• Сертификат калибровки
Технические характеристики устройств серии U2500A
| Номер модели | U2531A | U2541A | U2542A |
| Аналоговые входы | |||
| Разрешение, бит | 14 | 16 | 16 |
| Максимальная частота дискретизации | 2 Мвыб/с | 250 Квыб/с | 500 Квыб/c |
| Число каналов | 4 дифференциальных входных канала | ||
| Программируемый диапазон биполярных входных сигналов | ±10 В, ±5 В, ±2,5 В, ±1,25В | ||
| Программируемый диапазон однополярных входных сигналов | от 0 до 10 В, от 0 до 5 В, от 0 до 2,5 В, от 0 до 1,25В | ||
| Связь по входу | Связь по постоянному току | ||
| Входной импеданс | 1 ГОм/100 пФ | ||
| Рабочий диапазон напряжений синфазного сигнала | ±8,0 В макс. | ||
| Источники запуска | Внешний аналоговый/цифровой запуск, запуск системного синхронного интерфейса (SSI)/запуск типа “звезда” | ||
| Режимы запуска | Запуск до сбора данных, запуск с задержкой, запуск после сбора данных, запуск в середине сбора данных | ||
| Размер буфера FIFO | До 8 Мвыб | ||
| Аналоговые выходы | |||
| Разрешение, бит | 12 бит | ||
| Число каналов | 2 | ||
| Максимальная частота дискретизации | 1 МГц | ||
| Диапазоны выходного сигнала | от 0 до 10 В, ±10 В, от 0 до AO_EXT_REF, ±AO_EXT_REF | ||
| Связь по входу | Связь по постоянному току | ||
| Выходной импеданс | 0,1 Ом (тип.) | ||
| Источники запуска | Внешний аналоговый/цифровой запуск, запуск системного синхронного интерфейса (SSI)/запуск типа “звезда” | ||
| Режимы запуска | Запуск с задержкой, запуск после сбора данных | ||
| Размер буфера FIFO | До 8 Мвыб | ||
| Режим генератора функций | Синус, прямоугольный, треугольный, пилообразный, шумоподобный | ||
| Цифровой ввод-вывод | |||
| Число каналов | 24 | ||
| Совместимость | ТТЛ | ||
| Таймер/счетчик | |||
| Максимальное значение счетчика | (231-1) бит | ||
| Число каналов | 2 независимых (счет вверх/вниз) | ||
| Совместимость | ТТЛ | ||
| Имеющийся базовый тактовый сигнал | 40 МГц | ||
