• Высокоскоростная шина Hi-Speed USB 2.0 (480 Мбит/с)
• Возможность использования в качестве автономных устройств или модулей
• До 64 оптоизолированных линий цифрового ввода-вывода
• Прочность изоляции до 1250 В СКЗ
• Поддерживает диапазон входных напряжений от 10 до 24 В
• Внешние источники питания от 5 до 35 В для внешней нагрузки
• Cовместимость с широким набором сред разработки приложений (ADE)
• Поддержка SCPI и IVI-COM
• Простое в использовании прикладное программное обеспечение, поставляемое с модулем
• Функция регистратора команд
• Cовместимость со стандартами USBTMC
• Функция прерывания
• Функция объединения в виртуальный порт (Virtual Port)

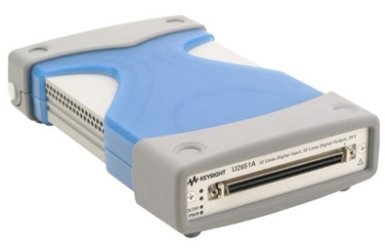

Оптоизолированные устройства цифрового вводавывода с шиной USB серии U2600A - семейство модулей с высокими характеристиками, которое состоит из трех моделей: U2651A c 32 изолированными линиями ввода и 32 линиями вывода цифровых данных, U2652A с 64 изолированными линиями ввода и U2653A с 64 изолированными линиями вывода.
Технические характеристики устройств серии U2600A
| Номер модели | U2651A | U2652A | U2653A |
| Цифровой ввод | |||
| Число изолированных бит | 32 | 64 | - |
| Тип входа | Оптоизолир. | Оптоизолир. | - |
| Макс. входное напряжение | 24 В | 24 В | - |
| Логические уровни | Высокий: от 10 до 24 В Низкий: от 0 до 2 В |
Высокий: от 10 до 24 В Низкий: от 0 до 2 В |
- |
| Входное сопротивление | 24 кОм при 0,75 Вт | 24 кОм при 0,75 Вт | - |
| Входной ток (макс.) | 1,5 мА на бит | 1,5 мА на бит | - |
| Напряжение изоляции | 1250 В СКЗ | 1250 В СКЗ | - |
| Цифровой вывод | |||
| Число изолированных бит | 32 | ||
| Тип выхода | МОП-транзистор с открытым стоком | - | МОП-транзистор с открытым стоком |
| Диапазон напряжений внешнего источника питания | от 5 до 35 В | от 5 до 35 В | |
| Падение напряжения на включенном МОП-транзисторе when on VDrop < 1.0 V (Maximum) VDrop < 1.0 V (Maximum) | < 1,0 В (макс.) | < 1,0 В (макс.) | |
| Выходной ток стока на бит | 500 мА (коэфф-т заполнения 100%) на бит 400 мА (коэфф-т заполнения 100%) для 32 бит |
500 мА (коэфф-т заполнения 100%) на бит 400 мА (коэфф-т заполнения 100%) для 32 бит |
|
| Напряжение изоляции | 1250 В СКЗ | - | 1250 В СКЗ |
Принадлежности, входящие в комплект поставки
• Адаптер переменного/постоянного тока
• Сетевой шнур
• Кабель USB
• Комплект для монтажа в базовый блок
• Краткое руководство по вводу в эксплуатацию
• Краткое руководство по запуску прикладной программы Measurement Manager для серии U2600A
• Компакт-диск Product Reference CD-ROM
• Компактд-иск с набором библиотек Agilent IO Library Suite
• Сертификат калибровки
