• До 32 входных и 32 выходных клемм
• Поддерживает диапазон входных напряжений от 10 до 24 В
• Внешние источники питания от 5 до 35 В для внешней нагрузки
• Оптоизолированные каналы ввода-вывода
• Прочность изоляции до 1500 В СКЗ
• Шина Full Speed USB (12 Мбит/с)
• Cовместимость с языком SCPI
• Cовместимость с широким набором сред разработки приложений (ADE)
• Выходные каналы защищены плавкими предохранителями (один предохранитель на 8 каналов)

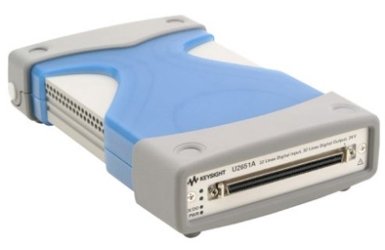

Семейство устройств цифрового ввода-вывода с шиной USB cерии U2100A состоит из 3 модулей. Все устройства серии U2100A содержат 32 оптоизолированных цифровых линии.
Технические характеристики устройств серии U2600A
Номер модели | U2121A | U2122A | U2123A |
Число линий ввода | 16 | 32 | |
Число линий вывода | 16 | 32 | |
Характеристики линий ввода | |||
Входное напряжение | от 0 до 24 В | от 0 до 24 В | |
Вх. напряжение лог. “0” | < 1,3 В | < 1,3 В | |
Входной ток лог. “0” | 3 мА макс. | 3 мА макс. | |
Вх. напряжение лог. “1” | > 3,5 В | > 3,5 В | |
Макс. входное напряжение | 26 В | 26 В | |
Входная задержка распространения | 100 мкс (оптоизолятор) | 100 мкс (оптоизолятор) | |
Напряжение изоляции | 1500 В СКЗ | 1500 В СКЗ | |
Характеристики линий вывода | |||
Вых. напряжение нагрузки | 24 В макс. | 24 В макс. | |
Вых. напряжение лог. “0” | 1,2 В макс. | 1,2 В макс. | |
Макс. выходной ток стока на клемму (включен 1 выход) | 400 мА | 400 мА | |
Макс. выходной ток стока (все выходы в канале включены) | 100 мА на клемму | 100 мА на клемму | |
Макс. выходной ток на канал (8 выходов в канале) | 800 мА (1600 мА для 2 каналов) | 800 мА (1600 мА для 2 каналов) | |
Макс. напряжение | 26 В | 26 В | |
Плавкий предохранитель | 1,5 A/канал (ном.) | 1,5 A/канал (ном.) | |
Выходная задержка распространения | 100 мкс (оптоизолятор) | 100 мкс (оптоизолятор) | |
Напряжение изоляции | 1500 В СКЗ | 1500 В СКЗ |
Принадлежности, входящие в комплект поставки
• Кабель USB
• Клеммный (терминальный) блок
• Зажим для направляющих DIN
• Краткое руководство по вводу в эксплуатацию
• Компакт-диск Product Reference CD-ROM
• Компакт-диск с набором библиотек Agilent IO Library Suite
