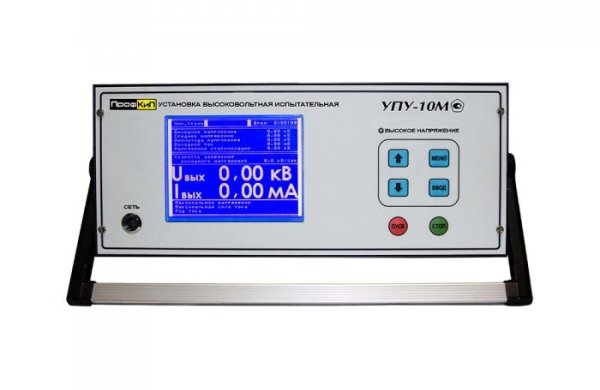

Установка высоковольтная испытательная (измерительная) ПРОФКИП УПУ-10М

Артикул: 1-19198

  • Диапазон регулирования высокого напряжения: 0.04 кВ … 11.00 кВ
  • Диапазон измерения высокого напряжения: 0.10 кВ … 10.00 кВ
  • Диапазон измерения силы тока: 0.02 мА … 10.00 мА
  • Программируемое время испытания: 0 ч … 24 ч
  • Питание: 220 В ± 22В, 50 Гц ± 10 Гц
  • Габаритные размеры, вес: 360х155х370 мм, 18.5 кг



НАЗНАЧЕНИЕ УСТАНОВКИ ВЫСОКОВОЛЬТНОЙ ИСПЫТАТЕЛЬНОЙ ПРОФКИП УПУ-10М

Установка высоковольтная испытательная ПРОФКИП УПУ-10М предназначена для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение. Установка высоковольтная испытательная ПРОФКИП УПУ-10М предназначена для работы при температуре окружающей среда -20°С … 40°С и относительной влажности до 98% при температуре 25°С.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА УСТАНОВКИ ВЫСОКОВОЛЬТНОЙ ИСПЫТАТЕЛЬНОЙ ПРОФКИП УПУ-10М

• Диапазон регулирования высокого напряжения: 0.04 кВ … 11.00 кВ
• Диапазон измерения высокого напряжения: 0.10 кВ … 10.00 кВ
• Диапазон измерения силы тока: 0.02 мА … 10.00 мА
• Программируемое время испытания: 0 ч … 24 ч

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Диапазон регулирования действующих значений высокого напряжения переменного тока частотой 50 Гц 0.04 кВ … 11.00 кВ
Диапазон регулирования высокого напряжения постоянного тока с учетом амплитуды пульсаций 0.04 кВ … 11.00 кВ
Диапазон измерения действующих значений высокого напряжения переменного тока частотой 50 Гц 0.10 кВ … 10.00 кВ
Диапазон измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций 0.10 кВ … 10.00 кВ
Диапазон измерения действующих значений силы переменного тока 0.02 мА … 10.00 мА
Диапазон измерения действующих значений силы постоянного тока 0.02 мА … 10.00 мА
Пределы допускаемой относительной погрешности измерения действующих значений высокого напряжения переменного тока частотой 50 Гц ±[1.0 + 0.1 ( | X k /x | - 1)]%
Пределы допускаемой относительной погрешности измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций ±[1.0 + 0.1 ( | X k /x | - 1)]%
Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при незаземленной нагрузке ±[1.0 + 0.1 ( | X k /x | - 1)]%
Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при заземленной нагрузке ±[2.0 + 0.1 ( | X k /x | - 1)]%
Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения: не более 11.0 кВ
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по току 11 мА
Программируемое ограничение выходного напряжения 1 кВ … 11 кВ
Программируемое ограничение силы тока 1 мА … 11 мА
Программируемое время испытания, мин 0 м … 59 м
Программируемое время испытания, час 0 ч … 24 ч
Отключение высокого напряжения по окончании испытания ручное /автоматическое
Максимальное время работы в циклическом режиме в режиме постоянного тока (10 кВ, 2.5 мА): 8 ч с последующим отключением на 1 ч
в режиме переменного тока (10 кВ, 5 мА): 8 ч с последующим отключением на 1 ч
Переключение формы выходного напряжения автоматическое
Снятие заряда с емкостной нагрузки встроенное
Подъём выходного испытательного напряжения ручной /автоматический
Степень защиты IP54
Возможность подключения внешнего контакта блокировки подачи высокого напряжения
Подключение внешней лампы индикации (230 В, 2 А) наличия высокого напряжения



УСЛОВИЯ ЭКСПЛУАТАЦИИ УСТАНОВКИ ВЫСОКОВОЛЬТНОЙ ИСПЫТАТЕЛЬНОЙ ПРОФКИП УПУ-10М

• Температура окружающего воздуха: -20°С … 40°С
• Относительная влажность воздуха при температуре 25°С: не более 98%
• Атмосферное давление: 84 кПа … 106.7 кПа

ОБЩИЕ ДАННЫЕ УСТАНОВКИ ВЫСОКОВОЛЬТНОЙ ИСПЫТАТЕЛЬНОЙ ПРОФКИП УПУ-10М

• Средний срок службы: не менее 5 лет
• Питание: 220 В ± 22В, 50 Гц ± 10 Гц
• Максимальная потребляемая мощность: 300 ВА
• Длина межблочного кабеля: 2.5 м ±0.2 м
• Габаритные размеры: 360х155х370 мм
• Вес: 18.5 кг

КОМПЛЕКТ ПОСТАВКИ УСТАНОВКИ ВЫСОКОВОЛЬТНОЙ ИСПЫТАТЕЛЬНОЙ ПРОФКИП УПУ-10М

• Установка высоковольтная универсальная ПРОФКИП УПУ-10М
• Кабель сетевой
• Руководство по эксплуатации
