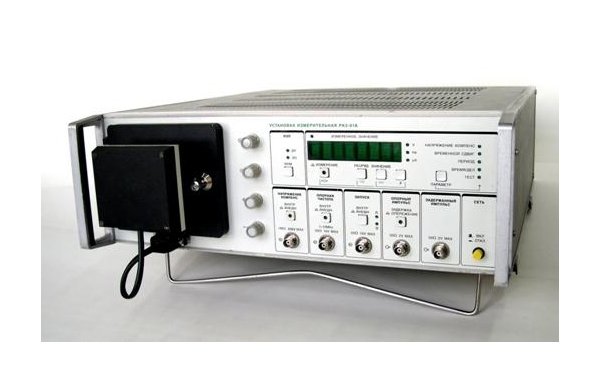

Установка измерительная СУПЕРТЕХПРИБОР К2-75

Артикул: 1-352825

  • Масса (кг): 6
  • Габариты (мм): 150 х 347 х 356

Предназначена для диагностирования, ремонта и поверки средств измерительной техники. Установка совместно с ПЭВМ, при использовании параллельного интерфейса ЕРР, обеспечивает следующие измерительные функции высокочастотного цифрового осциллографа:



Параметры тракта вертикального отклонения

1. Прибор обеспечивает предварительное преобразование измеряемых сигналов при помощи стробоскопического смесителя (СС):

 - вариант поставки №1(сечение коаксиального тракта 7х3 мм) – от 0 до 18 ГГц

- вариант поставки №2(сечение коаксиального тракта 3,5х1,5 мм) – от 0 до 26 ГГц

2. Количество измерительных каналов СС сквозного типа – два.

3. Волновое сопротивление каждого измерительного канала СС (50 ± 1) Ом, сечение коаксиального тракта 7х3.04 мм.

4. Коэффициент развязки между каналами СС на частоте 500 МГц не менее 500.

5. Среднее квадратическое значение уровня собственных шумов в каждом канале СС не превышает 3 мВ.

6. Прибор обеспечивает установку коэффициентов отклонения (Ко) от 2 до 200 мВ/дел. с шагом 1 мВ/дел.

Калиброванные коэффициенты отклонения соответствуют ряду чисел 1-2-5 (2, 5, 10, 20, 50, 100, 200 мВ/дел.).

7. Прибор обеспечивает измерение напряжения в диапазоне от 10 мВ до 1 В при подаче измеряемого сигнала непосредственно на вход одного из каналов СС и до 10 В при использовании делителей напряжения ДН4 (6, 10, 15, 20 дБ) из комплекта прибора.

8. Пределы допускаемых значений основной погрешности измерения напряжения постоянного тока (U=) в диапазоне от 10 мВ до 1 В не превышают ± (0.003U= + 1 мВ).

9. Пределы допускаемых значений дополнительной погрешности измерения мгновенных значений импульсных напряжений с длительностью фронта более 40 пс не превышают ±0.03Uи на интервале времени до 150 пс и ±0.01Uи на интервале времени более 150 пс.



Параметры тракта горизонтального отклонения

1. Прибор обеспечивает установку коэффициентов развертки (Кр) от 10 пс/дел до 1 мкс/дел с шагом, соответствующим ряду чисел 1-2-5.

2. Прибор обеспечивает измерение временных интервалов в диапазоне от 20 пс до 10 мкс.

3. Пределы допускаемых значений основной погрешности измерения временных интервалов не превышают , где Тх – измеряемый временной интервал.



Параметры запуска и синхронизации прибора

1. Прибор обеспечивает следующие режимы запуска:

внутренний (режим “ЗАПУСК - АВТ”), при котором запуск развертки производит устройство внутреннего запуска;

внешний (режим “ЗАПУСК – Жд+, Жд-ВЧСВЧ”), при котором запуск развертки производят внешние запускающие сигналы, подаваемые на один из разъемов  “ ЗАПУСК НЧ ” или “ ЗАПУСК ВЧ

2. Параметры запуска прибора в режимах “ЗАПУСК – Жд+, Жд-, ВЧ”:

- сопротивление входа – (50 ± 5) Ом;

- вид запускающих сигналов – гармонические и импульсные положительной или отрицательной полярности;

- частота повторения запускающих сигналов от 50 Гц до 5000 МГц;

- размах запускающих сигналов от 0.1 до 1 В.

3. Параметры запуска прибора в режиме “ЗАПУСК – СВЧ”:

- запускающие сигналы подаются на разъем “ ЗАПУСК НЧ ” через “Синхронизатор СВЧ”, входящий в комплект прибора;

- волновое сопротивление входа “Синхронизатора СВЧ” – (50 ± 5) Ом (вход открытый);

- вид запускающих сигналов – гармонические и импульсные;

- частота запускающих сигналов от 1 до 18 ГГц;

- амплитуда запускающих сигналов от 0.05 до 0.5 В.







Параметры временного сдвига

1. Прибор обеспечивает регулируемый временной сдвиг  (задержку) (D) развертки относительно запускающих сигналов, в диапазоне от 0 до 20мкс.

2. Пределы допускаемых значений основной погрешности установки временного сдвига (D) не превышают ± (0.003D + 10пс).

3. Максимальное значение нестабильности синхронизации при запуске импульсным сигналом не превышает

 (10 пс + 5.10-4То).



Параметры калибраторов X и Y

1. Калибратор Х обеспечивает на разъеме “  Калибратор Х” формирование гармонических калибровочных сигналов КХ с частотами (Fк) от 1 до 2000 МГц.

Пределы допускаемых значений основной погрешности установки частоты не более        ± 2.10-6Fк .

2. Пределы допускаемых значений основной погрешности установки величины постоянного напряжения и амплитуды импульсов на разъеме “ Калибратор Y ” не превышают ±1мВ.



Параметры запоминания, программное обеспечение прибора по измерению сигналов,

а также по их математической обработке

Параметр

Значение

Примечание

Запоминание сигналов:

до 999



Запоминание состояний органов установки параметров

до 999



Маркерные измерения параметров сигналов

Напряжение, временные интервалы



Автоматические измерения параметров сигналов

Амплитудные и временные измерения параметров сигналов:

Наименование параметров:



Сигнал произвольной формы

максимальное значение сигнала;

минимальное значение сигнала;

постоянная составляющая сигнала;

пиковое отклонение “вверх”;

пиковое отклонение “вниз”;

размах сигнала;

средневыпрямленное значение

сигнала;

среднеквадратическое

значение сигнала.



Гармонический сигнал

амплитуда;

частота;

период;

фаза.



Импульсный сигнал (перепад положительной полярности, перепад отрицательной полярности, трапециедальный положительной полярности, трапециедальный отрицательной полярности).

уровень основания;

уровень вершины;

амплитуда;

длительность;

длительность фронта;

длительность среза;

выброс до фронта;

выброс за фронтом.

выброс до среза;

выброс за срезом

Спектральный анализ

Спектральный анализ с использованием БПФ

АЧХ;

ФЧХ;

Использование окон: Хэмминга, Ханна, Велша, Бартлетта, Блэкмана

Статистический анализ

Определение гистограмм

Y-гистограмма, Х-гистограмма

Масса (кг): 6

Габариты (мм): 150 х 347 х 356

Заменяемые радиоизмерительные приборыгр. С9; С1-91/3, С1-91/4, С1-122/4, С9-9, С9-11 (ПС-18)

Условия поставки: Прибор поставляется с мобильным персональным компьютером типа Aser TravelMate 220, операционная система - WindowsXP (русифицированная версия).
