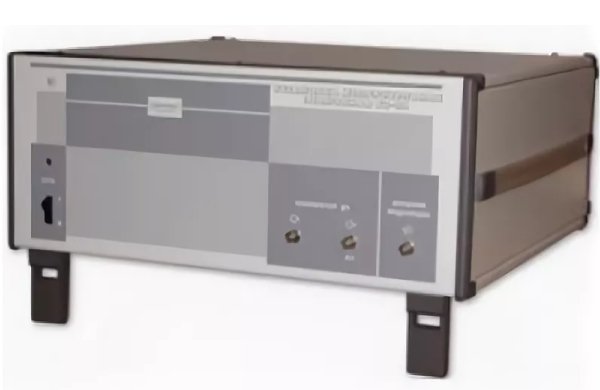

Установка измерительная эталонная СУПЕРТЕХПРИБОР К2-85

Артикул: 1-352818

  • Предназначена для воспроизведения размера единицы девиации частоты и передачи его эталонным и рабочим средствам измерения девиации частоты. Применяется при поверке и калибровке средств измерений девиации частоты.

Предназначена для воспроизведения размера единицы девиации частоты и передачи его эталонным и рабочим средствам измерения девиации частоты. Применяется при поверке и калибровке средств измерений девиации частоты.

Установка представляет собой настольный блок с персональным компьютером, содержащий прецизионные генераторы частотно-модулированных (ЧМ) и немодулированных колебаний, встроенные генератор низких частот, частотомер, средства калибровки и средства ввода-вывода информации на ПЭВМ.

Принцип действия установки основан на формировании ЧМ сигнала линейным модулятором, измерении девиации частоты в реперной точке методом электронно-счетного частотомера и точном делении

 модулирующего напряжения эталонным делителем. Ввод, вывод, обработка, хранение и отображение информации, реализация алгоритмов калибровки, математическая обработка результатов измерений выполняются на ПЭВМ.

ОСНОВНЫЕ  ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

Несущие частоты сигналов fН (5 ± 0,002) МГц, (50 ± 0,02) МГц, (250 ± 0,1) МГц, (500 ± 0,2) МГц, (1000 ± 0,4) МГц, перестраиваемая частота от 0,1 до 5 МГц.

Модулирующие частоты FМ встроенного модулирующего генератора: 0,02; 0,03; 0,055; 0,09; 0,4; 1,0; 6,0; 20; 30; 60; 100; 200 кГц.

Диапазон воспроизведения девиации частоты и пределы допускаемой абсолютной погрешности воспроизведения девиации частоты ЧМ сигналов указаны в табл. 1.

Таблица 1



FН, МГц



FМ, кГц

Пределы воспроизведения девиации частоты, кГц

Пределы допускаемой абсолютной погрешности

5

от 0,02 до 30

от 0,01 до 100



± (0,003∙Δf+3∙fШ)



50

от 0,02 до 30





от 0,01 до 1000

от 30 до 200





± (0,004∙Δf+3∙fШ)

250



от 0,02 до 60

500

1000



где Δf – значение девиации частоты в Гц,

fШ – коэффициент в Гц, определяемый из табл. 2.

Таблица 2

Несущая частота, МГц

fШ, Гц

в полосе

(0,3 ÷ 3,4) кГц

в полосе

(0,02  ÷20) кГц

в полосе

(0,02 ÷ 60) кГц

в полосе

(0,02 ÷200) кГц

5

0,4

0,6

50

4

6

10

45

250

20

30

50

500

40

60

100

1000

80

120

200



Коэффициент гармоник формируемых ЧМ сигналов при модуляции от встроенного генератора не более (0,03 ÷0,2) %.

Коэффициент сопутствующей амплитудной модуляции не превышает 3 %.

Напряжение выходных сигналов на нагрузке 50 Ом не менее 150 мВ.

Несущие частоты немодулированных сигналов 0,1 МГц, 1 МГц, 10 МГц, 50 МГц,  250 МГц, 500 МГц и 1000 МГц с отклонением относительно номинальных значений  ± 5∙10-5∙fН.

Среднеквадратическое значение паразитной девиации частоты немодулированных сигналов (1∙10-9∙fН+0,1) Гц в полосе от 0,3 до 3,4 кГц и (5∙10-9∙fН+0,3) Гц в полосе от 0,02 до 20кГц.

Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 0,5) Гц, потребляемая мощность не более 60 В∙А.

Средняя наработка на отказ не менее 12000 ч.

Масса (без ПЭВМ) (кг):  18 Габариты (без ПЭВМ) (мм)488x475x210
