Предназначена для поверки измерителей коэффициента амплитудной модуляции и измерительных генераторов. Установка применяется при серийном выпуске и периодической поверке измерителей модуляции и измерительных генераторов по параметрам амплитудно-модулированных колебаний. Установка может быть использована для проверки и аттестации измерительных генераторов по шумовым параметрам, а также как генератор сигналов с калиброванными значениями коэффициентов АМ, малым уровнем нелинейных искажений, сопутствующим видом модуляции и шумов. |

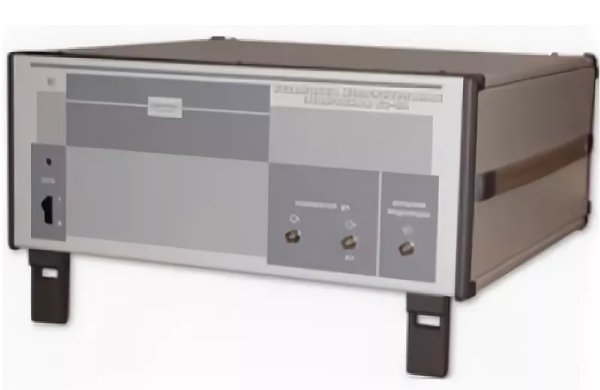

Установка представляет собой настольный блок, содержащий прецизионный источник амплитудно-модулированных ВЧ сигналов. Принцип действия установки основан на формировании сигнала с коэффициентом амплитудной модуляции (КАМ), равным 100 %. Для воспроизведения сигналов с значениями коэффициента амплитудной модуляции в пределах 0,1 % - 99 % используется делитель модулирующего напряжения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальные значения фиксированных несущих частот калибратора КАМ: 0,01; 0,035; 0,1; 0,35; 1; 4; 25 и 500 МГц.
Пределы допускаемой абсолютной погрешности установки несущих частот:
- ± 0,5 кГц на частоте 0,01 МГц;
- ± 1 кГц до 4 МГц включительно;
- ± 2 кГц на частоте 25 МГц;
- ± 20 кГц на частоте 500 МГц.
Диапазоны модулирующих частот, пределы устанавливаемых пиковых и среднеквадратических значений коэффициентов АМ в зависимости от значений несущих частот обеспечиваются согласно табл. 1.
Таблица 1
|
Несущая частота, (fН) МГц |
Диапазон модулирующих частот, кГц |
Пределы коэффициента амплитудной модуляции, % |
|
|
Среднеквадратич. значения |
Пиковые значения |
||
|
0,01 |
от 0,02 до 0,4 |
от 0,1 до 70 |
от 0,1 до 100 |
|
0,035 |
от 0,02 до 1 |
от 0,1 до 70 |
от 0,1 до 100 |
|
0,1 ; 0,35 |
от 0,02 до 6 |
от 0,1 до 70 |
от 0,1 до 100 |
|
1 |
от 0,02 до 20 |
от 0,1 до 70 |
от 0,1 до 100 |
|
4 |
от 0,02 до 20 |
от 0,1 до 70 |
от 0,1 до 100 |
|
25 |
от 0,02 до 200 |
от 0,1 до 70 |
от 0,1 до 100 |
|
500 |
от 0,02 до 200 |
от 0,1 до 70 |
от 0,1 до 100 |
Пределы допускаемой абсолютной погрешности воспроизведения пиковых (ΔМ) и среднеквадратических (ΔМСКЗ) значений коэффициентов режимах автоматизированной и ручной калибровки не превышают значений, определяемых по формулам (1) и (2)
ΔМ = ± (А0∙10-2М + 3ΔМШ), (1)
ΔМСКЗ = ± (1,2А0∙10-2М + ΔМШ), (1)
где А0 – множитель в относительных единицах, значения которого приведены в табл. 2;
М – значение коэффициента АМ, воспроизводимое установкой;
ΔМШ – составляющая погрешности за счет амплитудного шума и фона АМ сигналов, значения которой приведены в табл. 3.
Таблица 2
|
Несущая частота, (fН) МГц |
Диапазон модулирующих частот, кГц |
Множитель А0 |
|
|
Нормальные условия |
Рабочие условия |
||
|
0,01 |
от 0,02 до 0,4 |
0,3 |
0,5 |
|
0,035 |
от 0,02 до 1 |
0,3 |
0,5 |
|
0,1 ; 0,35 |
от 0,02 до 6 |
0,3 |
0,5 |
|
1 |
от 0,02 до 20 |
0,3 |
0,5 |
|
4 |
от 0,02 до 20 |
0,3 |
0,5 |
|
св. 20 до 60 |
0,4 |
0,6 |
|
|
25 |
от 0,02 до 20 |
0,3 |
0,5 |
|
св. 20 до 60 |
0,4 |
0,6 |
|
|
св. 60 до 100 |
0,5 |
0,8 |
|
|
св. 100 до 200 |
0,5 |
0,8 |
|
|
500 |
от 0,02 до 60 |
0,4 |
0,6 |
|
св. 60 до 100 |
0,5 |
0,8 |
|
|
св. 100 до 200 |
0,5 |
0,8 |
|
Таблица 3
|
Несущая частота, МГц |
Амплитудный шум и фон сигналов, ΔМШ, % (эфф) |
|||
|
в полосе (0,3 ÷ 3,4) кГц |
в полосе (0,02 ÷20) кГц |
в полосе (0,02 ÷ 60) кГц |
в полосе (0,02 ÷200) кГц |
|
|
500 |
0,01 |
0,02 |
0,035 |
0,06 |
|
25 |
0,007 |
0,015 |
0,025 |
0,045 |
|
4 |
0,01 |
0,02 |
0,035 |
– |
Величина сопутствующей фазовой модуляции в АМ сигналах на несущих частотах 4 и 25 МГц и модулирующих частотах до 20 кГц не превышает 0,00005 рад/%.
Номинальные значения фиксированных модулирующих частот встроенного генератора, кГц, 0,02; 0,03; 0,055; 0,09; 0,4; 1; 6; 20; 30; 60; 100; 200. Коэффициент гармоник встроенного модулирующего генератора не более (0,03…0,05) %.
Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 0,5) Гц.
Потребляемая мощность не более 50 В∙А.
Средняя наработка на отказ не менее 12000 ч.
Масса (кг): 22
Габариты (мм): 488x475x210
