Особенности
- Общая функциональность «4 в 1»: ACW/ DCW/ IR/ GC;
- Выходная мощность 150 ВА, выходной усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования;
- Испытание переменным напряжением до 5 кВ. частота 50/ 60 Гц;
- Испытание постоянным напряжением до 6 кВ;
- Измерение сопротивления изоляции до 10 ГОм;
- Встроенный 8 канальный сканер: режимы H и L (Return);
- Разрешение: 10 мкА по току, 10 В по напряжению;
- Детектор токов утечки (ARC), установка ВВ напряжения при отключенной нагрузке, регулировка Uтеста в ходе испытани;
- Микропроцессорное управление, высокая стабильность U теста;
- Режимы тестирования: «Ручной»/ «Авто» (таймер);
- Экспорт/импорт параметров настройки через USB-накопитель для переноса на тестеры аналогичной модели;
- Графический цветной TFT дисплей (диагональ 10,9 см);
- Световая и звуковая индикация (состояние, результат теста);
- Внутренняя память: 501 ячейка (профили настроек в режиме MANU/ручной);
- Интерфейсы: RS-232, USB (2, в т.ч. USB-TMC);
- Порт «I/O» (аналоговые цепи управления - пуск, остановка).
Технические характеристики
| Параметр | Значение |
| Испытание переменным током | |
| Испытательное напряжение | 0,05 кВ…5 кВ; частота 50/60 Гц (в зависимости от сети питания) |
| Погрешность установки | ± (1 % + 5 В) |
| Разрешение | 1 В |
| Максимальная мощность | 150 ВА (5 кВ/ 30 мА) |
| Максимальный ток | 30 мА (0,5 кВ < U ≤ 5 кВ), 5 мА (0,05 кВ ≤ U ≤ 0,5 кВ) |
| Диапазон установки тока | 0,001…30 мА |
| Погрешность установки | ± (1,5 % + 30 мкА) |
| Разрешение | 1 мкА (0,001…9,999 мА)/ 10 мкА (10,00…30,00 мА) |
| Форма напряжения U исп | Синусоидальная (50/ 60 Гц – выбирается) |
| Испытание постоянным током | |
| Испытательное напряжение | 0,05 кВ…6 кВ |
| Погрешность установки | ± (1 % + 5 В) |
| Разрешение | 1 В |
| Максимальная мощность | 50 Вт (5 кВ/ 10 мА) |
| Максимальный ток | 10 мА (0,5 кВ < U ≤ 6 кВ), 2 мА (0,05 кВ ≤ U ≤ 0,5 кВ) |
| Диапазон установки тока | 0,001 мА…10 мА |
| Погрешность установки | ± (1 % + 1 мкА) при Iуст < 1 мА; ± (1 % + 10 мкА) при Iуст ≥ 1 мА |
| Разрешение | 0,1 мкА (0,1 мкА…999,9 мкА); 1 мкА (1 мкА… 9,999 мкА); 10 мкА (10,00 мА) |
| Измерение сопротивления изоляции | |
| Тестовое напряжение | 50…1000 В |
| Погрешность установки | ± (1 % + 5 В) |
| Разрешение | 1 В |
| Диапазон измерений | 0,1 МОм…10 ГОм |
| Погрешность измерения | ± 5 % (Базовая) |
| Общие данные | |
| Время испытания (Таймер) | 0,3…999,9 с или непрерывно |
| Погрешность установки | ±1*10-4 + 20 мс |
| Задержка запуска | 0,0…999,9 с |
| Дисплей | Цветной графический TFT- дисплей (10,9 см) |
| Напряжение питания | ~100 - 240 В ± 10 %, 50 / 60 Гц (потребляемая мощность ≤400 ВА) |
| Интерфейс | RS-232, USB (2 host/ device), I/O – аналоговое управление |
| Память | 501 ячейка (до 99 ручных тестов в режиме автотеста /AUTO) |
| Сканнер | 8 Каналов, Статусы: H, L, Х (Выключенно) |
| Габаритные размеры | 320 х 120 х 435 мм |
| Масса | 11 кг |
Комплект поставки
| № | Наименование | Количество |

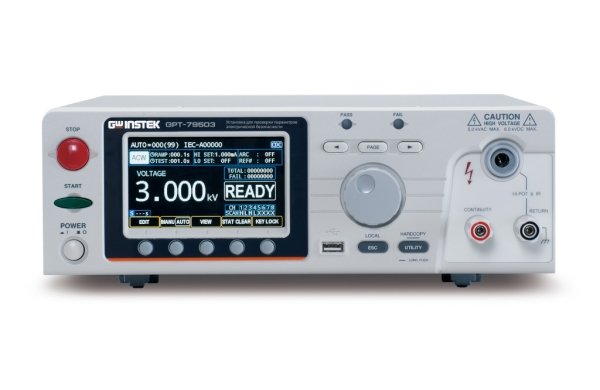

| 1 | Установка для проверки параметров электрической безопасности GPT-79513 | 1 |
| 2 | Комплект измерительных проводов (1 - GHT-115) | 1 |
| 3 | Измерительный кабель (1 - GHT-116B - черный) | 1 |
| 4 | Измерительный кабель (1 - GHT-116R - красный), | 1 |
| 5 | Шнур питания | 1 |
| 6 | Руководство по эксплуатации | 1 |
