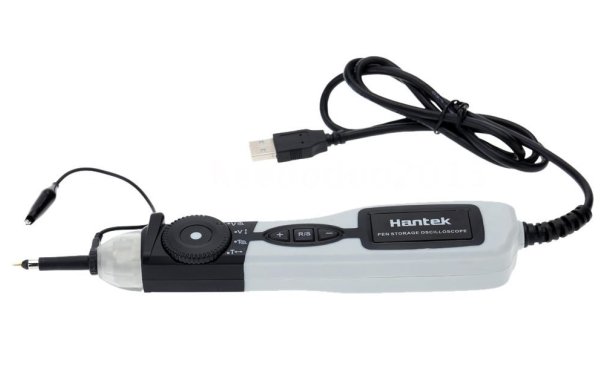

Бюджетный осциллограф-ручка с продвинутыми возможностями. Имеет полосу пропускания в 20Мгц, на уровне самого бюджетного USB пробора 6022BE, но при этом входная цепь оснащена реле и полоса пропускания одинаковая на всех значениях V/div, а также обеспечивается как открытый вход, так и закрытый.
Модель не имеет стандартного разъема BNC для щупа, поэтому использование других щупов невозможно.
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами.
- Высокая производительность, частота дискретизации 96 МГц в реальном времени, полоса пропускания 20МГц.
- ОС: Windows XP ,VISTA,7.
- 23 функции измерения.
- FFT
- К одному компьютеру можно подключать несколько устройств
- Защита входа до 100В.
ХАРАКТЕРИСТИКИ УСТРОЙСТВА
| Каналов | 1 |
| Импеданс | 1 Мегаом 25пФ |
| Режимы | AC/DC/GND |
| Вертикальное разрешение | 8 бит** |
| Диапазоны | 20 мВ-50В |
| Точность по постоянному току | ±3%*** |
| Временные диапазоны | 1 нс-5000с |
| Управление вертикальным положением | Да |
| Защита входа | Диод |
| Автонастройка | Да (от 30Гц до 20Мгц) |
| Режимы триггера | авто, нормальный, одиночный |
| Наклон триггера | +/- |
| Управление уровнем триггера | Да |
| Типы триггера | По растущему фронту, по спадающему фронту |
| Размер буффера | 10 КБ - 1М |
| Полоса пропускания | до 20МГц |
| Частота дискретизации (выборок в секунду) | 96 Мгц |
| Измерения курсором | Да |
| Питание | USB |
ОСОБЕННОСТИ
В данном устройстве синхронизация реализована на программном уровне на стороне программного обеспечения Windows. В связи с этим позиция сигнала в окне зависит от места обнаружения условия синхронизации в буфере данных. Поэтому слева от точки синхронизации (триггера) может отсутствовать сигнал в полном для отображения окне объеме.
