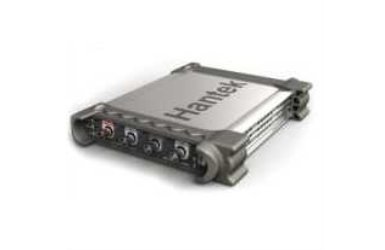

USB осциллограф HANTEK Electronic DSO-3064 KIT VII

Артикул: 1-356908

  • Набор для диагностики автомобилей
  • Первичная диагностика (пусковая)
  • Работа зажигания (Ток/Напряжение)
  • Сенсоры (Воздушный поток, распредвал, коленвал)
  • Диагностика шины (CAN)
  • Потребление, производительность (бензин и дизель)
  • Запуск и зарядка (цепи зарядки, ток/напряжение)


  • Набор для диагностики автомобилей
  • Первичная диагностика (пусковая)
  • Работа зажигания (Ток/Напряжение)
  • Сенсоры (Воздушный поток, распредвал, коленвал)
  • Диагностика шины (CAN)
  • Потребление, производительность (бензин и дизель)
  • Запуск и зарядка (цепи зарядки, ток/напряжение)



4. Спецификации



Режим dso-3064 KIT VII
Вертикальные Каналов 4
Аналоговая полоса пропускания 60 МГц
Время нарастания (Rise Time) 5.8 нс
Входной импеданс Сопротивление: 1M; Емкость: 15 pF
Входная чувствительность 10мВ/деление до 5В/деление
Связь на входе AC, DC and GND
Вертикальное разрешение 8 бит
Максимальное входное напряжение 400В (Пик DC+AC)
Горизонтальные Дискретизация реального времени 200 МГц (1 канал), 100Мгц (при активности 2,3 или 4 каналов)
Диапазоны времени 5 нс/деление до 1000 с/деление
Память 10К-16М замеров на канал
Точность базы времени ±50ppm
Триггер Источники CH1, CH2, CH3, CH4, EXT
Режимы Фронт, Пульс, Альтернативный, Видео
Режим X-Y Вход X Канал 1
Вход Y Канал 2
Сдвиг фазы Максимум 3 градуса
Курсоры и измерения Измерения напряжения Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
Измерения времени Частота, Период, Время нарастания, Время спада,Ширина импульса, Ширина провала, Рабочий цикл
Измерение задержки Измерение задержки от края нарастания на канале 1 до края нарастания на канале 2, Измерение задержки от края спада на канале 1 до края спада на канале 2
Курсорные измерения Ручные, Отслеживающие, Автоматические
Обработка сигнала   CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование
Интерфейс USB USB 2.0 Full Speed
Опционально WIFI, LAN
Питание Питание от сети AC 100V ~ 240V, 50Hz ~ 60Hz; DC Вход: 8-36DC, 1A
Механика Размеры 255 x 190 x 45 (мм)
Вес 1 Кг
