Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!

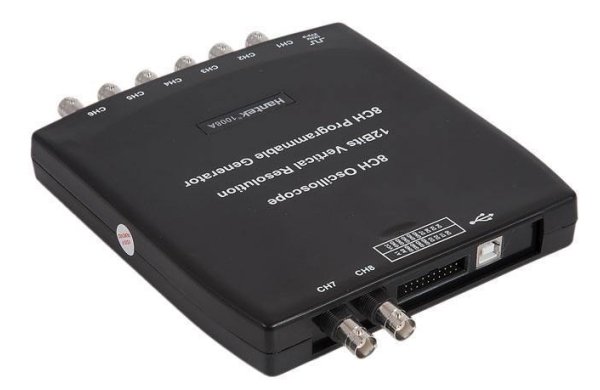

Высокоэффективный 8 канальный осциллограф с частотой дискретизации 2.4 Мгц, вертикальным разрешением 12 бит и встроенным 8 канальным программируемым генератором.
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
- ОС: Windows XP ,VISTA,7.
- Более 20 функций измерения.
ХАРАКТЕРИСТИКИ УСТРОЙСТВА
| РЕЖИМ ОСЦИЛЛОГРАФА | |
| Каналов | 8 |
| Импеданс | 1 Мегаом 25пФ |
| Режимы развязки | DC |
| Вертикальное разрешение | 12 бит** |
| Диапазоны | 10 мВ-5В, 8 шагов |
| Временные диапазоны | 1 нс/деление-20000с/деление |
| Защита входа | Диод |
| X-Y | Да (CH1 - x, CH2 - y) |
| Типы триггера | По растущему фронту, по спадающему фронту |
| Источник триггера | CH1 - CH8 |
| Размер буффера | 4 КБ |
| Полоса | 100 Кгц |
| Частота дискретизации (выборок в секунду) | 2.4 Мгц на 1 канал (300КГц при 8 каналах) |
| Измерения курсором | Да |
| Максимальное напряжение на входе | 35В |
| РЕЖИМ ГЕНЕРАТОРА | |
| Каналов | 8 |
| Уровень сигнала | LVTTL |
| Частота | 0-250Khz |
| ОБЩИЕ | |
| Питание | USB |
| Габариты | 185 x 150 x 27 мм |
| Вес | 350г |
**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)
