Описание

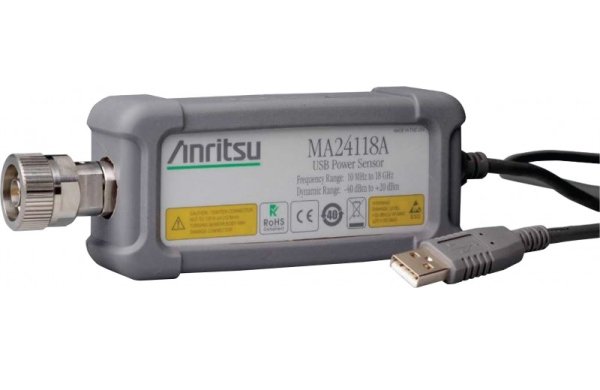

Anritsu MA241xxA - высокочастотный USB-датчик поглощаемой мощности, который может выполнять высокоточные измерения в частотном диапазоне от 10 МГц до 26 ГГц в зависимости от модели в динамическом диапазоне 60 дБ. Частотный диапазон модели MA24108A: 10 МГц – 8 ГГц; модели MA24118A: 10 МГц – 18 ГГц; модели MA24126A: 10 МГц – 26 ГГц. В датчике применена архитектура «двойного пути», что позволяет проводить истинные среднеквадратичные измерения в широком частотном диапазоне и с динамическим диапазоном от 0,1 мкВт до 100 мВт (от -40 дБм до +20 дБм). Датчик используется для измерения средней мощности гармонических, мультитональных сигналов и сигналов с дискретной модуляцией (манипуляцией), используемых во всех основных диапазонах сотовой связи и СВЧ-системах типа «точка-точка», а также в аэрокосмических и оборонных системах.
Измеритель мощности оснащен встроенными внутренним и внешним запуском, что позволяет проводить многослотовые измерения TDD (разделенных по времени) сигналов, которые применяются в GSM, WiMAX и TD-CDMA стандартах, а также измерения мощности всплеска периодических и непериодических сигналов. Возможность измерить сигнал мощностью до +33 дБм делает Anritsu MA241xxA идеальным инструментом для проведения широкоамплитудных измерений.
Высокая точность измерения средней мощности модулированных сигналов обеспечивается оптимизацией обратных потерь датчика, а также микросхемой, которая содержит все калибровочные данные. Необходимые корректировки, такие как частота или температура происходят в микропроцессоре. Стандарты, которые используются для калибровки датчика лицензированы национальным институтом стандартов и технологий (NIST), что делает Anritsu MA241xxA идеально подходящим для аэрокосмических приложений и нужд министерства обороны.
Anritsu MA241xxA может использоваться вместе с портативными анализаторами Anritsu, включая E-серию Site Master, BTS Master, Spectrum Master и VNA Master для тестирования базовых станций, выходной мощности СВЧ передатчиков и для одновременного анализа мощности нескольких антенн в непрерывном режиме. Датчик также совместим с экономичным анализатором спектра Anritsu MS2721B.
Работа с ПК
Anritsu MA241xxA предназначен для работы в паре с ПК под управлением Microsoft Windows при подключении с помощью USB кабеля. Датчик поставляется с приложением PowerXpert (версия 2.0 или выше), которое служит для отображения данных, анализа и контроля датчика. Программное обеспечение представляет собой дисплей на ПК, который похож на традиционный измеритель мощности и позволяет одновременно выводить на экран до 8-ми разных измерений (датчиков). Приложение выполняет следующие функции: запись данных, построение графиков зависимости мощности от времени и таблиц коррекции, которые позволяют производить быстрые и точные измерения.
Anritsu MA241xxA отличается высокой производительностью и надежностью, полностью отвечает требованиям, предъявляемым к датчикам данного типа. Устройство найдет широкое применение у сотовых операторов, системных интеграторов, на производстве СВЧ компонентов, у производителей базовых станций, телефонов и другого оборудования.
Основные характеристики
- Частота: 10 МГц – 18 ГГц
- Видеополоса: 50 кГц
- Динамический диапазон: от -40 дБм до +20 дБм
- КСВ: от 1,12 до 1,35 (в зависимости от частоты)
- Время нарастания: менее 8 мкс
- Погрешность измерения: от 3% до 4% (в зависимости от частоты)
- Разъем: до 8 и 18 ГГц - N(m), до 26 ГГц - K(m)
