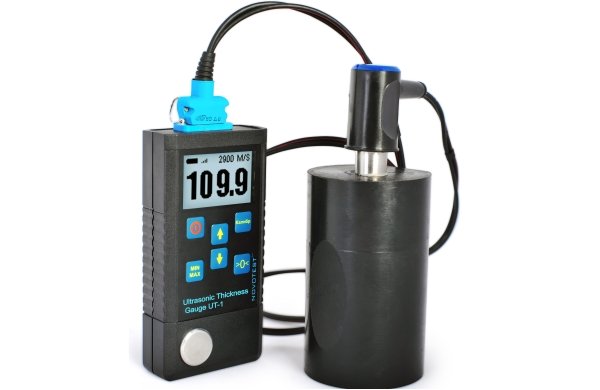

| Ультразвуковой толщиномер NOVOTEST УТ-1 используется для измерения толщины сталей и сплавов, стекла, пластика и других полимерных материалов, чугуна и иных материалов с односторонним доступом к объекту контроля. Измерение толщины ультразвуковым методом производится с использованием контактной жидкости (циатим, масло, солидол, вода и др.) Ультразвуковые толщиномеры незаменимы, если необходимо измерить толщину изделия или конструкции при наличии доступа только с одной стороны. Типовые объекты контроля - емкости, трубы, сосуды, листовой металл, резервуары, строительные металлоконструкции, различные изделия сложной формы. |
НАЗНАЧЕНИЕ:
Измерение толщины:
- изделий из металла и конструкций, имеющих односторонний доступ
- разнообразных конструкций: резервуаров, емкостей, труб, сосудов, а также конструкций, имеющих грубую корродированную поверхность
- объектов, выполненных из полимерных материалов (полимерное литье, пластиковые трубы)
- стеклянных изделий
- чугунных изделий и конструкций, из нержавеющей стали и других материалов, имеющих крупнозернистую структуру
Скорость распространения ультразвука в разнообразных материалах.
ОСОБЕННОСТИ:
- возможность контролировать толщину объекта с односторонним доступом
- измерение даже грубых корродированных поверхностей
- функция подключения разнообразных преобразователей, в зависимости от материала
- функция автоматического определения типа подключенного преобразователя и возможность загрузки необходимых настроек из памяти прибора
- возможность быстрой настройки ультразвукового толщиномера на объект, исходя из скорости ультразвука, либо из толщины
- режим задержки в призме (компенсации нуля преобразователя)
- наличие графического индикатора с подсветкой
Технические характеристики
| Диапазон измеряемых толщин (в зависимости от типа датчика), мм | 0,8 ... 300 |
| Диапазон установки скорости ультразвука, м/с | 1000-9999 |
| Дискретность отсчета на цифровом индикаторе, мм | 0,1 |
| Время установления показаний, с, не более | 2 |
| Основная погрешность измерения, мм | ±(0,001Т+0,1) |
| Габаритные размеры, мм | 120х60х25 |
| Рабочий диапазон температур, ° С | от -5 до + 40 |
| Питание | 2 элемента питания типа ААА |
| Время непрерывной работы, ч, не менее | 10 |
| Масса электронного блока с батареей, не более, кг | 0,2 |

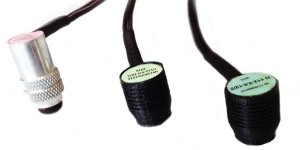

Технические характеристики преобразователей:
Стандартные датчики:
| Тип датчика | Диапазон |
| П112-10-6/2 | 0,8 - 30 мм |
| П112-5-10/2 | 1,0 - 75 мм |
| П112-2,5-12/2 | 2,5 - 300 мм |
Комплект поставки
- электронный блок толщиномера
- 1 стандартный преобразователь (на выбор покупателя)
- 2 аккумулятора с зарядным устройством
- паспорт-руководство пользователя
- упаковочная тара.
Дополнительные опции для заказа:
- свидетельство о поверке
- дополнительные преобразователи
- дополнительные аккумуляторы
- дополнительное зарядное устройство
Работа с прибором
 |
 |
|

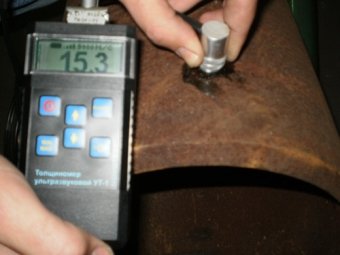

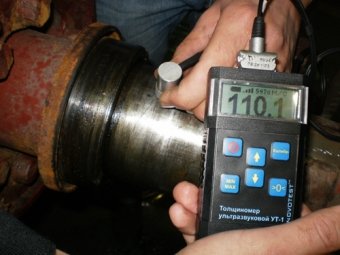

| Контроль толщины стенки трубы с грубой и корродированной поверхностью | Измерение толщины валов и циллиндрических изделий | |
 |
 |
|

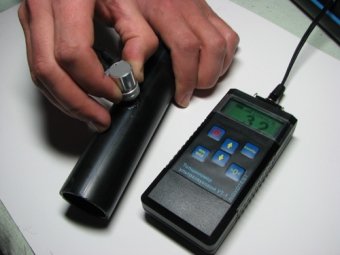

| Измерение толщины стекла и стекляных изделий | Измерение толщины пластиковых труб |
Видео о приборе
Ультразвуковой толщиномер NOVOTEST УТ1 общий обзор портативного ультразвукового толщиномера NOVOTEST УТ1: внешний вид, корпус, основные функции, меню измерения и комплектация.
Измерение ультразвуковым толщиномером NOVOTEST УТ1: настройка датчика и скорости ультразвука, проведение измерения толщины металла.
