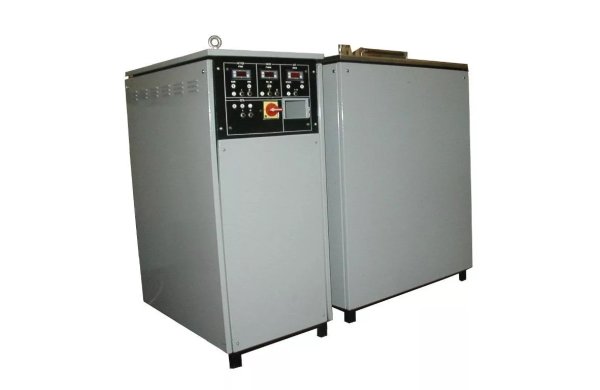

Установка ультразвуковой очистки КРИСТАЛЛ-50

Транспортер для перемещения технологической тары "КРИСТАЛЛ"

Назначение:

Установка предназначена для очистки от технологических и эксплуатационных загрязнений (СОЖ, масел, полировальных, шлифовальных паст, металлической стружки после механообработки, металлической и стеклянной пыли, травильного шлама и известковых отложений и других загрязнений, непрочно связанных с основой) в водных растворах ТМС с применением ультразвука деталей сложного профиля и точной механики, капилляров и изделий с глубокими сквозными каналами (форсунки, иглы, фильеры), изделий из тонкой металлической сетки, изделий электронной техники и других изделий.

Область применения:

Предприятия радиоэлектронной, часовой, ювелирной, авиационной промышленности, механические, машино- и приборостроительные заводы, медицинские учреждения.

Технические характеристики:

• Электропитание:
  тип питающей сети и системы заземления -ТT
  напряжение (однофазное с нулевым рабочим и нулевым защитным проводами), В- 380±10%
  частота, Гц -50 ± 2 %
• Максимальная потребляемая электрическая мощность, кВт - не более 10,5
• Выходная ультразвуковая электрическая мощность, кВА - 1,05 ±0,1
• Рабочая частота ультразвука, кГц - 44 ± 4,4
• Температура моющего раствора (регулируемая, с шагом 1°С):
  в ванне, °С (30 – 70)±7
  в баке, °С (35 – 75)±5
• Продолжительность очистки в ванне ультразвуковой (регулируемая, с шагом 1 мин), мин - (1–60)±2%
• Ёмкость рабочей ванны до уровня перелива, л - 50 ±2,5
• Ёмкость бака до уровня залива (перелива), л, не более - 115 (120)
• Внутренние размеры рабочей ванны до перелива, мм - (600×357×220) ±5
• Внутренние размеры корзины, мм, не менее - 470×312×110
• Максимальная разовая распределенная загрузка изделий в корзину, кг - 15
• Габаритные размеры (длина× ширина× высота), мм, не более:
  ванны ультразвуковой 850×815×1176
  устройства управления 470×789×1114
• Площадь, занимаемая установкой, с учетом зоны обслуживания, м2, не более 3,2
• Масса установки и её составных частей, кг, не более - 240
  ванны ультразвуковой - 135
  устройства управления - 105

Физические процессы:

Принцип очистки загрязнений в УЗВ основан на применении высокочастотных колебаний представляющих собой упругие волны, поступающие с частотой свыше 16000 раз в секунду и распространяющиеся в жидкостях и твердых телах. УЗ излучатель жестко закреплен на внешней стороне емкости благодаря чему сама емкость становится резонансным передатчиком, а жидкость, находящаяся в ней имеет одинаковую интенсивность колебаний. Под воздействием УЗ колебаний частички жидкости совершают возвратно-поступательные движения « от источника излучения к очищаемому изделию и обратно ». При этом возвращающиеся обратно частички сталкиваются с частичками, движущимися вперед. И на кратчайшем пути возникает очень большое ускорение частиц с быстро меняющимися величинами давления, что влечет за собой микро разрыв жидкости. Этот процесс называется кавитация. И когда это происходит на границе « жидкость – очищаемое изделие» жидкость «разрываясь» сбивает с изделия частички загрязнения, а затем, отражаясь, образует кавитационный пузырек, который втягивает эти частички в себя. Сила микро разрыва возникающего при разнице давлений на границе жидкость – очищаемое изделие равна ~ 600 атмосфер.
А так, как, такие кавитационные пузырьки возникают на всей поверхности очищаемого изделия, то происходит повсеместная очистка. В любом, даже в самом трудно доступном месте изделия (не замкнутом), куда может проникнуть моющий раствор (жидкость), при погружении изделия в УЗВ происходит процесс кавитации) Так же, ультразвуковые колебания могут служить для ускорения (катализации) химических процессов и использоваться для смешивания (эмульгирования) трудно смешиваемых жидкостей (например, спирт – молоко).

Химические процессы:

Под воздействием ультразвуковых колебаний происходит интенсификация химических реакций на среду загрязнений. УЗВ является источником механического воздействия, источником химического воздействия на загрязнения является моющий раствор (жидкость) находящийся в УЗВ, действие которого, многократно усилено ультразвуковыми колебаниями. При этом, правильно подобранный моющий раствор может существенно сократить, как затраченное на очистку время так и улучшить качество очистки изделия. Например: если ваше изделие требуется очистить от жиро масляных загрязнений, то лучше использовать щелочные растворы, если изделие требуется очистить от ржавчины или сильных нагаров, то потребуется слабокислотный раствор. Иногда бывает достаточно промыть изделие в простой воде. Так же нужно сказать, что температура раствора может влиять, как на качество, так и на продолжительность очистки. Например: щелочные и кислотные растворы гораздо эффективнее «работают» при температуре 50-60 С. Наши УЗВ оснащены термостатом, с возможностью нагрева и регулировки температуры раствора при которой происходит очистка изделия.
