Назначение прибора
Приборы предназначены для раздельного измерения энергетической освещённости в областях УФ-спектра:
- (200 ÷ 280) нм — зона УФ-С;
- (280 ÷ 315) нм — зона УФ-В;
- (315 ÷ 400) нм — зона УФ-А.
Отличитенная особенность от модели "ТКА-ПКМ"(13): в диапазоне измерения для зоны УФ-С с единицы мВт/м², измерения кратковременные. При длительных временных измерениях возможна деградация датчика.
Также по требованию заказчика прибор может выпускаться со следующими вариантами исполнения:
«ТКА-ПКМ»(12/А) — зона УФ-А; Техническое описание (*.pdf)
«ТКА-ПКМ»(12/В) — зона УФ-В; Техническое описание (*.pdf)
«ТКА-ПКМ»(12/С) — зона УФ-С; Техническое описание (*.pdf)
«ТКА-ПКМ»(12/А,В) — зоны УФ-А, УФ-В.
Основные технические характеристики
Диапазоны измерений энергетической освещённости:
| в зоне УФ-С | 1,0 ÷ 20 000 мВт/м² |
| в зонах УФ-А, УФ-В | 10 ÷ 60 000 мВт/м² |
| Основная относительная погрешность измерений энергетической освещённости (не более) | ± 10,0 % |
| Погрешность нелинейности энергетической характеристики (не более) | ± 3,0 % |
| Погрешность, обусловленная пространственной характеристикой фотометрической головки прибора, в диапазоне от 0° до 10° (не более) | ± 4,0 % |
| Погрешность градуировки по источнику УФ-излучения - ртутной лампе высокого или низкого давления (не более) | ± 5,0 % |
| Угол поля зрения - в зоне УФ-A - в зоне УФ-B - в зоне УФ-С |
± 30,0° ± 25,0° ± 20,0° |
При работе с трубчатыми лампами, угловые параметры которых превышает 150, необходимо умножить измеренное значение на дисплее устройства на соответствующем значение поправочного коэффициента К, чтобы избежать систематических ошибок измерения.
Корректирующего коэффициента приведены в таблице:
| Угловые размеры светильника, град | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| K (коэффициент коррекции) | 1,05 | 1,07 | 1,09 | 1,13 | 1,16 | 1,19 | 1,21 | 1,25 | 1,3 |
Условия эксплуатации прибора
| Температура окружающего воздуха | от 0 до +50 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25°С | до 98 % |
| Атмосферное давление | 80 ÷ 110 кПа |
Габаритные размеры
| Измерительный блок (не более) | 125 х 70 х 28 мм |
| Фотометрическая голова (не более) | 155 х 46 х 53 мм |
| Масса прибора (не более) | 0,43 кг |
| Элемент питания - типоразмер батареи «Крона» | 9 В |
Область применения прибора
Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест.
Комплектация:

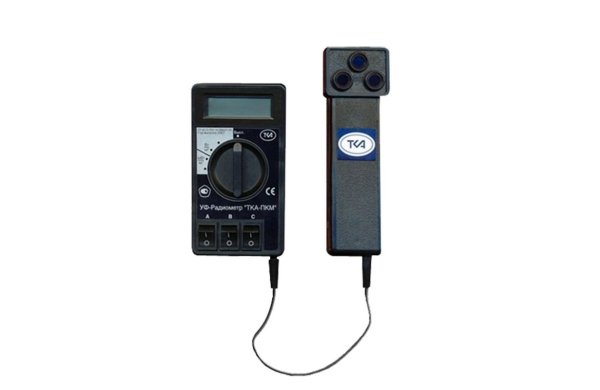

- Прибор комбинированный «ТКА-ПКМ»(12)
- Элемент питания типа “Крона” (6F22)
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
Существенные преимущества перед аналогами
Использование одной несменной фотометрической головки для измерения излучения в трёх спектральных диапазонах, компактность и удобство в эксплуатации.
Разъяснения по использованию терминов при измерении ультрафиолетового излучения
Энергетическая освещенность (облученность) и интенсивность источников ультрафиолетового излученияявляются параметрами, для измерения которых подходит одно и то же средство измерения... (перейти к статье).
Сертификат ''ТКА-ПКМ'' (*.jpg)
Описание типа ''ТКА-ПКМ'' (*.rar)
Методика поверки ''ТКА-ПКМ'' (*.zip)
Руководство по эксплуатации ''ТКА-ПКМ''(12) (*.pdf)
Вы можете купить Трехканальный УФ-Радиометр "ТКА-ПКМ"(12) с поверкой на сайте производителя приборов НТП "ТКА"по доступной цене. Трехканальный УФ-Радиометр "ТКА-ПКМ"(12) с поверкой: описание, фото, характеристики, отзывы покупателей, инструкция и дополнительные принадлежности.
Прибор поочередно регистрирует участи спектра, разбитые согласно принятой классификации на зоны, что очень удобно - не надо менять датчики, все измерения в одной точке пространства. -1 за общеизвестную погрешность, которой грешать все интегральные УФ-радиометры, влияние паразитной облучённости в районе 750 нм. Получили поправочные рекомендации от производителя. +1 за техническую поддержку и надежность измерителя. С успехом используется и в области науки и в бытовом ракурсе (качество солнечных очков).
