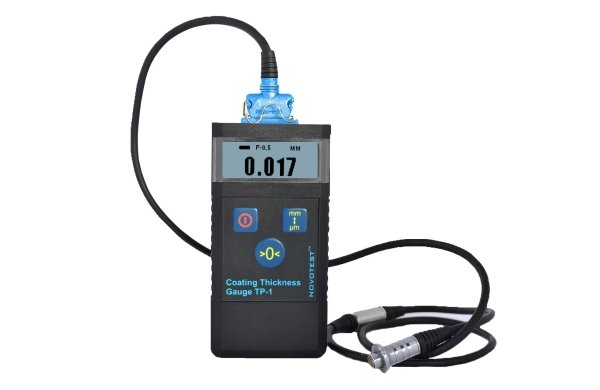

Толщиномер покрытий NOVOTEST ТП-1

Артикул: 1-363320

  • является универсальным компактным прибором для измерения толщины диэлектрических и электропроводящих покрытий на ферромагнитных и неферромагнитных металлах.
  • при подключении срециализированных датчиков измеряет также температуру, влажность, точку росы и шероховатость поверхностей.
  • универсальность - измерение толщины диэлектрических и гальванических покрытий на магнитных и немагнитных металлах и сплавах
  • большой диапазон измеряемых толщин (0-60 мм)
  • удобная и простая эксплуатация прибора
  • минимум элементов, управляющих толщиномером покрытий
  • наличие графического контрастного индикатора с автоматической подсветкой



Толщиномер покрытий NOVOTEST ТП-1 является универсальным компактным прибором для измерения толщины диэлектрических и электропроводящих покрытий на ферромагнитных и неферромагнитных металлах. При подключении срециализированных датчиков измеряет также температуру, влажность, точку росы и шероховатость поверхностей.

НАЗНАЧЕНИЕ:

Измерение толщины:

  • диэлектрических и гальванических покрытий на сталях и других ферромагнитных основаниях: пластиковые, лакокрасочные, мастичные, анодноокисные, тефлоновые, радиопоглощающие;
  • диэлектрических и гальванических покрытий на цветных металлах и других неферромагнитных сплавах: пластиковые, мастичные, лакокрасочные, тефлоновые, радиопоглощающие, анодноокисные и тп;
  • битумных, мастичных и других толстослойных диэлектроческих защитных покрытий на различных металлах и сплавах (ферромагнитных и неферромагнитных);

Измерение влажности, точки росы, температуру в процессе проведения окрасочных работ.

Оценка шероховатости поверхности

ОСОБЕННОСТИ:

  • универсальность - измерение толщины диэлектрических и гальванических покрытий на магнитных и немагнитных металлах и сплавах
  • большой диапазон измеряемых толщин (0-60 мм)
  • удобная и простая эксплуатация прибора
  • минимум элементов, управляющих толщиномером покрытий
  • наличие графического контрастного индикатора с автоматической подсветкой
  • функция автоматического распознавания различных типов датчиков и индикация подключенного датчика
  • возможность постоянно контролировать состояние заряда батареи прибора
  • показания в мм и мкм
  • подключение достаточного числа датчиков разных типов к одному толщиномеру
  • режим калибровки для настройки толщиномера на разные материалы
  • функция встроенного режима термокомпенсации для увеличения стабильной температуры замеров

Технические характеристики

Диапазон измеряемых толщин (в зависимости от типа датчика) 0 мкм ... 60 мм
Габаритные размеры, мм 120х60х25
Рабочий диапазон температур, ° С -5С...+40С
Питание 2 элемента питания типа ААА
Время непрерывной работы, ч, не менее 20
Масса электронного блока с батареей, не более, кг 0,2

Технические характеристики датчиков (преобразователей):

Покрытия на сталях (диэлектрические и электропроводящие покрытия на ферромагнитных металлах и сплавах)

Тип датчика датчик Ф-0,3* датчик Ф-0,5 датчик Ф-2 датчик Ф-5
Толщина покрытия 0-300 мкм 0-500 мкм 0-2000 мкм 0-5000 мкм
Погрешность измерений ±(3% + 1 мкм) ±(3% + 1 мкм) ±(3% + 2 мкм) ±(3% + 2 мкм)
Минимальная толщина основания 1 мм 1 мм 1 мм 1 мм
Минимальный диаметр основания 40 мм 40 мм 40 мм 50 мм
Габаритные размеры датчика ?5х40 мм ?8х15 мм ?10х35 мм ?18х40 мм

Покрытия на немагнитных металлах (диэлектрические покрытия на неферромагнитных металлах и сплавах)

Тип датчика датчик НФ-0,5 датчик НФ-2
Толщина покрытия 0-500 мкм 0-2000 мкм
Погрешность измерений ±(3% + 2 мкм) ±(3% + 2 мкм)
Минимальная толщина основания 1 мм 1 мм
Минимальный диаметр основания 40 мм 40 мм
Габаритные размеры датчика ?12х35 мм ?12х35 мм

Толстослойные покрытия на металлах (диэлектрические покрытия на ферромагнитных и неферромагнитных металлах и сплавах)

Тип датчика датчик М-12 датчик М-30 датчик М-60
Толщина покрытия 0-12 мм 0-30 мм 0-60 мм
Погрешность измерений ±(3% + 0,02 мкм) ±(3% + 0,03 мкм) ±(3% + 0,05 мкм)
Минимальная толщина основания 2 мм 2 мм 2 мм
Минимальный диаметр основания 120 мм 300 мм 600 мм
Габаритные размеры датчика ?15х50 мм ?40х50 мм ?70х60 мм

Проведение измерений объектов с характеристиками толщины и диаметра основания менее указанных в таблице может потребовать дополнительную калибровку, значительное отступление от указанных параметров невозможно.

Измерение температуры, влажности и точки росы:

Тип датчика Диапазон измерений Погрешность измерений Габаритные размеры датчика, мм

датчик ДТ*

(температуры поверхности и окружающего воздуха)

-50...+125 С ±1 С ?15х45
датчик ДТВР*
(температуры окружающего воздуха, влажности и росы)
влажность: 0-100%
температура: -50...125С
точка росы: -15...40С
±5%
±1 С
±2 С
?15х120

Оценка шероховатости:

Тип датчика Толщина покрытия Погрешность измерений Габаритные размеры датчика, мм
датчик ДШ* 2-300 мкм ±(3% + 2 мкм) ?18х40

*не стандартные датчики (цена отличается от цены стандартных)

Комплект поставки

  • электронный блок толщиномера покрытий
  • один стандартный датчик (на выбор заказчика)
  • комплект мер толщины покрытий
  • эталонное основание
  • 2 аккумулятора (типа ААА)
  • зарядное устройство
  • паспорт
  • упаковочная тара

Дополнительные опции для заказа:

  • свидетельство о поверке
  • дополнительные датчики
  • дополнительные аккумуляторы
  • дополнительное зарядное устройство

Работа с прибором

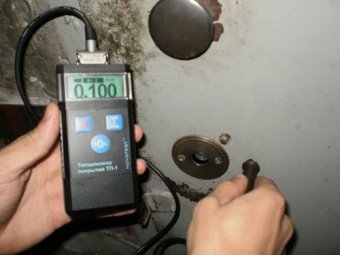

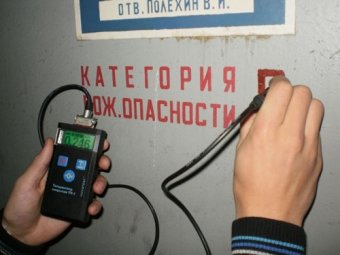

Измерение толщины огнезащитного покрытия   Измерение толщины цинкового (гальванического) покрытий на ферромагнитном основании (черном металле) с использованием датчика Ф-0,5

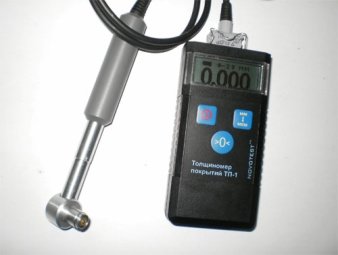

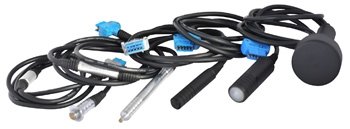

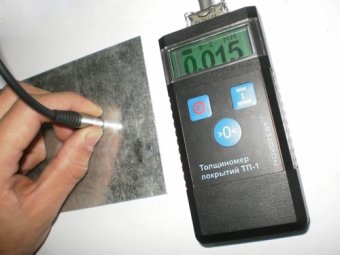

Измерение толщины лакокрасочного покрытий на стальном (ферромагнитном) основании   Специализированные датчики для измерени толщины покрытий в труднодоступных местах

Видео о приборе

Толщиномер покрытий NOVOTEST ТП-1: первое знакомство: назначение, внешний вид, корпус, питание, основные функции, меню и комплектация.



Применение толщиномера покрытий NOVOTEST ТП-1: Включение, настройка на 0 и проведение измерения толщины покрытия портативным толщиномером покрытий NOVOTEST ТП-1.
