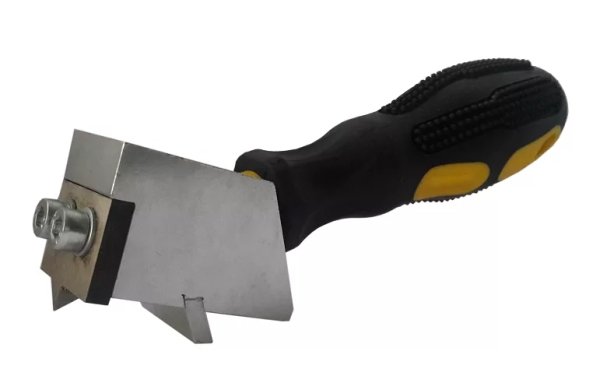

Толщиномер покрытий на любых основания NOVOTEST Нож ТПН-1 является универсальным прибором для измерения толщины покрытий на различных основаниях (неметаллических и металлических) разрушающим методом. |
Толщиномер-нож ТПН-1 в месте измерения толщины покрытия создаёт локальное разрушение (надрез) покрытия. Благодаря специальной форме резака по измерению ширины надреза возможно определить толщину покрытия. Для измерения подойдёт любой переносной измерительный микроскоп с подходящим диапазоном измерения и дискретностью. В комплекте с прибором поставляется 3 резака для различных диапазонов толщины покрытий.
В случае с многослойным покрытием NOVOTEST ТПН-1 позволяет измерить в отдельности толщину каждого слоя. Прибор изготовлен в соответствии - ГОСТ P51694 (метод №5), ISO 2808, ASTM В 4138, DIN EN 1071-2.
НАЗНАЧЕНИЕ:
Определение толщины отвердевших покрытий разрушающим методом:
- на любых основаниях;
- многослойных покрытий.
ОСОБЕННОСТИ:
- соответствие ГОСТ;
- определение толщины покрытий на любых основаниях;
- возможность определения толщины каждого слоя в многослойных покрытиях;
- простой и наглядный способ, не требует специальных навыков для использования;
- три резака в комплекте для различных диапазонов толщины покрытий;
- надежная конструкция;
- специальная опорная пластина для установки прибора параллельно испытываемой поверхности;
- удобная рифленая ручка облегчающая применение прибора.
Технические характеристики
Толщина измеряемого покрытий, мкм | Определяется длиной шкалы микроскопа |
Погрешность измерения | Половина цены деления микроскопа |
Дискретность измерения | Зависит от применяемого ножа |
Габаритные размеры, мм, не более | 150 х 35 х 90 |
Масса, кг, не более | 0,3 |
Резаки*
№ резака | Диапазон измерения толщин, мкм | Точность измерения, мкм |
1 | 0 - 2000 | ±50 |
2 | 0 - 1000 | ±25 |
10 | 0 - 200 | ±5 |
*Таблица для микроскопов с ценой деления 0,1 мм и шкалой 2 мм.
Комплект поставки
- ручка-держатель;
- 3 сменных ножа;
- руководство по эксплуатации;
- упаковка.
Микроскоп в стандартную комплектацию не входит!
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ДЛЯ ЗАКАЗА:
- свидетельство о калибровке;
- измерительный микроскоп;
- дополнительные резаки.
Работа с прибором
МЕТОДИКА ПРОВЕДЕНИЯ ИЗМЕРЕНИЯ:
Необходимо сделать надрез покрытия до основания (подложки), а затем измерить его ширину, пропорциональную толщине покрытия:
- В толщиномер-нож устанавливается резак с необходимым углом заточки.
- Нож прижимается к покрытию и с достаточно сильным нажимом покрытие прорезается до основания, в следствии чего на покрытии образуется V-образный надрез.
- Аккуратно очищается образовавшийся надрез от мусора, кусочком отслоившейся краски.
- Измеряется ширина надреза с помощью микроскопа.
- Определение толщины покрытия происходит путём умножения ширины надреза на соответствующий коэффициент (1; 0.4; 0.1) для применяемого ножа.
