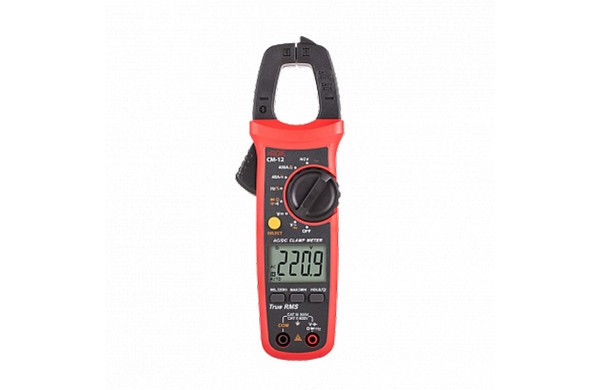

Токовые клещи RGK CM-12

Артикул: 1-383778

  • Переменный и постоянный ток 40 А - 400 A
  • Напряжение постоянного тока 400 мВ - 600 В
  • Напряжение переменного тока/ частота 4 В - 600 В
  • Проверка целостности (прозвонка) электрической цепи и проверка диода 400 Ом - 600 Ом / 4В / 6В
  • Сопротивление 400 Ом - 40 Мом
  • Ёмкость 40 nF - 40 mF
  • Частота 10 Гц - 10 МГц

Цифровые токовые клещи RGK CM-12 используются для измерения силы тока до 400 А в тех случаях, когда недопустимо повреждение изоляции или приостановка работы электросистемы предприятия. Прибор ориентирован на специалистов сферы энергетики, но может с успехом решать и бытовые задачи по проверке оборудования и электропроводки.

Технические особенности



  • Режим отображения пиковых показаний.
  • Фиксации значений на экране кнопкой HOLD.
  • Защита от перегрузки с сигнализацией.
  • Автоотключение через 15 мин. бездействия.

Преимущества клещей



За счет применения в конструкции датчика Холла можно измерять как постоянный, так и переменный ток. Основное преимущество электроизмерительных клещей заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию, что особенно важно для проводников, расположенных за пределами помещений. Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях.

Комплексный замер параметров электросетей



При подключении щупов токоизмерительные клещи RGK CM-12 определяют значения сопротивления, частоты тока, целостность цепи, тестирует диоды и емкость конденсаторов. Расчет коэффициента заполнения будет полезен при работе с импульсным (ШИМ) оборудованием.

Дополнительные функции



Функция NCV детектирует напряжение бесконтактным способом и чаще всего используется для поиска ноля и фазы. Прибор можно перевести в низковольтный режим EFLo, если требуется выявить сигнал в диапазоне 24 - 72 В.

При проверке конденсаторов малой емкости или линий слабого сопротивления результат может искажаться под действием электромагнитных шумов, наводок или потерь на тестовых проводах. Влияние этих эффектов нивелируется за счет сравнения с опорной величиной в режиме REL.

Безопасность



Клещи оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону проводника, двойной изоляцией и соответствуют категориям защищенности CAT II 600В/CAT III 300В. Допускается использование электроизмерительных клещей RGK CM-12 для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей.

  • Переменный и постоянный ток 40 А - 400 A
  • Напряжение постоянного тока 400 мВ - 600 В
  • Напряжение переменного тока/ частота 4 В - 600 В
  • Проверка целостности (прозвонка) электрической цепи и проверка диода 400 Ом - 600 Ом / 4В / 6В
  • Сопротивление 400 Ом - 40 Мом
  • Ёмкость 40 nF - 40 mF
  • Частота 10 Гц - 10 МГц
  • Коэффициент заполнения 0,1% - 99%
  • NCV (бесконтактное детектирование напряжения) EFLo (низкий) Определение напряжения переменного тока более 24 В ± 6 В, EFHI (высокий) Определение напряжения переменного тока более 72 В ± 12 В.
  • Разрядность дисплея 4099
  • Отображение полярности Автоматическое
  • Индикация перегрузки «OL» или «-OL»
  • Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей Дополнительная погрешность ± 1,0%
  • Раскрытие клещей Максимальный диаметр проводника 28 мм
  • Рабочая высота над уровнем моря до 2000 м
  • Рабочая температура и влажность 0°C ... +30°C, не более 80% ; +30°C ... +40°C, не более 75% ; +40°C ... +50°C, не более 45%
  • Температура и влажность хранения -20°C ... +60°C, не более 80%
  • Степень загрязнения 2
  • Питание 2 батарейки ААА 1,5 В
  • Габаритные размеры 205х70х22 мм
  • Масса 195 г
