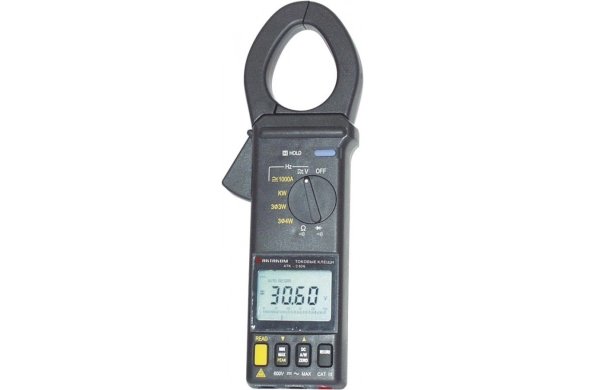

Токовые клещи-ваттметр AKTAKOM АТК-2104

Артикул: 1-9524

Токовые клещи-ваттметр. Измерение активной, реактивной и полной мощности в одно- и трех-фазных сетях, постоянного и переменного (45...500 Гц) тока (0,1...1000 А), постоянного (0,1...600 В) и переменного напряжения (0,1...600 В), cos (φ), сопротивления (1 Ом...10 кОм), частоты (0,1 Гц...5 кГц). True RMS. Фиксация значений, диаметр до 46 мм. Базовая погрешность 0,5%. Графическая шкала, двойной ЖКИ. Габариты 260х93х45 мм. Вес 450 г. RS-232.

Гарантийный срок: 12 месяцев



Токовые клещи-ваттметр AKTAKOM АТК-2104

      Профессиональная модель токовых клещей-ваттметра с возможностью измерения параметров 3-фазных сетей. Имеет встроенный мультиметр, позволяет осуществлять регистрацию данных в ручном и автоматическом режиме, а также передавать данные в ПК через RS-232.

Технические характеристики
Измерение активной мощности, реактивной мощности, коэффициента мощности (PF)
Базовая погрешность 0,5 %
Диаметр обхвата 46 мм
Дисплей Двойной 4-разрядный дисплей ЖКИ с отображением кВт+PF, В+А, А+Гц, В+Гц
Аналоговая шкала 40 сегментов
Измерение пиковых значений, обнаружение помех 1 мс
Проверка диодов
Прозвонка цепи
RS-232
Регистратор на 4000 записей в непрерывном режиме, 25 записей в ручном режиме
Габаритные размеры 260х93х45 мм
Масса 450 г



Измерение мощности

Входной сигнал Разрешение Погрешность Частотный диапазон Максимальное напряжение
U < 130 В, А < 150 А 0,01 ±(3 % + 10 е.м.р.*) 45...500 Гц 600 В /1100 А
U > 130 В, А < 150 А
U < 130 В, А > 150 А
U > 130 В, А > 150 А 0,1 ±(2 % + 1 е.м.р.)

Измерение постоянного тока

Диапазон Разрешение Погрешность Защита от перегрузки
1000 А 0,1 А ±(1,5 % + 10 е.м.р.) 1100 А

Измерение переменного тока

Диапазон Разрешение Погрешность Частотный диапазон Защита от перегрузки
1000 А 0,1 А ±(1,5 % + 5 е.м.р.) 45...500 Гц 1100 А

Измерение напряжения постоянного тока

Диапазон Разрешение Погрешность Входное сопротивление Защита от перегрузки
600 В 0,1 В ±(0,5 % + 5 е.м.р.) 1 МОм 600 В

Измерение напряжения переменного тока

Диапазон Разрешение Погрешность Входное сопротивление Частотный диапазон Защита от перегрузки
600 В 0,1 В ±(0,5 % + 5 е.м.р.) 1 МОм 45...500 Гц 600 Вскз

Измерение сопротивления

Диапазон Разрешение Погрешность Напряжение открытой цепи Защита от перегрузки
10 кОм 1 Ом ±(1 % + 5 е.м.р.) не более 3,2 В 600 Вскз

Измерение частоты

Диапазон Разрешение Погрешность Чувствительность по напряжению Защита от перегрузки
1 кГц 0,1 Гц ±(0,5 % + 5 е.м.р.) 10 В или 10 А 600 В/1100 А
5 кГц 1 Гц



Стандартная комплектация

• Прибор
• Соединительные провода
• Одна батареи 9 В
• Футляр для переноски
• Руководство по эксплуатации
• Габаритные размеры в упаковочной таре 173х65х270, вес 0,86 кг.



Дополнительная комплектация

• Измерительные соединительные кабели PTL904-1 , PTL904-2 , PTL904-3 , PTL904-4 , PTL904-5 ,PTL907-1 ,
 PTL907-2 , PTL908-1 , PTL908-2 , PTL908-3
• Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
• Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
• Магнитный адаптер Актаком АСА-2207 для работы (например, в щитовых)
• Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
• Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
• Переходник-шунт PTL-2172
• Универсальный набор аксессуаров АСА-2907
• Кейс пластиковый герметичный 37-1
• Каталог "Элементы приборных устройств" (измерительные кабели, щупы, насадки и т.п.)
