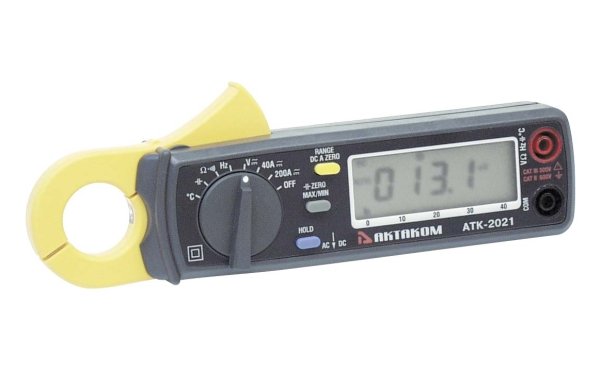

Компактный прибор, имеющий широкий набор функций и обеспечивающий высокую точность измерений. Благодаря своей универсальности, АТК-2021B позволяет заменить сразу несколько измерительных приборов при проверке или наладке электрических цепей.
- Диаметр охвата 23 мм
- 3¾ разрядный ЖКИ( 4032 отсчетов)
- Индикатор выхода за границы диапазона (OL)
- Скорость измерения 3 изм./с для цифровой шкалы, 30 изм./с для аналоговой шкалы
- Режим измерения частоты (фиксируемая чувствительность) и коэффициента заполнения
- Режимы тестирования диодов (проверки p-n переходов) и прозвонки неразрывности цепи
- Измерение температуры с отображением в °С или °F
- Установка «0» одним нажатием кнопки
- Входной импеданс (до 10 МОм)
- Функция удержания показаний (кроме режима прозвонки цепи)
- Одновременная регистрация максимального и минимального показаний(кроме режимов прозвонки цепи и измерения частоты)
- Автоматический и ручной выбор диапазонов измерения
- Автоматическое отключение прибора
Технические параметры
| Диапазон | Разрешение | Точность | Защита |
|---|---|---|---|
| Измерение постоянного тока | |||
| 40 A | 10 мА | ±(1,5% + 2 е.м.р.) | DC 400 А |
| 0-150 A | 0,1 А | ±(1,5% + 2 е.м.р.) | |
| 150-200 A | 0,1 А | ±(1,5% + 3 е.м.р.) | |
| Измерение переменного тока | |||
| 40 A | 10 мА | ±(1,5% + 3 е.м.р.) 50/60 Гц ±(2,5% + 3 е.м.р.) 40-400 Гц |
AC 400 А |
| 0-150 A | 0,1 А | ±(1,5% + 3 е.м.р.) 50/60 Гц ±(2,5% + 3 е.м.р.) 40-400 Гц |
|
| 150-200 A | 0,1 А | ±(1,5% + 3 е.м.р.) 50/60 Гц ±(3,0% + 3 е.м.р.) 40-400 Гц |
|
| Измерение постоянного напряжения (автовыбор диапазонов, входной импеданс 5 МОм, кроме диапазона 400 мВ - 10 МОм) |
|||
| 400 мВ | 0,1 мВ | ±(1,5% + 3 е.м.р.) | DС 800 В |
| 4 В | 0,001 В | ||
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| 600 В | 1 В | ||
| Измерение переменного напряжения (автовыбор диапазонов, входной импеданс 5 МОм) |
|||
| 4 В | 0,001 В | ±(1,5% + 5 е.м.р.) | AС 800 В |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| 600 В | 1 В | ||
| Измерение частоты (чувствительность фиксированная) |
|||
| 1 - 100 кГц | 0,001 - 100 Гц | ±(0,5% + 2 е.м.р.) | AС 600 В |
| Измерение сопротивления (автоматический и ручной выбор диапазонов) |
|||
| 400 Ом | 0,1 Ом | ±(1,5% + 3 е.м.р.) | AС 600 В |
| 4 кОм | 1 Ом | ||
| 40 кОм | 10 Ом | ||
| 400 кОм | 100 Ом | ||
| 4 МОм | 1 кОм | ||
| 40 МОм | 10 кОм | ||
| Измерение емкости (автоматический выбор диапазонов) |
|||
| 40 нФ | 10 пФ | ±(5% + 0,2 нФ) | AС 600 В |
| 400 нФ | 0,1 нФ | ±(3% + 0,2 нФ) | |
| 4 мкФ | 1 нФ | ||
| 40 мкФ | 10 нФ | ||
| 400 мкФ | 0,1 мкФ | ||
| 4000 мкФ | 1 мкФ | ||
| Измерение температуры (автоматический и ручной выбор диапазонов) |
|||
| -40°С - 0°С | 0,1°С | ±(2% + 5°С) | AС 600 В |
| 0°С - 400°С | 0,1°С | ±(0,5% + 1°С) | |
| 400°С - 1200°С | 0,1°С | ±(0,8% + 1°С) | |
| Прозвонка неразрывности цепи (звуковой сигнал ≤40 Ом) |
|||
| 40 - 400 Ом | 0,1 Ом | ±(1,0% + 5 е.м.р.) | AС 600 В |
- Питание 3 В (2 батареи 1,5 В)
- Масса 190 г
- Габаритные размеры 183 х 63,6 х 35,6 мм
