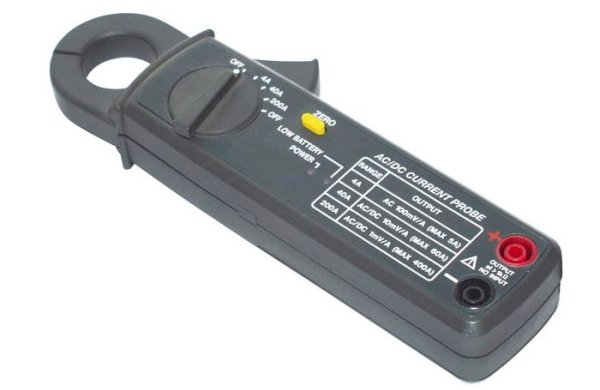

Токовые клещи-адаптер AKTAKOM АТА-2504

Артикул: 1-9498

Токовые клещи-адаптер. Измерение постоянного (10 мА...200 А) и переменного (40 Гц...1 кГц) (1 мА...200 А) тока. Диаметр обхвата 23 мм. Базовая погрешность 1%. Питание 2х1,5 В. Поставляются в кейсе. Габариты 183х61,3х35,6 мм. Вес 190 г.

Гарантийный срок: 12 месяцев



Токовые клещи-адаптер AKTAKOM АТА-2504

      Токовые клещи-адаптер, при подключение к мультиметру, результаты измерений отображаются на дисплее мультиметра, а подключив токовые клещи-адаптер к осциллографу можно исследовать форму сигнала.

Технические характеристики

Три диапазона (4 А, 40 А, 200 А) в каждом из режимов измерений (перем./пост. ток)
Выходной сигнал от 1 до 100 мВ на 1 А (перем./пост. ток)
Частотный диапазон 40 Гц...1 кГц
Датчик на эффекте Холла
Питание 2 батареи по 1,5 В типа АА
Габаритные размеры 183х61х36 мм
Масса 190 г

Постоянный ток

Диапазон Выход Погрешность Чувствительность
0...4 А* 100 мВ/А ±(0,02 Iизм + 0,005 А) 0,1 мВ/1 мА
0...40 А 10 мВ/А ±(0,01 Iизм + 0,02 А) 0,1 мВ/10 мА
0...150 А 1 мВ/А ±(0,01 Iизм + 0,2 А) 0,1 мВ/100 мА
150...200 А 1 мВ/А ±(0,022 Iизм + 0,2 А 0,1 мВ/100 мА

* на диапазоне 4 А выходное напряжение может колебаться в пределах 0,4 мВ

Переменный ток (при частоте 40 Гц...1 кГц)

Диапазон Выход Погрешность Чувствительность
0...4 А 100 мВ/А ±(0,02 Iизм + 0,005 А) 0,1 мВ/1 мА
0...40 А 10 мВ/А ±(0,015 Iизм + 0,03 А) 0,1 мВ/10 мА
0...150 А 1 мВ/А ±(0,015 Iизм + 0,3 А) 0,1 мВ/100 мА
150...200 А 1 мВ/А ±(0,022 Iизм + 0,2 А) 0,1 мВ/100 мА



 Стандартная комплектация

• Прибор
• Измерительные щупы
• Защитный чехол
• Руководство по эксплуатации
• Габаритные размеры в упаковочной таре 120х60х225, вес 0,45 кг.



Дополнительная комплектация

• Измерительные соединительные кабели PTL904-1 , PTL904-2 , PTL904-3 , PTL904-4 , PTL904-5 ,PTL907-1 ,
 PTL907-2 , PTL908-1 , PTL908-2 , PTL908-3
• Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
• Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
• Магнитный адаптер Актаком АСА-2207 для работы (например, в щитовых)
• Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
• Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
• Переходник-шунт PTL-2172
• Универсальный набор аксессуаров АСА-2907
• Кейс пластиковый герметичный 37-1
• Каталог "Элементы приборных устройств" (измерительные кабели, щупы, насадки и т.п.)
