Описание и характеристики

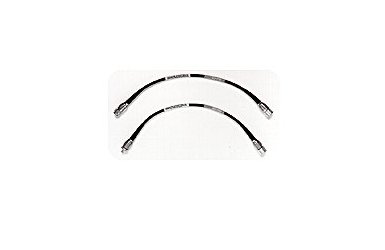

Набор кабелей 85131D включает два полужестких кабеля длиной¹ 53 см (21 дюйм), один с соединителем 3,5 мм (розетка²) и прецизионным беспазовым соединителем PSC-3,5 мм (розетка), а другой — с соединителями 3,5 мм (вилка и розетка²).
Кабель позволяет работать в частотном диапазоне от 0 до 26,5 ГГц и имеет величину обратных потерь не хуже 16 дБ.
Вносимые потери для соединителя измерительного порта составляют (0,3 × sqrt (f) + 0,2) дБ, где f — значение частоты в ГГц.
Вносимые потери для соединителя устройства составляют 1,8 дБ на максимальной частоте.
Фазовая стабильность полужестких/гибких кабелей нормируется при изгибе на 90 градусов с радиусом 7-10 см.
Нестабильность¹ кабеля Keysight 85131D не превышает 0,06 дБ, а фаза — (0,16 × f + 0,5)°, где f — значение частоты в ГГц.
¹ Длина и нестабильность кабеля являются дополнительными характеристиками.
² Специальный износоустойчивый соединитель (розетка) разработан специально для подключения к измерительному порту анализатора цепей, не сопрягается со стандартным соединителем (вилка).
| Коннектор 1 | PSC-3,5 мм папа |
| Коннектор 2 | PSC-3,5 мм мама |
| Диапазон частот | 0…26,5 ГГц |
| Вносимые потери | 1,8 дБ |
| Длина | 0,5 м |
