Тестер напряжения RGK CM-22N

Артикул: 1-386888

  • Бесконтактное измерение частоты и силы тока до 200А.
  • Замеры напряжения и сопротивления при помощи комплектных щупов.
  • Прозвонка - контроль целостности цепи или проводника.
  • NCV - бесконтактное определение наличия напряжения в розетке или проводе.

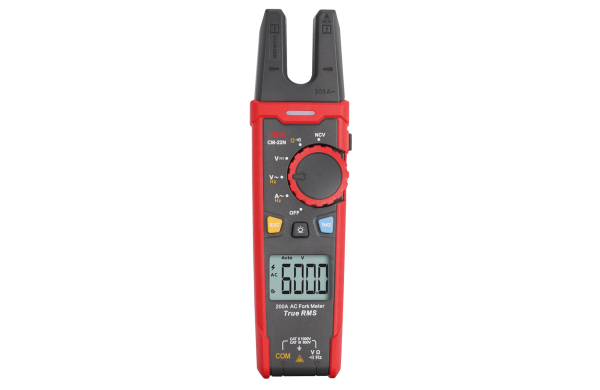

Электрический тестер RGK CM-22N - это универсальный прибор для диагностики электрооборудования и сетей. Захват вилочного типа позволяет быстро и безопасно, в бесконтактном режиме определить силу и частоту тока в проводниках диаметром до 15 мм. При подключении комплектных щупов можно измерить напряжение, сопротивление и проверить целостность цепи.

Благодаря такому функционалу тестер напряжения будет полезен как в домашней мастерской, так и в профессиональной деятельности электротехников и специалистов по ремонту электроники.

Режим NCV

Благодаря датчику, который размещен в конце захвата, устройство может определять наличие напряжения в розетках и проводах бесконтактным способом. Эта функция помогает убедиться в безопасности проведения работ перед началом замеров с тестером напряжения RGK CM-22N.

Выбор рабочего диапазона

Специалист может самостоятельно установить пределы измерений, либо довериться прибору, переведя его в автоматический режим. Такая возможность делает эту модель более гибкой и адаптивной.

HOLD

Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при тестировании в труднодоступных местах и в любых других ситуациях, когда нельзя сразу считать данные.

Встроенный фонарь

Тестер напряжения RGK CM-22N оборудован ярким светодиодным фонариком для подсветки рабочей зоны. Функция особенно актуальна для измерений в распределительных щитах и слабо освещенных технических помещениях.

Безопасность

Прибор отвечает требованиям категорий электробезопасности CAT II 1000 В и CAT III 600 В. Это означает, что его можно использовать для диагностики коммутационного оборудования, электродвигателей и систем освещения. В конструкции предусмотрен специальный защитный выступ, который препятсвует соскальзыванию руки в сторону объекта тестирования.

Характеристики

Параметры измерения силы переменного тока
Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений
0,2 A ≤ACA≤2,0 A 0,1 А ±(0,018*А+2 е.м.р.) А
2,0 A ≤ACA ≤5,0 A ±(0,018*А+3 е.м.р.) А
5,0 A ≤ACA ≤200 A ±(0,018*А+5 е.м.р.) А
Примечания:
А – измеренное значение силы переменного тока, А;
диапазон рабочей частоты 50 Гц - 60 Гц.
Параметры измерения напряжения переменного тока частотой от 10 Гц до 10 кГц
Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
6,000 В 0,001 В ±(0,012*U+3 е.м.р.)
60,00 В 0,01 В
600,0 В 0,1 В
1000 В 1 В
Примечание – U – измеренное значение напряжение переменного тока, В.
Параметры измерения напряжения постоянного тока
Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, мА, А
6,000 В 0,001 В ±(0,008*U+3 е.м.р.)
60,00 В 0,01 В
600,0 В 0,1 В
1000 В 1 В ±(0,01*U+5 е.м.р.)
Примечание – U – измеренное значение напряжение постоянного тока, В.
Параметры измерения электрического сопротивления постоянному току
Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
600,0 Ом 0,1 Ом ±(0,012*R+2 е.м.р.)
6,000 кОм 0,001 кОм ±(0,01*R+2 е.м.р.)
60,00 кОм 0,01 кОм
600,0 кОм 0,1 кОм
6,000 МОм 0,001 МОм ±(0,012*R+2 е.м.р.)
60,00 МОм 0,01 МОм ±(0,02*R+5 е.м.р.)
Температурные коэффициенты
Модификация Температурный коэффициент
RGK CM-22N 0,1 °C
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
Параметры измерения частоты
Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц
10 Гц~10 кГц 0,01 Гц ±(0,001*F+5 е.м.р.)
Примечание:
F – измеренное значение частоты, Гц, кГц;
нижний предел измерений – 10 Гц.
Основные технические характеристики
Параметр Значение
Разрядность дисплея 6000
Отображение полярности Автоматическое
Индикация перегрузки "OL" или "-OL"
Максимальный диаметр проводника 15 мм
Класс защиты от перенапряжения CAT II 1000 В, CAT III 600 В
Рабочие условия измерений:
- температура окружающего воздуха
- относительная влажность воздуха
- атмосфероное давление
От 0 °С до +50 °С
80 % при температуре от 0 °С до +30 °С
75 % при температуре свыше +30 °С до +40 °С
45 % при температуре свыше +40 °С до +50 °С
от 84,0 до 106,7 кПа
Нормальные условия измерений:
- температура окружающего воздуха
- относительная влажность воздуха

От +18 °С до +28 °С
от 30 % до 80 %
Температура хранения От -10 до +50 °С
Влажность хранения До 80 %
Степень загрязнения 2
Питание 2 батареи ААА 1,5 В
Габаритные размеры (длина х ширина х высота) 220 х 58,5 х 38 мм
Масса 0,212 кг

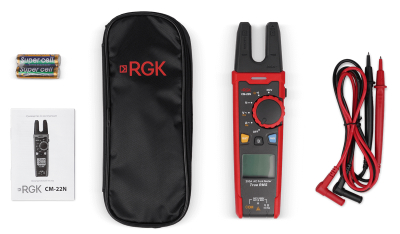

Комплект поставки

Наименование Количество
1 Токоизмерительные клещи RGK CM-22N 1
2 Комплект тестовых проводов 1
3 Батарея питания ААА 2

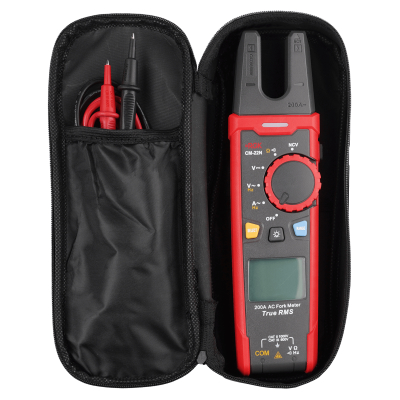

4 Чехол для прибора 1
5 Руководство по эксплуатации 1

Документация

Руководство по эксплуатации RGK CM-22N

PDF 1.13Мб

Скачать

Декларация о соответствии RGK

PDF 1.25Мб

Скачать
