Описание:

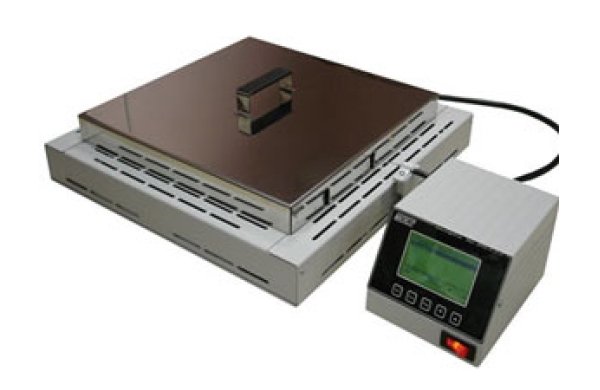

Установка предназначена для монтажа (пайки) SMD элементов на печатные платы по термопрофилю. Кроме того установка может быть использована для демонтажа SMD элементов с печатных плат, контроллируемого подогрева SMD элеметнов (например керамических) перед монтажом, а также для осуществления предварительного подогрева печатных плат при операциях ручной пайки (ремонт изделий). Установка состоит из двух основных частей — термостола и управляющего блока. Термостол представляет собой плоскую нагреваемую поверхность, на которой располагают платы, либо другие нагреваемые элементы. На боковой стороне термостола размещен внешний термодатчик, который находясь в контакте с нагреваемым объектом (печатной платой) контроллирует процесс нагрева. При монтаже SMD элементов на печатные платы (либо демонтаже SMD элементов с них) термостол дополнительно накрывается крышкой для уменьшения утечки подводимого тепла. Термостол и внешний термодатчик при помощи соединительных кабелей подключены к управляющему блоку.
Технические характеристики:
• Напряжение питания: 220В 50Гц
• Мощность нагревателя: 350Вт
• Диапазон температур для стола: 50 - 300 °
• Точность поддержания температуры: +/- 5 °С
• Размеры рабочей поверхности стола: 100х150мм
• Габаритные размеры столешницы: 210х160х40мм
• Регулировка: цифровой ПИД-регулятор
• Режим коррекции температуры
• Максимальное количество хранимых термопрофилей: 100
• Максимальное число элементов термопрофиля: 15
