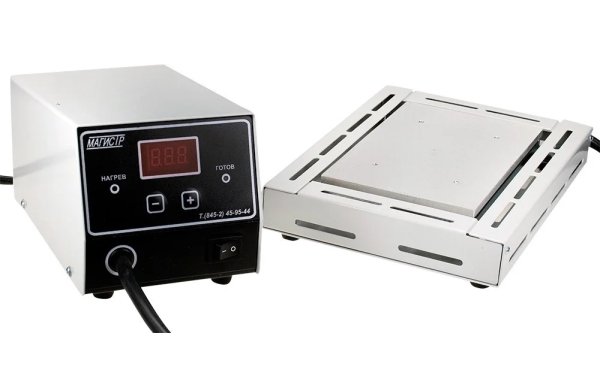

Термостол с цифровым рег.температуры до 350гр.С., 350Вт "Магистр Ц20-Т1.0", 100х150мм 220В
Термостолы могут быть оснащены дополнительной внешней термопарой для контроля температуры платы.
Возможна пайка оплавлением паяльной пасты по заданному термопрофилю.
Технические характеристики:
• Напряжение питания: 220В 50Гц
• Мощность нагревателя: 350Вт
• Диапазон температур для стола: 50 - 350 °
• Точность поддержания температуры: +/- 5 °С
• Размеры рабочей поверхности стола: 100х150мм
• Габаритные размеры столешницы: 210х160х40мм
• Регулировка: цифровой ПИД-регулятор
• Режим коррекции температуры
• Гарантийный срок эксплуатации: 1 год
Термостол
Назначение
Термостолы представляют собой комплексную радиомонтажную систему с цифровым управлением и служат для точного управляемого нагрева печатных плат произвольной конфигурации. С их помощью производится:
• монтаж в соответствии с термопрофилем SMD элементов;
• предварительный разогрев печатных плат перед монтажом или ремонтом;
• предварительный подогрев крупногабаритных деталей перед пайкой;
• полимеризация клеевых композиций;
• реболлинг (восстановление шарообразной формы контактов BGA чипсетов).
Особенно востребованы термостолы для монтажных работ с применением паяльной пасты по термопрофилю, что используется как при единичном, так и в мелкосерийном производстве печатных узлов. Важно, что температурный диапазон столов таков, что их с одинаковым успехом можно использовать как при традиционных, так и в бессвинцовых паяльных технологиях.
Конструктивные особенности
Общим для всех высококачественных термостолов является требование максимально возможной равномерности нагрева по рабочей поверхности, что достигается использованием специальных конструкций нагревателей и собственно пластин, выполненных из сплавов с заданными теплоэнергетическими параметрами.
Для уменьшения инерционности нагрева применяются нагреватели, обеспечивающие высокую удельную мощность на единицу рабочей площади термостола, что обеспечивает максимально быстрый выход на рабочий режим. Для точного поддержания температуры используется цифровое управление нагревом, что создаёт условия для бережного неповреждающего нагрева печатных плат и других блоков при монтаже и ремонте. При этом управляющие сигналы поступают с датчиков, размещенных непосредственно на поверхности термостола.
Так как температура разогрева рабочей поверхности может достигать высоких значений, предусматривается надежная теплоизоляция корпуса, а также принимаются меры для его конвекционного охлаждения. Такие решения гарантируют безопасность работы оператора и возможность термических ожогов при случайном прикосновении к корпусу. Кроме того, тщательно продумывается система заземления, что необходимо для защиты чувствительных полупроводниковых элементов от воздействия статического электричества.
