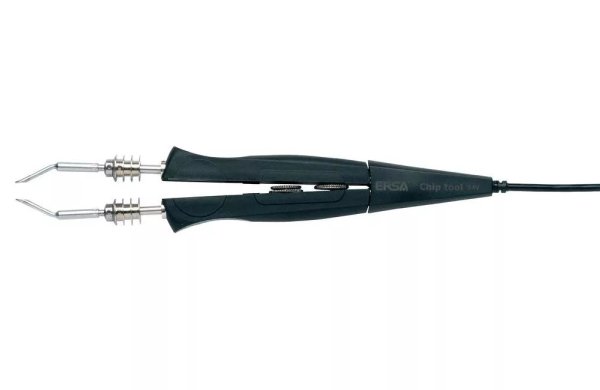

ERSA ChipTool 450MDJ

Антистатический термопинцет c интегрироваными фиксаторами углового положения и дистанции разведения демонтажных насадок для работы с chip-компонентами на платах с плотной компоновкой

 Дополнительные насадки и жала 422 серии

Контактный демонтаж элементов с поверхности

Для демонтажа малоразмерных поверхностно-монтированных элементов, начиная с типоразмера 0201, а также микросхем в корпусах SOIC, QFP и PLCC удобно использовать термопинцет со сменными профильными насадками. Четыре основных типа насадок – плоские, угловые и эллипсовидные и игольчатые – применяются соответственно для демонтажа корпусов с двухрядным расположением выводов, четырехсторонним расположением выводов, цилиндрических компонентов MELF и chip-компонентов. Термопинцет ERSA ChipTool имеет два идентичных керамических нагревателя с сопротивлением, зависящим от температуры (технология RESISTRONIC), так что мощность его находится в диапазоне от 2x20Вт при 350°C до 2x30Вт при 280°C. Миниатюрные нагревательные элементы располагаются внутри полых цилиндрических опор сменных профильных насадок, а область нагрева прилегает к основанию рабочих граней насадок. Поэтому теплопередача осуществляется эффективно, несмотря на относительно небольшую мощность инструмента. Кстати, физически ощутимым достоинством небольшой мощности инструмента является постоянно прохладная рукоятка. В модели ChipTool интегрированы фиксаторы углового положения и дистанции разведения демонтажных насадок для работы с компонентами от размера 0201 на платах с плотной компоновкой.

Перед операцией демонтажа на рабочие грани парных насадок термопинцета наносят значительное количество припоя, а выводы демонтируемой микросхемы флюсуют. Отлично зарекомендовали себя безотмывочные жидкие ремонтные флюсы FXL248, IF6000 и IF8001, а еще лучше - крем-флюс FMKANC, не растекающийся за пределы рабочей области до момента его активации разогретым инструментом. Для демонтажа многовыводных QFP корпусов с малым шагом рекомендуется предварительно "залить" выводы микросхемы на плате избыточным количеством припоя для замыкания их между собой и, таким образом, добиться улучшения теплопроводности с целью более равномерного прогрева при последующем выпаивании; излишки припоя потом удалить с платы несложно. В самых сложных случаях для многослойных плат, когда с выводами микросхемы соединены печатные проводники с различной теплоотводящей массой, рабочую область платы можно предварительно прогреть до температуры порядка 100°C
с помощью нижнего инфракрасного подогревателя: это сократит продолжительность активной фазы выпаивания и уменьшит вероятность поврежднения самых “трудных” проводников.

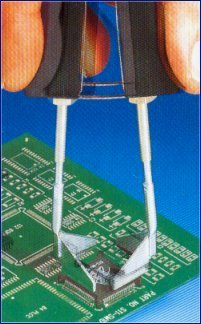

Насадки термопинцета, разогретые до температуры около 350°C (зависит также от вида припоя), аккуратно и плотно прислоняют ко всем линейкам выводов микросхемы для одновременного оплавления припоя. Эта фаза демонтажа микросхемы с применением термопинцета занимает не более 2-3 секунд, а дискретных элементов - секунду. Если за эти секунды не удается завершить демонтаж, то надо взять паузу, чтобы избежать температурного перегрева микросхемы и контактных площадок платы.

Чем более массивна насадка, тем большая мощность требуется для поддержания необходимой температуры на ее рабочих гранях. В цифровых станциях ERSA для этого вводятся поправочные коэффициенты. Поскольку конкретный тип насадок, надетых на термопинцет, не может быть идентифицирован паяльной станцией автоматически, данные вводятся оператором вручную.

В случаях, когда сил поверхностного натяжения расплавленного припоя оказывается недостаточно для удержания "тяжелой" микросхемы на насадках, помощь в транспортировке окажет вакуумный манипулятор Vampire. Доступ “вампира” к верхней плоскости микросхемы совершенно не затруднен благодаря открытой конструкции насадок термопинцета ERSA. Вывод простой: лучше всегда иметь Vampire под рукой. В штатной поставке Vampire снабжен тремя силиконовыми насадками диаметром 4/6/9 мм (они же доступны в виде сменного комплекта Elme UV300). Для захвата более мелких компонентов можно дополнительно приобрести насадку диаметром 1,5 мм на прямой или изогнутой игле. Если на первый план выходит вопрос термоустойчивости насадки, можно попробовать "долгоиграющую" насадку ERSA SVP07S диаметром 7 мм.


Применение игольчатых насадок с рабочей областью диаметром 0,2 мм позволяет использовать термопинцет ChipTool для демонтажа даже мельчайших чип-компонентов типоразмера 0201. При необходимости частой смены видов демонтажных насадок удобнее не снимать каждый раз фиксирующие шайбы с насадок, а иметь комплект шайб (артикул 45600, фото внизу), зафиксированных на каждом виде насадок.

Насадки и жала к паяльным станциям Digital2000A-ChipTool, i-CON2
 (Термопинцет ChipTool)

Изображение		Наименование	Описание

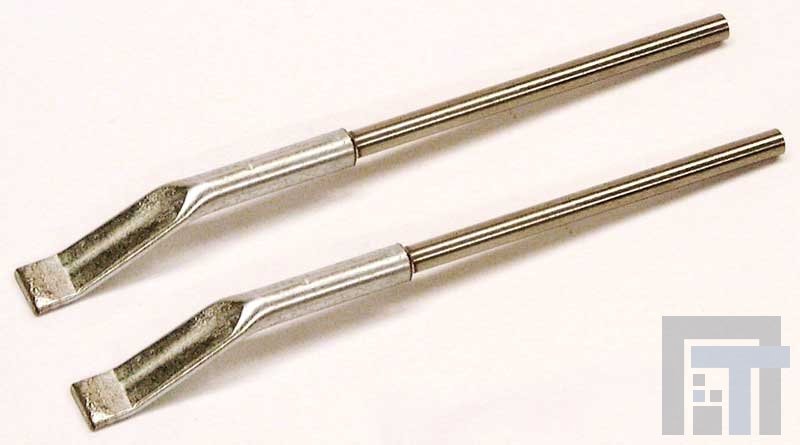

		422ED	Насадки плоские (пара) к термопинцету ChipTool, ширина 6мм (SOIC8)

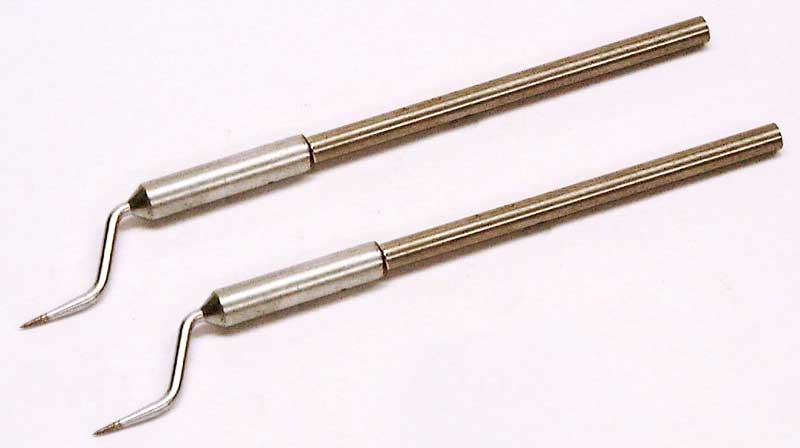

		422SD	Насадки игловидные (пара) к термопинцету ChipTool, диаметр 0,2мм)

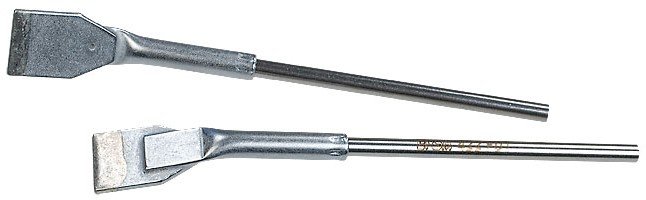

		422FD1 (452FDLF100)	Насадки плоские (пара) к термопинцету ChipTool, ширина 10мм (SOIC16)

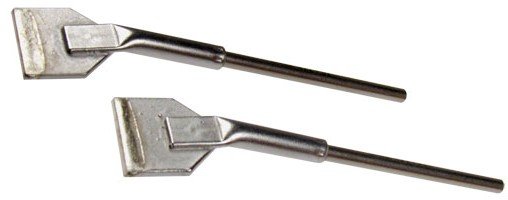

		422FD2 (452FDLF150)	Насадки плоские (пара) к термопинцету ChipTool, ширина 15мм (SOIC24)

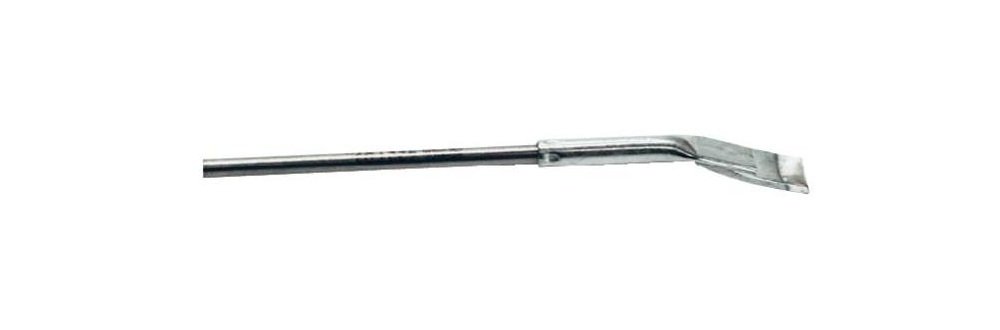

		422FD3 (452FDLF075)	Насадки плоские (пара) к термопинцету ChipTool, ширина 7,5мм (SOIC12, SOT23)

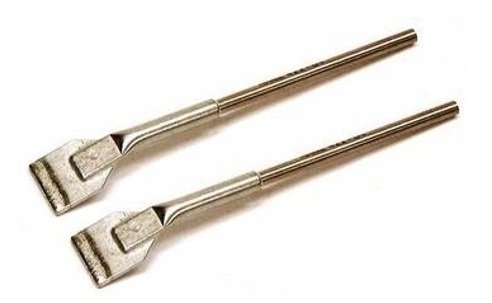

		422FD4 (452FDLF125)	Насадки плоские (пара) к термопинцету ChipTool, ширина 12,5мм (SOIC20)

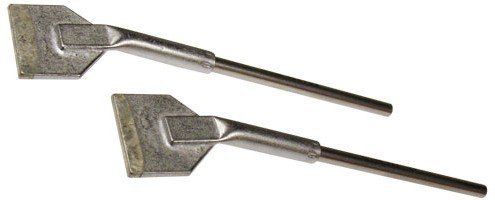

		422FD5 (452FDLF175)	Насадки плоские (пара) к термопинцету ChipTool, ширина 17,5мм (SOIC28)

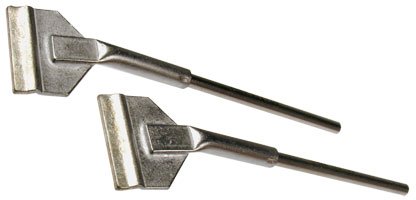

		422FD6	Насадки плоские (пара) к термопинцету ChipTool, ширина 20мм (SOIC32)

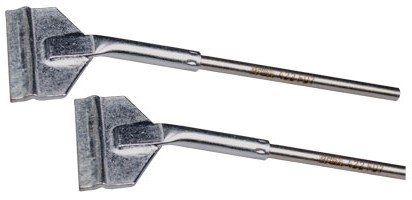

		422FD7 (452FDLF250)	Насадки плоские (пара) к термопинцету ChipTool, ширина 25мм (SOIC40)
		422FD8	Насадки плоские (пара) к термопинцету ChipTool, ширина граней 27,5мм
		422FD9 (452FDLF400)	Насадки плоские (пара) к термопинцету ChipTool, ширина граней 40мм
		422FD10 (452FDLF040)	Насадки плоские (пара) к термопинцету ChipTool, ширина 4мм (для чип-компонентов)

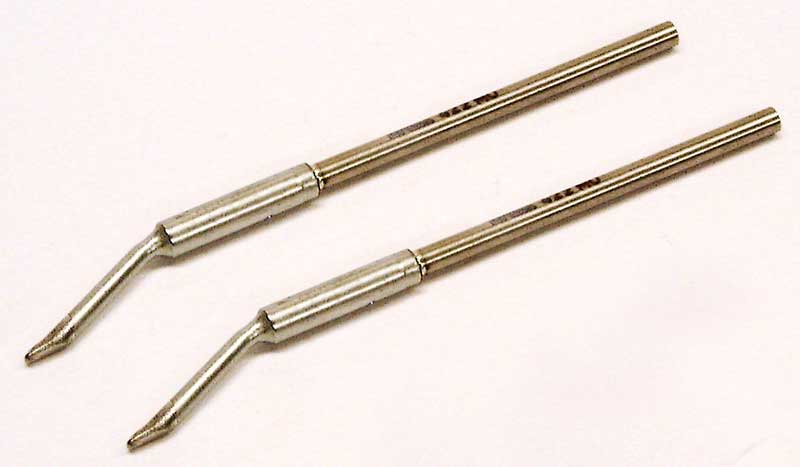

		422MD	Насадки эллипсовидные (пара) к термопинцету ChipTool, 2мм (MELF, miniMELF)

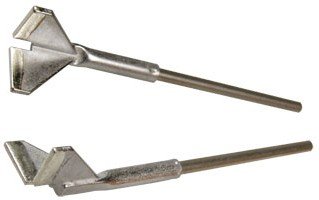

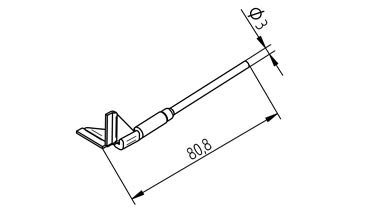

		422QD1	Насадки угловые (пара) к термопинцету ChipTool, 12,5x12,5мм (PLCC28)

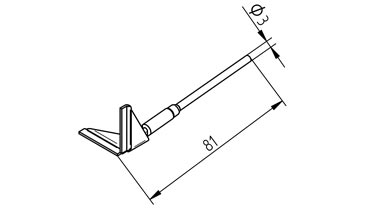

		422QD2	Насадки угловые (пара) к термопинцету ChipTool, 25x25мм (PLCC68)

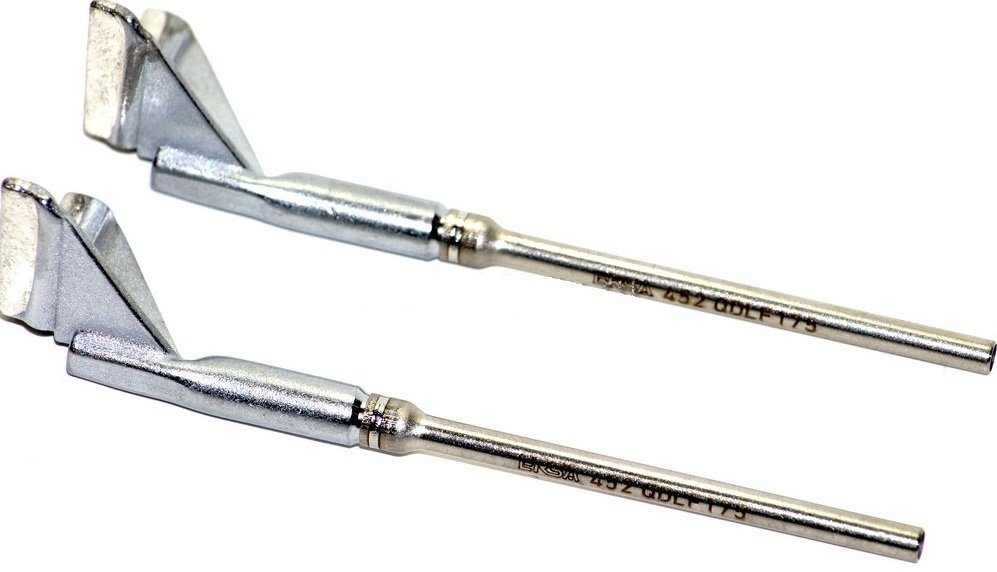

		422QD3 (452QDLF175)	Насадки угловые (пара) к термопинцету ChipTool, 17,5x17,5мм (PLCC44)
		422QD4 (422QDLF200)	Насадки угловые (пара) к термопинцету ChipTool, 20x20мм (PLCC52)

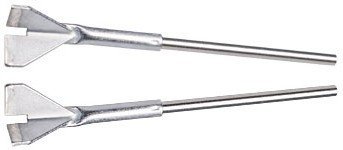

		422QD5 (452QDLF100)	Насадки угловые (пара) к термопинцету ChipTool, 10x10мм (PLCC20)
		422QD6	Насадки угловые (пара) к термопинцету ChipTool, 15x15мм
		422RD1 (452RDLF225)	Насадки угловые (пара) к термопинцету ChipTool, 22,5x16,5мм (QFP100)

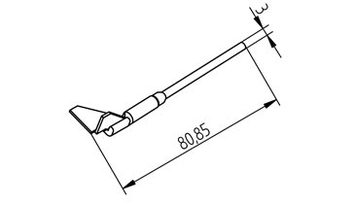

		422RD2 (452RDLF150)	Насадки угловые (пара) к термопинцету ChipTool, 15x12,5мм (PLCC32)
