Функции IFOV warner, testo ɛ-Assist и testo ScaleAssist помогут избежать ошибок при измерениях и без всяких усилий установить оптимальные значения коэффициента излучения (ɛ) и отраженной температуры (RTC), что особенно важно для строительной термографии, а также оптимальную цветовую шкалу.

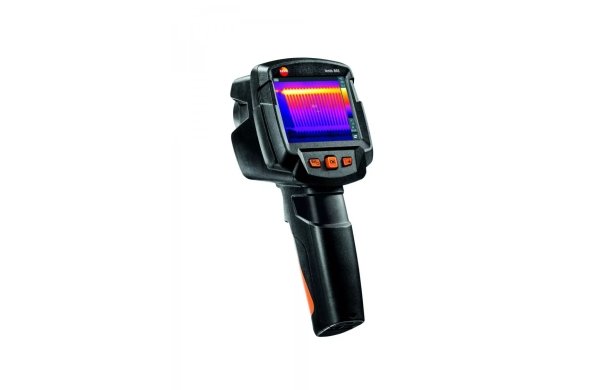

Тепловизор testo 871 – умная термография для профессиональных задач
Тепловизор testo 871 подключается к Вашему мобильному устройству по беспроводной сети. Мобильное приложение testo Thermography App для iOS и Android позволяет Вам составлять и пересылать отчеты с результатами измерений прямо на месте замера, сохранять их в режиме онлайн на мобильном устройстве, а также использовать Ваш смартфон или планшет как второй дисплей или пульт управления тепловизором.Тепловизор testo 871 позволяет получать еще более информативные термограммы в сочетании с совместимыми измерительными приборами – токоизмерительными клещами testo 770-3 и термогигрометром testo 605i. Оба прибора заказываются отдельно, но вы можете сразу заказать их вместе с testo 871. Результаты измерений с обоих приборов легко передаются на тепловизор через Bluetooth интерфейс. Значения силы тока и напряжения, полученные от токоизмерительных клещей testo 770-3, помогут лучше интерпретировать измеренные значения температуры. Температура и влажность воздуха, измеренные термогигрометром testo 605i, помогут легче находить зоны с риском возникновения плесени благодаря специальной палитре влажности тепловизора, построенной по принципу светофора. Области применения тепловизора testo 871 Локализация утечек, точное обнаружение тепловых мостиков и дефектов ограждающих конструкций, выявление перегревающихся соединений или анализ повреждения плесенью. Тепловизор testo 871 идеален для применения при ежедневном техническом обслуживании и монтажных работах в строительстве и промышленности. Он обеспечивает быстрое и надежное обнаружение дефектов и проведение технического обслуживания.
Ключевые технические характеристики тепловизора testo 871
Сочетание уникальной простоты в использовании с профессиональной измерительной технологией: тепловизор testo 871 обладает следующими впечатляющими техническими характеристиками:- Очень хорошее качество изображения благодаря высокому разрешению: 43 200 точек измерения температуры позволяют получать термограммы высокой точности. Размер детектора – 240 x 180 пикселей, а встроенная технология SuperResolution увеличивает разрешение до 480 x 360 пикселей
- Визуализация разницы температур от 0,09°C
- Мобильное приложение testo Thermography App позволяет Вам создавать отчеты прямо на месте замера, сохранять их в режиме онлайн на мобильном устройстве и пересылать по e-mail, а также использовать Ваше мобильное устройство как второй дисплей или пульт управления тепловизором
- Беспроводное соединение через Bluetooth позволяет интегрировать результаты измерений совместимых измерительных приборов – токоизмерительных клещей testo 770-3 и термогигрометра testo 605i
- Встроенная цифровая камера снимает реальное изображение в дополнение к термограмме
- Автоматическое распознавание горячей и холодной точек позволяет увидеть критический тепловой статус непосредственно на дисплее
- Функция testo ScaleAssist автоматически устанавливает оптимальные настройки шкалы температур, что позволяет Вам получать безошибочные термограммы, которые поддаются объективному сравнению, например, для проверки герметичности зданий
- Функция testo ɛ-Assist обеспечивает точный результат измерений, автоматически определяя и устанавливая значения коэффициента излучения и отраженной температуры
- Функция IFOV warner определяет расстояние до измеряемого объекта и размер наименьшей точки измерения, которая показывается на термограмме. Это позволяет Вам избежать ошибок при измерении, так как на дисплее Вы видите, что именно Вы можете измерить
- Профессиональное программное обеспечение для анализа изображений на ПК
- Вы можете сохранять термограммы в формате JPEG
Комплект поставки
| Инфракрасное изображение | |
|---|---|
|
Инфракрасное разрешение |
240 x 180 пиксели |
|
Фокус |
Фиксированный фокус |
|
Частота обновления кадра |
9 Гц |
|
SuperResolution (IFOV) |
1.6 mrad |
|
SuperResolution (пиксели) |
480 x 360 пиксели |
|
Пространственное разрешение (IFOV) |
2.6 mrad |
|
Минимальное фокусное расстояние |
˂0.5 м |
|
Поле зрения |
35° x 26° |
|
Температурная чувствительность |
90 mK |
|
Спектральный диапазон |
7,5 ... 14 µm |
| Реальное изображение | |
|---|---|
|
Размер изображения |
Размер изображения: не менее 3.1 MП |
|
Минимальное фокусное расстояние |
0,5 м |
| Представление изображения | |
|---|---|
|
Тип дисплея |
Тип дисплея: 8,9 см (3,5") TFT, QVGA (320 x 240 пикселей) |
|
Опция дисплея |
ИК/реальное изображение |
|
Цветовая палитра |
4 (iron, rainbow, cold-hot, grey) |
| Измерение | |
|---|---|
|
Диапазон измерений |
-30°C ... + 100°C; 0°C ... +650°C |
|
Погрешность |
±2 °C, ±2 % от изм. зн. |
|
Коэффициент излучения |
0.01 to 1 |
|
Отраженная температура |
ручная |
|
Функция testo ε-Assist |
Входит в комплект поставки |
| Функция измерения | |
|---|---|
|
Режим измерения "Солнечная энергия" |
Ввод значений солнечной энергии |
|
Функция анализа |
Измерение центральной точки, распознавание горячей/холодной точки, разность температур |
|
Получение измеренных значений влажности воздуха с выносного зонда |
Автоматическая передача данных измерений от термогигрометра testo 605i через Bluetooth (прибор заказывается отдельно); Разрешено в ЕС, ЕАСТ, США, Канаде, Австралии, Турции, России |
|
Функция testo ScaleAssist |
Входит в комплект поставки |
|
Режим ручного ввода значений влажности воздуха |
Входит в комплект поставки |
|
Функция IFOV warner |
Входит в комплект поставки |
|
Режим ручного ввода электрических параметров |
Ввод значения силы тока, напряжения или мощности |
|
Измерение электрических параметров токоизмерительными клещами |
Автоматическая передача значений, измеренных токовыми клещами testo 770-3, по Bluetooth (токоизмерительные клещи заказываются отдельно), Разрешено в ЕС, ЕАСТ, США, Канаде, Австралии, Турции |
| Оснащение тепловизора | |
|---|---|
|
Цифровая камера |
Входит в комплект поставки |
|
Полноэкранный режим |
Входит в комплект поставки |
|
Хранение изображений в формате JPEG |
Входит в комплект поставки |
|
Передача видеоданных |
или по беспроводной связи через приложение testo Thermography App |
|
Стандартный объектив |
35° x 26° |
|
Интерфейс |
USB 2.0 Micro B |
|
Беспроводное соединение |
Связь с мобильным приложением testo Thermography App через беспроводной модуль BT/WLAN (ЕС, ЕАСТ, США, Австралия, Канада, Турция,России) |
|
Bluetooth |
да |
| Хранение | |
|---|---|
|
Формат файла: изображения |
.bmt; .jpg; Опция экспорта изображений в формат .bmp; .jpg; .png; .csv; .xls |
|
Устройство хранения данных |
Память: встроенная память (2.8 Гб) |
| Питание | |
|---|---|
|
Тип батареи |
Быстрозаряжаемый литиево-ионный аккумулятор (возможна замена на объекте замера) |
|
Время работы |
4 ч. |
|
Варианты зарядки |
В приборе/зарядном устройстве (опция) |
|
Работа от сети |
да |
| Условия окружающей среды | |
|---|---|
|
Влажность воздуха |
+20 … +80% без конденсации |
|
Класс защиты корпуса |
IP54 |
|
Вибрация |
2G |
|
Температура хранения |
-30 ... +60 °C |
|
Рабочая температура |
-15 ... +50 °C |
| Программное обеспечение для ПК | |
|---|---|
|
Системные требования |
Windows 10; Windows 8; Windows 7 |
| Стандарты/ гарантия | |
|---|---|
|
Директивы ЕС |
RED: 2014/53/EU; EMC: 2014/30/EU |
|
Гарантия |
2 года |
Диагностика дефектов ограждающих конструкций и обеспечение качества строительства (особенно герметичности окон и дверей)
Анализ с помощью тепловизора Testo – быстрый и эффективный способ обнаружения возможных дефектов ограждающих конструкций. Кроме того, тепловизоры Testo идеально подходят для подтверждения качества и правильности проведения строительных работ. Тепловизор визуализирует любые потери тепла, повышенную влажность и недостаток герметичности зданий. Тепловизор Testo позволяет полностью бесконтактным способом выявить нарушения теплоизоляции и повреждения ограждающих конструкций. Функция testo ScaleAssist, автоматически обеспечивающая оптимальную настройку шкалы термограммы, позволяет Вам получать термограммы зданий, которые поддаются объективному сравнению. Это позволяет выявлять дефекты ограждающих конструкций и тепловые мостики намного проще, чем раньше. Одна из типичных областей применения тепловизора – проверка герметичности окон и дверей.Типичные задачи для тепловизора:
• Проверка закупорки батарей
• Локализация протечек
• Измерение температуры воды в подающем и обратном трубопроводе
• Точное определение направления контуров обогрева в системе напольного отопления
Мониторинг систем отопления
Благодаря простому и интуитивному управлению тепловизоры Testo идеально подходят для проведения быстрой и надежной проверки систем отопления, вентиляции и кондиционирования воздуха. Для обнаружения неравномерного распределения температуры достаточно одного взгляда с помощью тепловизора Testo. Поэтому термография позволяет легко локализовать закупоренные батареи и протечки.Типичные задачи для тепловизора:
• Проверка закупорки батарей
• Локализация протечек
• Измерение температуры воды в подающем и обратном трубопроводе
• Точное определение направления контуров обогрева в системе напольного отопления
Помощь при превентивной диагностике
Чтобы гарантировать надежность и безопасность систем, связанных с производством, и предотвратить дорогостоящие простои оборудования, очень важно точно диагностировать повреждения на ранних стадиях. Повышение температуры отдельных компонентов электрического и механического промышленного оборудования обычно является признаком того, что эти компоненты испытывают проблемы.Вы можете использовать тепловизор для выявления аномального нагрева (горячих точек) в Вашей системе прямо в процессе ее работы, тем самым повышая надежность системы.
Типичные задачи для тепловизора:
• Быстрая локализация горячих точек в электрических установках
• Выявление аномального нагрева двигателей, валов и подшипников
Диагностика дефектов ограждающих конструкций и обеспечение качества строительства (особенно герметичности окон и дверей)
Анализ с помощью тепловизора Testo – быстрый и эффективный способ обнаружения возможных дефектов ограждающих конструкций. Кроме того, тепловизоры Testo идеально подходят для подтверждения качества и правильности проведения строительных работ. Тепловизор визуализирует любые потери тепла, повышенную влажность и недостаток герметичности зданий. Тепловизор Testo позволяет полностью бесконтактным способом выявить нарушения теплоизоляции и повреждения ограждающих конструкций. Функция testo ScaleAssist, автоматически обеспечивающая оптимальную настройку шкалы термограммы, позволяет Вам получать термограммы зданий, которые поддаются объективному сравнению. Это позволяет выявлять дефекты ограждающих конструкций и тепловые мостики намного проще, чем раньше. Одна из типичных областей применения тепловизора – проверка герметичности окон и дверей.
