Его удобные функции позволяют получать безошибочные и объективно сравнимые термограммы. Функции IFOV warner, testo ɛ-Assist и testo ScaleAssist помогут избежать ошибок при измерениях и без всяких усилий установить оптимальные значения коэффициента излучения (ɛ) и отраженной температуры (RTC) для строительной термографии, а также оптимальную цветовую шкалу.

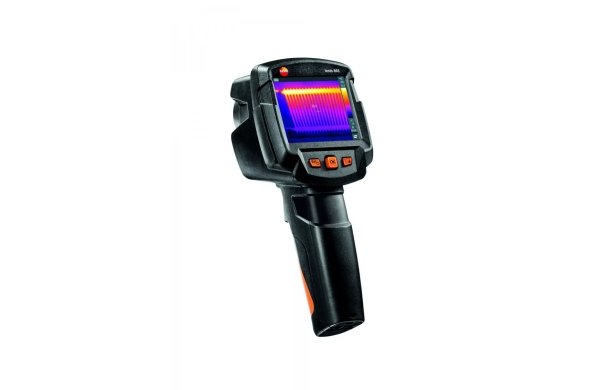

Тепловизор testo 868 – умная термография для повседневных задач
Тепловизор testo 868 подключается к Вашему мобильному устройству по беспроводной сети. Мобильное приложение testo Thermography App для iOS и Android позволяет Вам составлять и пересылать отчеты с результатами измерений прямо на месте замера, сохранять их, а также использовать Ваш смартфон или планшет как второй дисплей или пульт управления тепловизором.Области применения тепловизора testo 868
Локализация утечек, выявление перегревающихся соединений, точное обнаружение тепловых мостиков или дефектов ограждающих конструкций.Тепловизор testo 868 был разработан для применения при ежедневном техническом обслуживании и монтажных работах в строительстве и промышленности. Он обеспечивает быстрое и надежное обнаружение дефектов и проведение технического обслуживания.
Ключевые технические характеристики тепловизора testo 868
Сочетание уникальной простоты в использовании с профессиональной измерительной технологией: тепловизор testo 868 обладает следующими впечатляющими техническими характеристиками:- Очень хорошее качество изображения благодаря высокому разрешению: 19 200 точек измерения температуры позволяют получать термограммы высокой точности. Размер детектора – 160 x 120 пикселей, а встроенная технология SuperResolution увеличивает разрешение до 320 x 240 пикселей • Визуализация разницы температур от 0,10 °C
- Мобильное приложение testo Thermography App позволяет Вам писать отчеты прямо на месте замера, сохранять их на мобильном устройстве и пересылать по e-mail, а также использовать Ваше мобильное устройство как второй дисплей или пульт управления тепловизором • Встроенная цифровая камера снимает реальное изображение в дополнение к термограмме
- Автоматическое распознавание горячей и холодной точек позволяет увидеть критический тепловой статус непосредственно на дисплее • Функция testo ScaleAssist автоматически устанавливает оптимальные настройки шкалы температур, что позволяет Вам получать безошибочные термограммы, которые поддаются объективному сравнению, например, для проверки герметичности зданий
- Функция testo ɛ-Assist обеспечивает точный результат измерений, автоматически определяя и устанавливая значения коэффициента излучения и отраженной температуры
- Функция IFOV warner определяет расстояние до измеряемого объекта и размер наименьшей точки измерения, которая показывается на термограмме. Это позволяет Вам избежать ошибок при измерении, так как на дисплее Вы видите, что именно Вы можете измерить
- Профессиональное программное обеспечение для анализа изображений на ПК • Вы можете сохранять термограммы в формате JPEG
Комплект поставки
| Инфракрасное изображение | |
|---|---|
|
Инфракрасное разрешение |
160 x 120 пиксели |
|
Фокус |
Фиксированный фокус |
|
Частота обновления кадра |
9 Гц |
|
SuperResolution (IFOV) |
2.1 mrad |
|
SuperResolution (пиксели) |
320 x 240 пиксели |
|
Пространственное разрешение (IFOV) |
3.4 мрад |
|
Минимальное фокусное расстояние |
|
|
Поле зрения |
31° x 23° |
|
Температурная чувствительность |
100 mK |
|
Спектральный диапазон |
7,5 ... 14 µm |
| Реальное изображение | |
|---|---|
|
Размер изображения |
Размер изображения: не менее 3.1 MП |
|
Минимальное фокусное расстояние |
0,5 м |
| Представление изображения | |
|---|---|
|
Тип дисплея |
Тип дисплея: 8,9 см (3,5") TFT, QVGA (320 x 240 пикселей) |
|
Опция дисплея |
ИК/реальное изображение |
|
Цветовая палитра |
4 (iron, rainbow, cold-hot, grey) |
| Измерение | |
|---|---|
|
Диапазон измерений |
-30°C ... + 100°C; 0°C ... +650°C |
|
Погрешность |
±2 °C, ±2 % от изм. зн. |
|
Коэффициент излучения |
0.01 to 1 |
|
Отраженная температура |
ручная |
|
Функция testo ε-Assist |
Входит в комплект поставки |
| Функция измерения | |
|---|---|
|
Функция анализа |
Измерение центральной точки, распознавание горячей/холодной точки, разность температур |
|
Функция testo ScaleAssist |
Входит в комплект поставки |
|
Функция IFOV warner |
Входит в комплект поставки |
| Оснащение тепловизора | |
|---|---|
|
Цифровая камера |
Входит в комплект поставки |
|
Полноэкранный режим |
Входит в комплект поставки |
|
Хранение изображений в формате JPEG |
Входит в комплект поставки |
|
Передача видеоданных |
или по беспроводной связи через приложение testo Thermography App |
|
Стандартный объектив |
31° x 23° |
|
Интерфейс |
USB 2.0 Micro B |
|
Беспроводное соединение |
Связь с мобильным приложением testo Thermography App через беспроводной модуль WLAN (ЕС, ЕАСТ, США, Австралия, Канада, Турция,России) |
| Хранение | |
|---|---|
|
Формат файла: изображения |
.bmt; Опция экспорта изображений в формат .bmp; .png; .csv; .xls; .jpg |
|
Устройство хранения данных |
Память: встроенная память (2.8 Гб) |
| Питание | |
|---|---|
|
Тип батареи |
Быстрозаряжаемый литиево-ионный аккумулятор (возможна замена на объекте замера) |
|
Время работы |
4 ч. |
|
Варианты зарядки |
В приборе/зарядном устройстве (опция) |
|
Работа от сети |
да |
| Условия окружающей среды | |
|---|---|
|
Влажность воздуха |
+20 … +80% без конденсации |
|
Класс защиты корпуса |
IP54 |
|
Вибрация |
2G |
|
Температура хранения |
-30 ... +60 °C |
|
Рабочая температура |
-15 ... +50 °C |
| Физические характеристики | |
|---|---|
|
Корпус |
ABS, поликарбонат |
|
Вес |
510 г |
|
Размеры |
219 x 96 x 95 мм |
| Программное обеспечение для ПК | |
|---|---|
|
Системные требования |
Windows 10; Windows 8; Windows 7 |
| Стандарты/ гарантия | |
|---|---|
|
Директивы ЕС |
EMC: 2014/30/EU; RED: 2014/53/EU |
|
Гарантия |
2 года |
Диагностика дефектов ограждающих конструкций и обеспечение качества строительства (особенно герметичности окон и дверей)
Анализ с помощью тепловизора Testo – быстрый и эффективный способ обнаружения возможных дефектов ограждающих конструкций. Кроме того, тепловизоры Testo идеально подходят для подтверждения качества и правильности проведения строительных работ. Тепловизор визуализирует любые потери тепла, повышенную влажность и недостаток герметичности зданий. Тепловизор Testo позволяет полностью бесконтактным способом выявить нарушения теплоизоляции и повреждения ограждающих конструкций. Функция testo ScaleAssist, автоматически обеспечивающая оптимальную настройку шкалы термограммы, позволяет Вам получать термограммы зданий, которые поддаются объективному сравнению. Это позволяет выявлять дефекты ограждающих конструкций и тепловые мостики намного проще, чем раньше. Одна из типичных областей применения тепловизора – проверка герметичности окон и дверей.Типичные задачи для тепловизора:
• Проверка закупорки батарей
• Локализация протечек
• Измерение температуры воды в подающем и обратном трубопроводе
• Точное определение направления контуров обогрева в системе напольного отопления
Мониторинг систем отопления
Благодаря простому и интуитивному управлению тепловизоры Testo идеально подходят для проведения быстрой и надежной проверки систем отопления, вентиляции и кондиционирования воздуха. Для обнаружения неравномерного распределения температуры достаточно одного взгляда с помощью тепловизора Testo. Поэтому термография позволяет легко локализовать закупоренные батареи и протечки.Типичные задачи для тепловизора:
• Проверка закупорки батарей
• Локализация протечек
• Измерение температуры воды в подающем и обратном трубопроводе
• Точное определение направления контуров обогрева в системе напольного отопления
Помощь при превентивной диагностике
Чтобы гарантировать надежность и безопасность систем, связанных с производством, и предотвратить дорогостоящие простои оборудования, очень важно точно диагностировать повреждения на ранних стадиях. Повышение температуры отдельных компонентов электрического и механического промышленного оборудования обычно является признаком того, что эти компоненты испытывают проблемы.Вы можете использовать тепловизор для выявления аномального нагрева (горячих точек) в Вашей системе прямо в процессе ее работы, тем самым повышая надежность системы.
Типичные задачи для тепловизора:
• Быстрая локализация горячих точек в электрических установках
• Выявление аномального нагрева двигателей, валов и подшипников
Диагностика дефектов ограждающих конструкций и обеспечение качества строительства (особенно герметичности окон и дверей)
Анализ с помощью тепловизора Testo – быстрый и эффективный способ обнаружения возможных дефектов ограждающих конструкций. Кроме того, тепловизоры Testo идеально подходят для подтверждения качества и правильности проведения строительных работ. Тепловизор визуализирует любые потери тепла, повышенную влажность и недостаток герметичности зданий. Тепловизор Testo позволяет полностью бесконтактным способом выявить нарушения теплоизоляции и повреждения ограждающих конструкций. Функция testo ScaleAssist, автоматически обеспечивающая оптимальную настройку шкалы термограммы, позволяет Вам получать термограммы зданий, которые поддаются объективному сравнению. Это позволяет выявлять дефекты ограждающих конструкций и тепловые мостики намного проще, чем раньше. Одна из типичных областей применения тепловизора – проверка герметичности окон и дверей.
