Описание

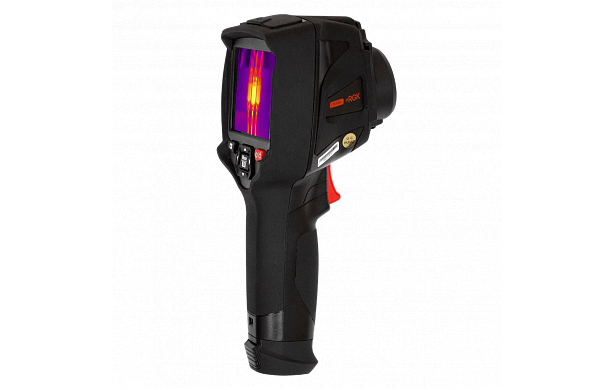

Тепловизор RGK TL-160+ входит в профессиональную линейку бренда. Широкий выбор настроек, вариантов отображения и измерения температуры позволяют специалисту быстро провести диагностику жилого или промышленного объекта, проверить состояние электросетей, отопительных систем, различных установок и оборудования.
Четкое и детальное изображение
В основе тепловизора лежит тепловизионная матрица разрешением 160x120 точек, которая обеспечивает достаточную четкость картинки для детального осмотра распределительных щитов и других мест с плотными коммуникациями. Частота обновления данных составляет 50 Гц, это означает, что при движении прибора термограмма не смазывается и не искажается.
Высокая точность
Температурный диапазон тепловизора RGK TL-160+ позволяет контролировать широкий спектр технологических процессов с точностью до пары градусов. Благодаря высокой чувствительности прибор способен различать перепады до 0.05 °C, поэтому на дисплее будет видна даже малейшая разница температур.
Настройки для достоверного результата
- Установка параметров окружения и расстояния до цели.
- Корректировка отраженной температуры повысит точность данных в тех случаях, когда рядом с объектом расположены сильные источники тепла.
- Поправка на коэффициент излучения снизит погрешность при работе с некоторыми видами металлов, деревом, полированными и хромированными поверхностями.

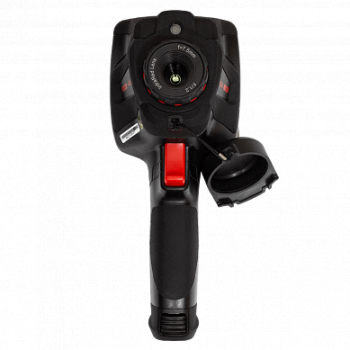

- Регулировка фокуса для осмотра объектов на разном удалении.
Возможность съемки и трансляции
В процессе работы можно снимать фотографии и записывать видеоролики как на встроенную память, так и на карту micro-SD. При сохранении есть возможность отредактировать фотографии и дополнить их текстовыми комментариями. Также можно подключить тепловизор RGK TL-160+ к мобильному устройству через Wi-Fi, чтобы прямо на объекте отправить снимки коллегам.
Три варианта визуализации
- Инфракрасный спектр.
- Картинка в картинке, с этой функцией лучше видно все, что окружает цель. Сектор в инфракрасном спектре можно передвигать по экрану.
- Комбинированный режим, в котором термограмма накладывается на изображение с обычной камеры.
Выбор палитры
Есть 8 обычных цветовых схем и 4 специальных, в которых незначительные детали, температура которых не входит в интересующие специалиста рамки, затемняются или отображаются в видимом спектре, а важные области ярко подсвечиваются.
Госреестр
Тепловизор RGK TL-160+ сертифицирован в Госреестре средств измерения. Это не только подтверждает его высокие рабочие характеристики, но и позволяет использовать результаты измерений при составлении официальных документов.

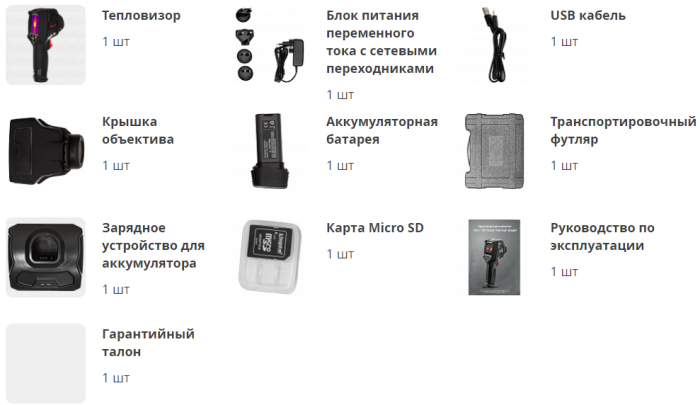

Комплектация

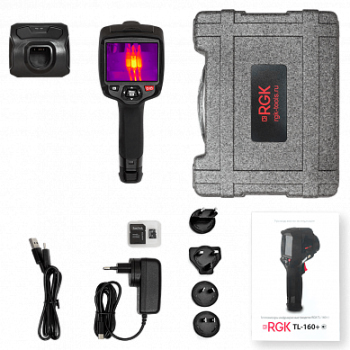

В комплект поставки входит все необходимое. Ударопрочный кейс для хранения и переноски, карта памяти на 16 Гб, зарядное устройство с переходниками под разные розетки, кабель передачи данных и калибровочный сертификат.
Характеристики
Измерение | |
---|---|
Диапазон измерений температуры | от -20°С до 150°С от 0°С до 650°С |
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20°С до +100°С включ. | ±2,0 °С |
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С | ±2,0% |
Изображение и оптические данные | |
Количество пикселей матрицы детектора, пиксели x пиксели | 160 x 120 px |
Порог температурной чувствительности (при температуре объекта +30 °С) | <0,05°С |
Углы поля зрения, градус по горизонтали x градус по вертикали | 20,7° x 15,6° |
Минимальное фокусное расстояние | 0,5 м |
Пространственное разрешение | 2,26 мрад |
Частота обновлений | 50 Гц |
Режим фокусировки | ручной |
Увеличение | 1-32x непрерывный цифровой зум |
Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
Спектральный диапазон | от 8 до 14 мкм |
Представление изображения | |
Экран/ разрешение | сенсорный экран 3,5-дюймовый ЖК-дисплей/640x480px |
Режимы изображения | ИК-изображение, визуальное изображение, картинка в картинке, автослияние, масштабирование |
Цветовые палитры | железо, радуга, серый, инвертированный серый, коричневый, сине-красный, горячий-холодный, перо, сигнал. высокой температуры, сигнал. низкой температуры, сигнал. диапазона, сигнал. видимой зоны |
Анализ измерений | |
Точка | центральная точка, три дополнительных маркера |
Автоматическое обнаружение тепла/холода | автоматические горячие или холодные маркеры |
Линия | анализ двух линий |
Область | анализ трёх областей |
Поправки к измерениям | коэффициент излучения, отражённая температура |
Хранение видео | |
Память | карта Micro SD 8 Гбайт или внутренняя память емкостью 3,4 Гбайт |
Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 30 кадрах в секунду, на карте памяти >60 минут |
Режим хранения видео | ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений |
Хранение изображений | |
Формат хранения изображений | стандартные файлы JPEG или HIR, включая данные измерений, на карте памяти >6000 изображений |
Режим хранения изображений | ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений |
Анализ изображений | внутренние инструменты анализа изображений, полный функционал |
Настройка | |
Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, информации камеры |
Языки | русский, английский |
Цифровая камера | |
Встроенная цифровая камера | 2 Мп |
Поле зрения цифрового объектива | FOV 65° |
Интерфейсы передачи данных | |
Интерфейсы | USB-тип C |
USB | передача данных между камерой и ПК |
Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
Система питания | |
Срок службы батареи при непрерывном использовании | 4 ч |
Напряжение питания | 5 В |
Система зарядки | в камере (адаптер переменного тока) |
Управление энергопотреблением | автоматическое отключение |
Рабочие характеристики | |
Диапазон рабочих температур | от -15°C до 50°C |
Диапазон температур хранения | от -40°C до 70°C |
Влажность (при эксплуатации и хранении) | от 10 до 90 % |
Тест на падение | 2 м |
Удар | 25 g (IEC60068-2-29) |
Вибрация | 2 g (IEC60068-2-6) |
Физические характеристики | |
Размер | 230 х 90 х 100 мм |
Вес | 0,55 кг |
Комплектация
