Разрешение 320 x 240 Разрешение ИК-детектора серии T400bx составляет 320 x 240 пикселей. |
 |
Чувствительность камеры Камеры серии FLIR T400bx имеют температурную чувствительность < 45 мК. |
 |
Камера с высококачественным изображением Обе модели серии FLIR T400bx оснащены встроенной цифровой камерой 3.1 мегапикселя. Благодаря этому осмотр и диагностика выполняются проще и быстрее. |
 |
Диапазон измерений Камеры серий T400bx могут измерять температуры до +650°C. |
 |
Сменные ИК-объективы Тепловизоры серий T400bx оснащаются стандартным объективом 25°, и опционально объективами 6°, 15°, 45° и 90°. |
 |
Универсальные интерфейсы Модели T400bx оснащены стандартными видео и USB выходами, а также съемной картой SD. |
 |
Видео MPEG-4 Возможность создания визуальных и ИК нерадиометрических видеофайлов MPEG-4. |
 |
Thermal Fusion Позволяет совмещать визуальные и инфракрасные изображения для повышения качества анализа. |
 |
Звуковая и визуальная сигнализация Облегчает и ускоряет диагностику. |
 |
"Картинка в картинке" Позволяет накладывать ИК-изображение на визуальное. Имеется возможность переноса и изменения размера. |
 |
Текстовые и голосовые комментарии Текстовые комментарии можно выбирать из списка. Для записи голосовых комментариев необходимо подключить Bluetooth-гарнитуру. |
 |
Примечания в виде эскизов Добавление пометок, с использованием сенсорного экрана в качестве бумаги и ручки. |
 |
"Пометка на картинке" Указание проблемных мест прямо на ИК-изображении. |
 |
Вывод радиометрического ИК-видео ПО FLIR обеспечивает передачу 16-битовых радиометрических данных на ПК (через USB). |
 |
Хранение изображений FLIR использует радиометрический формат изображений JPEG который позволяет производить обработку изображений и создавать отчеты в Microsoft Word® с использованием ПО FLIR. |
 |
Сенсорный дисплей Благодаря сенсорному дисплею 3.5" повышается уровень интерактивности и удобство использования. |
 |
Режимы измерения Точки измерения, область с автоиндикацией горячих/холодных точек, изотермы, расчет ΔT. |
 |
Сигнализация точки росы/Нарушения изоляции Сигнал тревоги об относительной влажности указывает на области, в которых есть риск конденсации влаги. Сигнал тревоги о нарушении изоляции указывает на неэффективность изоляции в здании. |
 |
Копирование на USB-устройство Перенос изображений и отчетов с тепловизионной камеры на USB-накопитель. |
 |
Мгновенные отчеты Создание мгновенных отчетов непосредственно в камере, и простое копирование на USB. |
 |
Мультиспектральная съемка (MSX)* Инновационная функция MSX – это гораздо более детальное изображение, чем раньше. |
 |
WiFi Подключайтесь к смартфону или планшету через Wi-Fi, используя мобильные приложения FLIR Tools (Apple iOS и Android) для обработки, передачи результатов и управления. |
| * Опции зависят от модели тепловизора, более подробную информацию см. в технических характеристиках. |

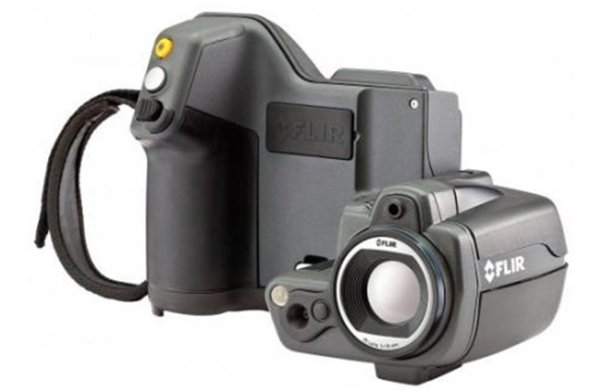

Технические характеристики FLIR T420bx
| Создание теплового изображения | |
| Масштабирование | 1–4× непрерывное цифровое масштабирование с панорамированием |
| Измерения | |
| Диапазон температур предмета | от –20°C до +350°C в 2 диапазонах: от -20°C до +120°C или от 0°C до +350°C |
| Вывод изображений | |
| MSX | нет |
| "Пометка на картинке" | нет |
| Комментарии к изображениям | |
| Компас | нет |
| Качество изображения | |
| Термочувствительность/NETD | |
| ИК-разрешение | 320 × 240 пикселей |
| Угол обзора (FOV) / Минимальное фокусное расстояние | 25° × 19° / 0.4 м |
| Спектральный диапазон | 7.5 - 13 мкм |
| Пространственное разрешение (IFOV) | 1.36 мрад |
| Частота обновления изображений | 60 Гц |
| Фокусировка | Ручная или автоматическая (one shot) |
| Детектор (FPA) | Неохлаждаемый микроболометр |
| Просмотр изображения | |
| "Картинка в картинке" | Масштабируемая ИК-область на визуальном изображении |
| Дисплей | Встроенный сенсорный цветной ЖК-дисплей 3.5", 320 x 240 пикселей |
| Режимы изображения | ИК-изображение, визуальное изображение, Thermal fusion, "Картинка в картинке", галерея пиктограмм |
| Thermal fusion | ИК-изображение наверху, снизу или в пределах температурного интервала на визуальном изображении |
| Измерения | |
| Погрешность | ±2°C или ±2% от показаний |
| Анализ измерений | |
| Разница температур | Разница между измерениями или справочной температурой |
| Точки измерения | 5 |
| Область | 5 окон с макс./мин./сред. |
| Изотерма | Выше/ниже заданного уровня/интервал |
| Автоматическое обнаружение горячих/холодных участков | Экспонометр для горячих или холодных участков: автоматическая маркировка в области |
| Поправка на коэффициент излучения | Варьируется от 0,01 до 1,0 или выбирается из перечня материалов |
| Поправки измерений | Отраженная температура, пропускание оптики и пропускание атмосферы |
| Поправка на внешнюю оптику/окна | Автоматически, на основе входных значений пропускания оптики/окна и температуры |
| Сигнализация для функции измерения | Аудио/видео сигнал (выше/ниже) для любой выбранной функции измерений |
| Сигнализация влажности | 1 сигнал о влажности, включая сигнализацию точки росы |
| Сигнализация нарушения теплоизоляции | 1 сигнал о нарушении теплоизоляции |
| Настройка | |
| Цветовые палитры | Арктика, Серый, Железо, Лава, Радуга и радуга высокого контраста |
| Параметры настройки | Локальная настройка единиц измерения, языка, формата даты и времени |
| Хранение изображений | |
| Хранение изображений | Стандартные JPEG - включая данные измерений, на карте памяти |
| Режим сохранения изображений | ИК/визуальные изображения, одновременное сохранение ИК и визуального изображений |
| Периодическое сохранение изображений | 7 секунд до 24 часов (ИК) 14 секунд до 24 часов (ИК и видимые) |
| Комментарии к изображениям | |
| Голосовые | 60 секунд (по Bluetooth) |
| Текстовые | Текст из списка или ввод с сенсорного дисплея |
| MeterLink | Подключение токоизмерительных зажимов EX845 или влагомера MO297 по Bluetooth |
| Пометки к картинке | С сенсорного дисплея |
| Создание отчетов | - Мгновенный отчет (файл .pdf) в камере, включая ИК и визуальные изображения - Создание расширенных отчетов с отдельным ПО для ПК |
| Цифровая камера | |
| Встроенная цифровая камера | 3.1 мегапикселей (2048 × 1536 пикселей) и светодиодная подсветка |
| Поле зрения цифровой камеры | Адаптируется под ИК-объектив |
| Встроенный цифровой объектив | Поле зрения 53º x 41º |
| Лазерный указатель | |
| Лазер | Полупроводниковый диодный лазер AlGalnP, класс 2, включение отдельной кнопкой |
| Отображение лазера | Положение лазера автоматически отображается на ИК-изображении |
| Потоковое видео | |
| Запись нерадиометрического ИК или цифрового видео | MPEG4 на карту памяти |
| Вывод радиометрического потокового ИК-видео | Полностью динамическое на PC через USB или Wi-Fi |
| Вывод нерадиометрического ИК-видео | Несжатое цветное видео через USB, MPEG-4 через Wi-Fi |
| Система питания | |
| Тип аккумулятора | Перезаряжаемый ионо-литиевый аккумулятор с заменой на месте |
| Время работы аккумулятора | 4 часа |
| Зарядная система | Встроенная, адаптер переменного тока, двухсекционное зарядное устройство или 12 В от автомобиля |
| Управление питанием | Автоматическое отключение и спящий режим (по выбору пользователя) |
| Параметры окружающей среды | |
| Диапазон рабочих температур | от -15 °C до +50 °C |
| Диапазон температур хранения | от -40 °C до +70 °C |
| Влажность (эксплуатация и хранение) | IEC 60068-2-30/24 ч. 95% относительной влажности, от +25 °C до +40 °C / 2 цикла |
| EMC | - ETSI EN 301 489-1 (радио) - ETSI EN 301 489-17 - EN 61000-6-2 (защищенность) - EN 61000-6-3 (излучение) - FCC 47 CFR Part 15 B (излучение) - ICES-003 |
| Радиочастоты | ETSI EN 300 328 FCC Part 15.247 RSS-210 |
| Устойчивость к ударам | 25 g (IEC 60068-2-29) |
| Устойчивость к вибрации | 2 g (IEC 60068-2-6) |
| Исполнение корпуса | IP 54 (IEC 60529) |
| Безопасность | EN/UL/CSA/PSE 60950-1 |
| Обмен данными | |
| Интерфейсы | мини-USB, USB-A, Bluetooth, Wi-Fi, композитное видео |
| USB | USB-A: подключение внешнего USB-устройства (копирование на карту памяти) USB Mini-B: Перенос данных на и с ПК / потоковое видео |
| Bluetooth | Передача данных через гарнитуру и внещние датчики |
| Wi-Fi | Подключение к смартфону или планшету для передачи изображений либо по локальной сети |
| Передача по радиочастотам | |
| Wi-Fi | Стандарт: 802.11 b/g Частотный диапазон: 2412-2462 МГц Максимальная мощность на выходе: 15 дБм |
| Bluetooth | Частотный диапазон: 2402-2480 МГц |
| Антенна | Встроенная |
| Физические характеристики | |
| Вес камеры, включая батарею | 0.88 кг |
| Размер камеры (Д × Ш × В) | 106 × 201 × 125 мм |
| Отгрузочные габариты | 180 x 500 x 360 мм |
| Отгрузочный вес | 5.6 кг |
| Штатив | UNC 1/4" - 20 (требуется переходник) |
| Стандартный комплект |
| FLIR T420bx, T440bx: жесткий транспортировочный кейс, ИК-камера с объективами, аккумулятор, зарядное устройство, микроадаптер Bluetooth® USB, калибровочный сертификат, компакт-диск с программным обеспечением FLIR Tools™, гарнитура, карта памяти с адаптером, зарядное устройство с переходниками, руководство по началу работы, солнцезащитный козырек, USB-кабель, диск с документацией пользователя, видеокабель, карта для продления гарантийного срока или регистрационная карта. |
Аксессуары для FLIR T420bx
| Питание | |
 |
Аккумулятор [1196398] Дополнительный аккумулятор - чтобы находиться в поле больше времени при проведении диагностики. |
 |
2-секционное зарядное устройство с блоком питания и разъемами под разные типы розеток [T197650] Это двухсекционное зарядное устройство используется для зарядки батарей камеры FLIR Systems. |
 |
Набор переходных устройств для прикуривателя, 12 В пост. тока DC, 1.2 м [1196497] Используется для питания камеры от прикуривателя автомобиля. |
 |
Блок питания с разъемами под разные типы розеток [T910750] Комбинированный блок питания в комплекте с разъемами под разные типы розеток и зарядным устройством для батареи. Заряжает батарею как внутри, так и снаружи камеры. |
| Зарядный комплект [T197667] Полный зарядный комплект, состоящий из трех стандартных продуктов: аккумулятор, двухсекционное зарядное устройство с блоком питания и разъемами под разные типы розеток, набор переходных устройств для прикуривателя. |
|
| Прочее | |
 |
Прочный транспортировочный кейс [1196895] Прочный, водонепроницаемый транспортировочный кейс из пластика. Все принадлежности надежно зафиксированы. Кейс можно запереть на висячие замки; предусмотрен клапан для предотвращения повышения давления при перевозке в самолете. |
 |
Шейный ремень [1124544] Перекидывается вокруг шеи и держит камеру, чтобы предотвратить ее падение. |
 |
Сумка [1124545] Мягкая сумка для защиты камеры. |
 |
Ремень [T911093] Ремень для крепления сумки с тепловизором. |
 |
Солнцезащитный козырек [1123970] Солнцезащитный козырек для ЖК-дисплея. |
|
Токоизмерительные клещи Extech EX845 [T910972] Можно подключить к тепловизору через MeterLink™ |
 |
Влагомер Extech MO297 [T910973] Можно подключить к тепловизору через MeterLink™ |
| Объективы | |
 |
Крышка объектива [1196818] Обеспечивает защиту объектива. |
 |
Объектив 10 мм, с углом обзора 45° в комплекте с чехлом [1196960] Иногда при работе из-за нехватки места бывает невозможно отступить назад, чтобы увидеть полную картину. Угол обзора этих объективов практически в два раза больше, чем угол стандартных объективов 25°. Они идеально подходят для съемки широких или высоких объектов, например, для электрических щитов или оборудования доля производства бумаги. |
 |
Объектив 30 мм, с углом обзора 15° в комплекте с чехлом [1196961] Если объект съемки находится на расстоянии, целесообразно использовать телескопический объектив. Объектив 15° является популярным аксессуаром, обеспечивая увеличение объекта практически в два раза по сравнению со стандартным объективом 25°. Идеально подходит для съемки небольших или удаленных объектов, например, воздушных линий электропитания. |
 |
Объектив 76 мм, с углом обзора 6° в комплекте с чехлом и монтажным аксессуаром [T197408] Объектив 6° - наилучший выбор для достижения максимального увеличения. Такая оптика обеспечивает увеличение практически в 3.5 раза по сравнению со стандартным объективом 25° и идеально подходит для съемки воздушных линий электропитания. В силу веса объектива рекомендуется использовать штатив. |
 |
Объектив 4 мм, с углом обзора 90° в комплекте с чехлом и монтажным аксессуаром [T197412] Иногда при работе из-за нехватки места бывает невозможно отступить назад, чтобы увидеть полную картину. Угол обзора этих объективов практически в четыре раза больше, чем угол стандартных объективов 25°. Они идеально подходят для съемки широких или высоких объектов, например, для электрических щитов или оборудования доля производства бумаги. |
 |
Макросъемочная насадка 4x в комплекте с чехлом [T197215] Макросъемочная насадка с увеличением 4X для съемки очень маленьких объектов и для работы с печатными платами или электронными компонентами. |
 |
Макросъемочная насадка 2x в комплекте с чехлом [T197214] Макросъемочная насадка с увеличением 2X для съемки очень маленьких объектов и для работы с печатными платами или электронными компонентами. |
| Кабели | |
 |
Видеокабель [1910582] этот кабель используется для переноса изображений с тепловизионных камер серии Т/В на монитор. |
 |
USB-кабель Std-A Mini-B [1910423] USB-кабель для подключения камеры к компьютеру с помощью протокола USB. |
| Расширенные диапазоны измерений | |
| Высокотемпературная опция +1,200°C [T197000] Позволяет измерять температуры до +1,200°C. |
|
| Гарнитуры | |
 |
Гарнитура Bluetooth® [T197771] Гарнитура Bluetooth® для беспроводного соединения с ИК-камерой, в комплекте с микрофоном. |
