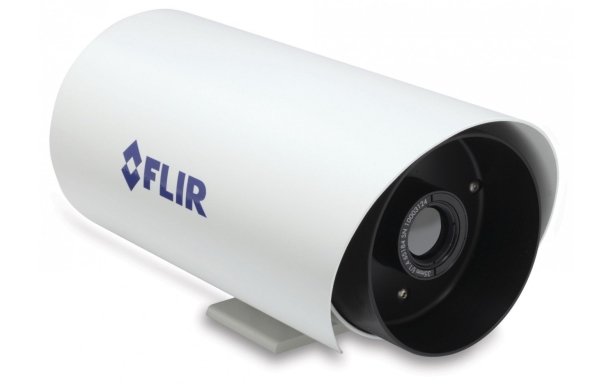

В камерах серии SR используется такая же технология построения тепловых изображений, что и во многих других наиболее сложных системах наблюдения и безопасности компании FLIR, но конструкция этих камер ориентирована на пользователей, которых в первую очередь интересуют системы безопасности и наблюдения средней дальности. Камеры серии SR идеально подходят для установки в новые или существующие системы безопасности. К ним надо только подвести питание и подключить к монитору. |
|
В камерах SR-серии используется самая передовая из доступных в настоящее время технологий получения тепловых изображений. Они построены на основе неохлаждаемого микроболометра на окиси ванадия, создающего четкие тепловые изображения с разрешением 640 x 480 пикселей. Пользователи, которым не требуется такое высокое качество изображения, могут выбрать детектор с разрешением 320 x 240 или 160 x 120. Более высокое разрешение позволяет пользователю разглядеть больше деталей и обнаружить более мелкие объекты. Встроенное в камеру совершенное программное обеспечение создает четкое изображение без каких-либо пользовательских регулировок. Высококачественное тепловое изображение получается при любых внешних условиях и в любое время дня и ночи. |
Камеры серии SR, оснащенные 100-миллиметровым объективом, предназначены для систем безопасности и наблюдения средней дальности. Модель SR-606 имеет поле зрения 6°. С помощью камеры серии SR вы сможете обнаруживать цели в рост человека на расстоянии более 2.4 км. | |
Камеры серии SR создают изображения с высоким контрастом, оптимизированным с целью получения максимальной эффективности работы программного обеспечения анализа видеоинформации. Цифровое выделение деталей обеспечивает четкое, достаточно контрастное цифровое изображение при всех погодных условиях. | |
Все камеры серии SR, оборудованные «атермическими объективами», способны сохранять фокусировку при любой температуре окружающей среды. Никакая пользовательская регулировка не требуется. | |
Отсутствие моторизованного механизма фокусировки предотвращает механические отказы. Модель SR-304 вообще не нуждается в каком бы то ни было техническом обслуживании. Это гарантирует чрезвычайно низкую общую стоимость владения. | |
Все камеры серии SR могут быть легко подключены к обычным интерфейсам питания и видео, используемым в существующих и новых системах безопасности. Они легко интегрируются в любую существующую инфраструктуру видеонаблюдения, обеспечивая раннее обнаружение и видимость 24 часа в сутки 7 дней в неделю круглый год. Изображения, получаемые с помощью детектора с разрешением 640 x 480 пикселей, можно просматривать практически на любом существующем дисплее, поддерживающем полный видеосигнал. | |
Камеры серии SR представляют собой чрезвычайно надежные системы. Их жизненно важные элементы хорошо защищены от проникновения пыли и влаги в соответствии со степенью защиты оборудования IP66. | |
Для легкой интеграции в аналоговые видеосистемы. Последовательное управление и аналоговый полный выходной видеосигнал обеспечивают легкую интеграцию с устаревшими сетевыми системами. | |
Камеры серии SR предлагаются по чрезвычайно доступной цене. Отныне и впредь цена не является препятствием к тому, чтобы встроить тепловизор в существующие сети безопасности на основе видеокамер. |
Технические характеристики серии SR
Создание теплового изображения | |
Тип детектора | Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр на окиси ванадия |
Спектральный диапазон | 7,5–13 мкм |
Температурная чувствительность | |
Частота обновления изображения | 25 Гц или 7,5 Гц |
Фокусировка | Бесфокусный атермический объектив |
Обработка изображения | Автоматическая регулировка усиления (AGC), Цифровое выделение деталей (DDE) |
Системные функции | |
Автоматический нагреватель | Очищает окна ото льда |
Просмотр изображения | |
Выход видео | Полный видеосигнал NTSC или PAL |
Типы разъемов | BNC (1) для выхода видеосигнала |
Питание | |
Требования | 14–32 В пост. тока или 18–27 В перем. тока |
Потребление | Номинальное:3 W: 24 V DC / 5 VA: 24 V AC Пиковое 24 V DC: 6 W: SR-313, 8 W: SR-618, 10 W: SR-112, SR-117, SR-124, SR-324, SR-334, SR-348, SR-625, SR-645, 11 W : SR-309, SR-612, 25 W: SR-304, SR-606 Пиковое 24 V AC: 11 VA: SR-313, 17 VA: SR-618, 21 VA: SR-112, SR-117, SR-124, SR-324, SR-334, SR-348, SR-625, SR-645, 29 VA: SR-612, 30 VA: SR-309, 48 VA: SR-304, SR-606 |
Параметры окружающей среды | |
Рабочая температура | от -40 °C до +55 °C |
Температура хранения | от -50 °C до +85 °C |
Исполнение корпуса | IP66 |
Устойчивость к ударам | IEC 60068-2-27 |
Устойчивость к вибрации | Mil-Std-810F |
Физические характеристики | |
Масса камеры | SR-304, SR-309, SR-606, SR-612: 2.9 kg All other models: 2.1 kg |
Размеры камеры (Д x Ш x В) | SR-304, SR-309, SR-606, SR-612: 361 мм x 127 мм х 145 мм All other models: 267 мм x 127 мм х 145 мм |
SR-304: Размеры камеры (Д x Ш x В) | 361 мм x 127 мм х 145 мм |
Масса брутто (камера + упаковка) | 5,3 кг |
Транспортировочный размер (камера + упаковка) (Д x Ш x В) | 496 мм x 343 мм х 331 мм |
Интерфейсы | |
RS-422 | Да |
RS-232 | Да |
Стандартный комплект |
Тепловизионная камера, руководство по эксплуатации |
SR-серия: характеристики, зависящие от версии камеры
РАЗРЕШЕНИЕ СЕНСОРА | 160 x 120 | 320 x 240 | 640 x 480 |
Название / Фокусное расстояние / Поле зрения | SR-124: объектив 9 мм – ПЗ: 24°(Г) x 20°(В) SR-117: объектив 13 мм – ПЗ: 17°(Г) x 14°(В) SR-112: объектив 19 мм – ПЗ: 12°(Г) x 10°(В) |
SR-348: объектив 9 мм – ПЗ: 48°(Г) x 39°(В) SR-334: объектив 13 мм – ПЗ: 34°(Г) x 28°(В) SR-324: объектив 19 мм – ПЗ: 24°(Г) x 19°(В) SR-313: объектив 35 мм – ПЗ: 13°(Г) x 10°(В) SR-309: объектив 50 мм – ПЗ: 9°(Г) x 7°(В) SR-304: объектив 100 мм – ПЗ: 4,6°(Г) x 3,7°(В) |
SR-645: объектив 13 mm - ПЗ: 45°(Г) x 37°(В) SR-625: объектив 25 mm - ПЗ: 25°(Г) x 20°(В) SR-618: объектив 35 mm - ПЗ: 18°(Г) x 14°(В) SR-612: объектив 50 mm - ПЗ: 12°(Г) x 10°(В) SR-606: объектив 100 mm - ПЗ: 6.2°(Г) x 5°(В) |
Электронное масштабирование | 2x | 2x и 4x | 2x и 4x |
Аксессуары для камер FLIR серии SR
Источник питания Источник питания для тепловизионных камер FLIR серии SR. |
|
Прочный транспортировочный кейс для тепловизионных камер FLIR серии SR Прочный, водонепроницаемый транспортировочный кейс из пластика. Все принадлежности надежно зафиксированы. Кейс можно запереть на висячие замки; предусмотрен дыхательный клапан для предотвращения повышения давления при перевозке в самолете. |
