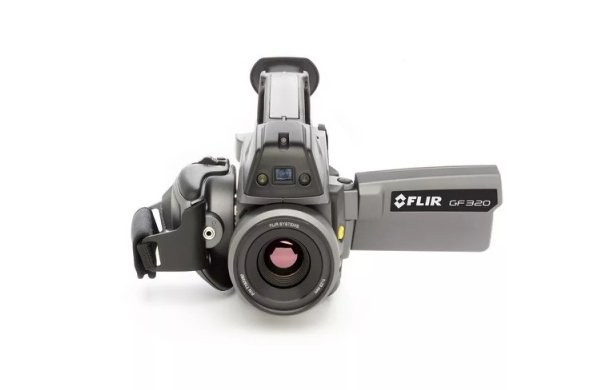

Высокая чувствительность тепловизоры серии GF позволяют рассмотреть разницу температур в 0.015°C. Идеальное решение для поиска малейших аномалий в электрических и прочих промышленных установках. |
 |
Поворотный видоискатель Видоискатель с высоким разрешением можно поворачивать для максимального удобства каждого пользователя. Это идеально при работе на открытом воздухе или когда ЖК-дисплей не используется. |
 |
Большой ЖК-дисплей Большой складной ЖК-дисплей с диагональю 4.3” позволит разглядеть мельчайшие детали и разницы температур. |
 |
Вращающаяся рукоятка с кнопками управления Поворотная рукоятка позволяет работать с тепловизором в максимально удобном положении. Кнопки и джойстик для управления прибором встроены в рукоятку и удобно расположены под пальцами. |
 |
Программируемая «горячая» кнопка Оператор может запрограммировать кнопку, расположенную в верхней части тепловизора для быстрого доступа к выбранным функциям. |
 |
Большое количество инструментов анализа Подвижные экспонометры, линейные профили, зоны и другие функции для подробного теплового анализа. |
 |
Видео MPEG-4 Создание нерадиометрических ИК и обычных видеофайлов MPEG-4. |
 |
Мощная видеокамера Встроенная камера видимого спектра с разрешением 3.2 мегапикселя для получения четких снимков в любых условиях. |
 |
Лазерный указатель Помогает связать горячую или холодную точку на ИК-изображении с реальным объектом. |
.png){kind=small} |
Гибкие интерфейсы Простой доступ к разъему цифрового видео, USB, разъему для зарядки аккумулятора. |
 |
Встроенный GPS GPS позволяет выполнить геопривязку ИК-изображений для определения их месторасположения. |
 |
Беспроводные подключения Подключайтесь к смартфону или планшету по Wi-Fi через USB-адаптер, используйте мобильное приложение FLIR Tools (под Apple iOS и Android) для обработки, публикации результатов и дистанционного управления. |
 |
Радиометрическое потоковое ИК-видео 16-битное радиометрическое потоковое ИК-видео можно передать на ПК (через USB) с помощью ПО FLIR. |
 |
Режим высокой чувствительности (HSM) Повышает чувствительность тепловизора до максимума для обнаружения мельчайших утечек газа (FLIR GF304, GF306, FLIR GF320 и FLIR GF346). |
.png){kind=small} |
Охлаждаемый детектор FLIR GF306 оснащен охлаждаемым детектором на квантовых ямах (QWIP), визуализирующим газы в длине волны 10,3 – 10,7 мкм. Он делает видимыми не только газы, но и малейшие разницы температур. |
 |
Широкий температурный диапазон FLIR GF309 показывает температуры от -40°C до +1500°C, что делает его идеальным прибором для высокотемпературных измерений. |
 |
Двойное использование TFLIR GF309 можно использовать как для внутренних и наружных проверок печей, так и для профилактических осмотров. Этот тепловизор способен показать малейшую разницу температур. |
 |
Доступные объективы FLIR GF306 поставляется с объективом 14,5°, либо 24°. Возможен заказ версии с заменяемыми объективами, однако для этого необходимо разрешение Государственного департамента США. |
 |
Видеть сквозь пламя GF309 оснащен специальным «фильтром пламени», позволяющим видеть и измерять высокие температуры (до +1500°C) сквозь пламя. Идеальное решение для проверок печей и котлов |
.png){kind=small} |
Тепловой экран Экран с никелевым покрытием повышает уровень безопасности и комфорта оператора при проведении инспекций. |
Технические характеристики FLIR GF309
| Характеристики датчика и оптики | |
| Поле зрения (FOV) / Минимальное фокусное расстояние | Объектив 14.5º: 14.5º x 10.8º / 0.5м Объектив 24º: 24° × 18° / 0.3 м |
| Относительная апертура объектива | 1.5 |
| Фокусировка | Автоматическая либо ручная (Встроенный привод или на объективе) |
| Масштабирование | 1–8× непрерывный, цифровой зум |
| Цифровое улучшение деталей | Фильтр подавления шума |
| Разрешение детектора | 320 × 240 пикселей |
| Тепловая чувствительность / NETD | |
| Матрица в фокальной плоскости (FPA) / Спектральный диапазон | Охлаждаемый InSb / 3,8–4,05 мкм |
| Охлаждение датчика | Микроохладитель Стирлинга (FLIR MC-3) |
| Скорость передачи данных | |
| Частота кадров | 60 Гц |
| Создание изображений | |
| Дисплей | Встроенный широкоэкранный ЖК, 4.3 дюйма, 800 × 480 пикселей |
| Видоискатель | Встроенный, поворачиваемый OLED, 800 × 480 пикселей |
| Автоматическая настройка изображений | Непрерывный/ручной; линейно или на основе гистограммы |
| Ручная настройка изображений | Уровень/диапазон |
| Режимы изображений | ИК-изображение, визуальное изображение |
| Измерения | |
| Диапазон измеряемых температур | от –40 до +1500°C |
| Точность | ±1°C для диапазона температур (0-100 °C) или ±2% от показаний для диапазона температур (> +100 °C) |
| Анализ измерений | |
| Экспонометр | 10 |
| Область | 5 окон с макс./мин./средн. положением |
| Профиль | 1 линия (горизонтальная или вертикальная) |
| Разность температур | Разность температур между функциями измерений или эталонной температурой |
| Эталонная температура | Устанавливается вручную или получается с помощью функции измерения |
| Поправка на частичное отражение | Переменная от 0,01 до 1,0 или выбирается из редактируемого списка материалов |
| Поправка на отраженную эффективную температуру | Автоматически на основе входных значений отраженной температуры |
| Поправки измерений | Отраженная температура, расстояниe, пропускание атмосферы, влажность, внешняя оптика |
| Настройки | |
| Команды меню | Уровень, диапазон, Автонастройка, Непрерывный/ручной/полуавтоматический, Масштабирование, Палитра, Пуск/остановка записи, Сохранение изображения, Назад/запись изображения |
| Цветовые палитры | Железо, Серый, Радуга, Arctic, Lava, Радуга HC |
| Команды настройки | 1 программируемая кнопка, local adaptation of units, язык, дата и время, formats |
| Хранение изображений | |
| Тип хранения изображений | Съемная SD либо SDHC карта памяти, два слота |
| Емкость хранения изображений | > 1200 изображений (JPEG) с возможностью записи до 1Гб на карту памяти |
| Режим хранения изображений | ИК/визуальные изображения. Визуальное изображение может автоматически совмещаться с соответствующим ИК-изображением |
| Форматы файлов | Стандартный JPEG, с 14-битными данными измерений |
| GPS | Данные о местоположении автоматически добавляются с каждому изображению |
| Запись | |
| Запись радиометрического ИК-видео | 15 Гц непосредственно на карту памяти |
| Запись нерадиометрического ИК-видео | MPEG4 (до 60 мин./клип) на карту памяти. Визуальное изображение автоматически совмещается с соответствующей записью нерадиометрического ИК-видео |
| Запись видео на цифровую камеру | MPEG4 (25 мин./клип) на карту памяти |
| Потоковая передача нерадиометрических ИК-изображений | RTP/MPEG4 |
| Цифровая камера | |
| Встроенная цифровая камера | 3,2 Мегапикселей, автофокусировка, две лампы подсветки |
| Лазерный указатель | |
| Встроенная цифровая камера | Активируется соответствующей кнопкой |
| Интерфейсы обмена данными | |
| WLAN | Peer to peer (adhoc) для iOS или infrastructure (network) для Android |
| USB | USB-A: подключение внешнего USB-устройства (напр. флеш-карты) USB Mini-B: Передача данных с и на ПК |
| USB, стандартный | USB Mini-B: 2.0 High Speed |
| Видео | Цифровой вывод видео (изображения) |
| Источник питания | |
| Тип батареи | Перезаряжаемые литий-ионные батареи |
| Напряжение | 7.2 В |
| Время работы батареи | > 3 часа при 25°C и типовом использовании |
| Система зарядки | В камере (адаптер переменного тока или 12 В от автомобильного зарядного устройства) либо 2-секционное зарядное устройств |
| Время запуска | Типовое 7 мин. при 25°C |
| Параметры окружающей среды | |
| Диапазон рабочих температур | от –20°C до +50°C |
| Диапазон температур хранения | от –30°C до +60°C |
| Влажность (рабочая и при хранении) | IEC 68-2-30/24 ч. 95% относительной влажности +25°C до +40°C (2 цикла) |
| EMC | EN61000-6-4 (Излучение) EN61000-6-2 (Защищенность) FCC 47 CFR часть 15 класс A (Излучение) EN 61 000-4-8, L5 |
| Герметичность | IP 54 (IEC 60529) |
| Устойчивость к ударным нагрузкам | 25 g (IEC 60068-2-29) |
| Устойчивость к вибрации | 2 g (IEC 60068-2-6) |
| Физические характеристики | |
| Вес камеры, вкл. объектив и аккумулятор | 2,48 кг |
| Вес батареи | 0,24 кг |
| Размеры камеры с объективом (Д × Ш × В) | 305 × 169 × 161 мм |
| Крепление на штатив | Стандартное, 1/4"-20 |
| Материал корпуса | Алюминий, Магний |
| Материал ручки | TPE Термопластичный эластомер |
| Комплект поставки |
| Тепловизионная камера Стандартный объектив, 14,5º или 24° (Si) Прочный транспортировочный кейс Крышка объектива (монтируется на объектив) Наплечный ремень Батарейки 2 ea. (1 в камере) Зарядное устройство с разъемами под разные типы розеток Кабель HDMI-DVI + HDMI-HDMI кабель USB карта SD Адаптер для карты SD (подключение через USB на ПК) Печатное руководство по началу работы Мануал по серии GF на CD FLIR Tools на CD Тепловой экран Микроадаптер Wi-Fi USB (в зависимости от правил регулировки беспроводного оборудования CE и FCC в вашей стране) |
